61031421121

厂牌: WURTH
产品描述: Header,Push-Pull 2.54mm 2 14pin 3A 金 黑色 贴片安装
供应商型号: BN-61031421121
供应商: 海外现货
标准整包数: 1

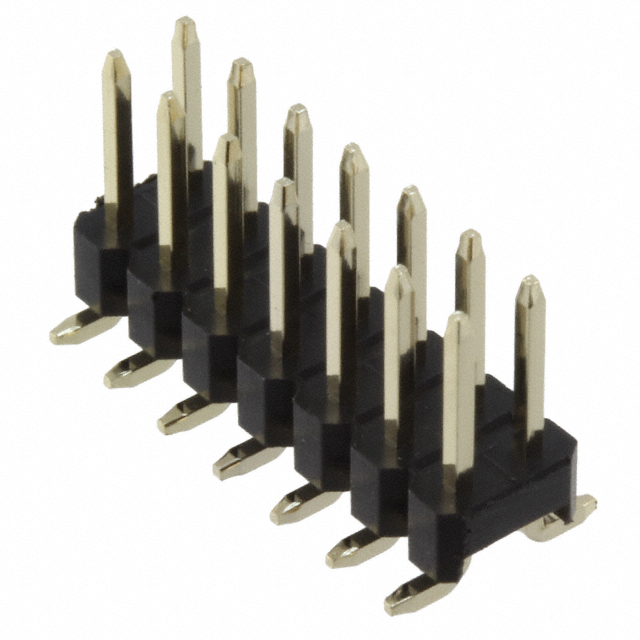

WURTH 矩形连接器 - 针座 - 公插针 61031421121

61031421121概述

    2.54mm Dual SMT Pin Header 技术手册解析

    1. 产品简介


    产品类型: 2.54mm 双列表面贴装(SMT)针座
    主要功能: 用于电路板之间的连接和信号传输,支持高密度布线需求,适用于各类电子设备。
    应用领域: 广泛应用于消费电子产品、工业控制设备、通信设备等领域。

    2. 技术参数


    - 尺寸: 针距 2.54 mm
    - 绝缘材料: PA 6T(聚酰胺)
    - 阻燃等级: UL94-V0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触类型: 冲压
    - 接触电镀: 金
    - 质量等级: 按照 CECC 75 301-802 的 3 类标准
    - 额定电流: 3 A
    - 工作电压: 250 VAC
    - 绝缘电阻: >1000 MΩ
    - 耐电压: 500 VAC/MN
    - 接触电阻: 最大 20 mΩ
    - 环保: 无铅且符合 RoHS 标准
    - 包装: 带盖带式包装,Tape & Reel 方式
    - 操作温度范围: -40°C 至 125°C
    - 焊接方式: 符合 JEDEC 无铅回流焊接标准

    3. 产品特点和优势


    - 高可靠性: 绝缘材料 UL94-V0 级别,可确保长时间稳定工作。
    - 高电流承载能力: 3A 的额定电流,适合高负载应用。
    - 高电压承受能力: 能够承受高达 250VAC 的工作电压。
    - 低接触电阻: 接触电阻小于 20mΩ,保证信号传输的稳定性和可靠性。
    - 快速安装: 表面贴装设计,方便自动化生产线使用。
    - 环保材料: 使用无铅且符合 RoHS 标准的材料,满足环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制: 在工业自动化控制系统中,该针座可用于连接传感器与控制器,实现高密度布线。
    - 消费电子产品: 在便携式设备如智能手机和平板电脑中,用于板间信号传输,提升整体系统集成度。
    使用建议:
    - 布线规划: 在设计时考虑高密度布线需求,合理安排线路走向,避免信号干扰。
    - 焊接工艺: 确保使用无铅回流焊工艺进行焊接,以达到最佳的焊接效果。
    - 环境适应性: 注意产品的使用环境温度,避免超过工作温度范围导致的损坏。

    5. 兼容性和支持


    - 兼容性: 该针座与市面上常见的 PCB 和连接器具有良好的兼容性,适用于多种标准电路板。
    - 支持和服务: 生产商提供详细的使用说明和技术支持服务,帮助客户顺利完成产品应用。若需应用于特殊场合,例如航空航天、核电站控制等,需提前咨询并获得书面批准。

    6. 常见问题与解决方案


    - 问题: 焊接后发现针座位置偏移。
    - 解决方法: 检查焊接前的定位精度,确保焊接过程中使用正确的夹具固定,必要时可采用回流焊机重新焊接。
    - 问题: 使用一段时间后,接触电阻增加。
    - 解决方法: 定期检查和清洁连接点,使用合适的清洁剂去除氧化物,保持接触良好。
    - 问题: 长时间高温工作后出现老化现象。
    - 解决方法: 定期更换高温工作下的部件,避免因老化导致的故障。

    7. 总结和推荐


    综上所述,2.54mm 双列表面贴装针座具有高可靠性、高效能及广泛应用的特点。特别适合于需要高密度布线和高负载的应用场景。考虑到其优异的电气性能和稳定的环境适应性,强烈推荐在高要求的电子设备中使用。同时,生产商提供的详尽技术支持和售后服务进一步增强了该产品的市场竞争力。

61031421121参数

参数
颜色 黑色
额定电流 3A
针脚数 14pin
间距-配接 2.54mm
排数 2
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 -
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

61031421121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61031421121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61031421121 61031421121数据手册

61031421121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.8029 ¥ 15.3787
100+ $ 1.6335 ¥ 13.9338
库存: 100
起订量: 53 增量: 0
交货地:
最小起订量为:50
合计: ¥ 768.93
