649024221732

厂牌: WURTH
产品描述: Header,Locking Ramp 4.2mm 2 24pin 6A 锡 白色 通孔安装
供应商型号: 710-649024221732
供应商: Mouser
标准整包数: 1

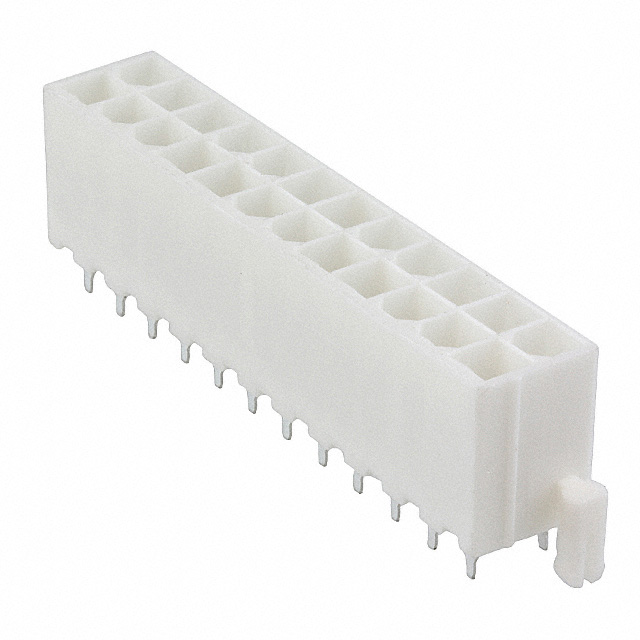

WURTH 矩形连接器 - 针座 - 公插针 649024221732

649024221732概述


    产品简介


    本文介绍了型号为649-25的4.20mm男性双排垂直接头带安装销的产品。该接头广泛应用于各种电气和电子设备中,例如汽车电子系统、工业控制系统以及家用电器等。它通过提供稳定的电气连接来确保设备运行的可靠性和安全性。

    技术参数


    材料
    - 绝缘体:尼龙66
    - 阻燃等级:UL94-V0
    - 颜色:白色
    - 触点材料:铜合金
    - 触点类型:冲压
    - 触点镀层:锡
    环境条件
    - 工作温度范围:-40°C至+105°C
    - 符合标准:无铅和RoHS认证
    电气参数
    - 电流容量:6A至9A
    - 最大电路数:
    - 2-3个电路时:9A
    - 4-6个电路时:8A
    - 7-10个电路时:7A
    - 12-24个电路时:6A
    - 工作电压:600V AC
    - 绝缘电阻:>1000 MΩ
    - 耐电压强度:1500V AC/MIN
    - 接触电阻:≤20 mΩ

    产品特点和优势


    649-25接头具有多种独特的功能和优势,使其在应用中脱颖而出。具体包括:
    - 高可靠性:采用优质的材料制造,确保长时间稳定工作。
    - 广泛的温度适应性:能够在极端环境下正常工作,满足不同应用场景的需求。
    - 强大的电流承载能力:高达9A的电流容量,适用于需要大功率传输的应用场景。
    - 符合国际安全标准:RoHS和无铅认证保证了产品的环保性和安全性。

    应用案例和使用建议


    649-25接头广泛应用于各种电子设备中,特别是在需要稳定电气连接的地方,如汽车电子系统中的控制模块、工业控制系统的接口板等。为了确保最佳性能,建议在安装过程中遵循以下几点建议:
    - 在焊接过程中仅使用波峰焊工艺,以避免热冲击对连接器造成损坏。
    - 定期检查接头的接触电阻,确保电气连接的稳定性。

    兼容性和支持


    该接头产品与多种标准连接器兼容,方便集成到不同的电子系统中。此外,厂商提供了全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训等,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其对应的解决方案:
    - 问题:接触电阻偏高
    解决方案:检查并清洁接点,确保良好的接触;如问题依旧,考虑更换新的接头。
    - 问题:无法正确插入接头
    解决方案:确认插头和插座的规格匹配,仔细检查是否有异物阻碍。

    总结和推荐


    总体来看,649-25接头是一款高性能、可靠且易于使用的电气连接器。它具有广泛的适用性,特别是在需要稳定电气连接和高电流承载能力的应用中表现出色。鉴于其卓越的品质和性能,我们强烈推荐这一产品给需要高质量连接解决方案的用户。

649024221732参数

参数
触头镀层厚度 - 配接 -
排数 2
额定电流 6A
触头镀层 - 配接
间距-配接 4.2mm
针脚数 24pin
防护等级 -
类型 Header,Locking Ramp
颜色 白色
安装方式 通孔安装
零件状态 在售
包装方式 托盘

649024221732厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649024221732数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 649024221732 649024221732数据手册

649024221732封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
10+ $ 2.047 ¥ 17.2971
40+ $ 1.947 ¥ 16.4522
120+ $ 1.6524 ¥ 13.9628
280+ $ 1.4904 ¥ 12.5939
520+ $ 1.35 ¥ 11.4075
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
直接购买
加入购物车
