61001021121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距10p双排排针 板对板连接器, WR-PHD系列, 直角, 表面
供应商型号: ET-2356220
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 61001021121

61001021121概述

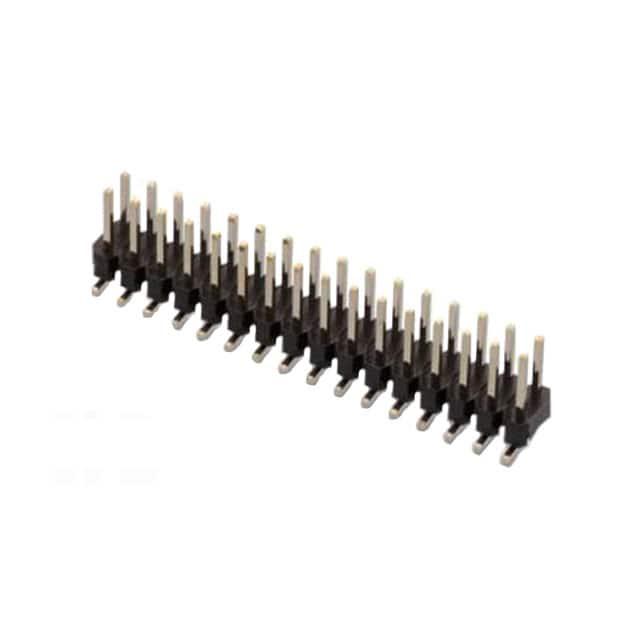

    2.54mm Dual SMT Pin Header 技术手册

    产品简介


    2.54mm Dual SMT Pin Header 是一种常见的电子元器件,用于各种电路板之间的连接。该产品适用于需要高可靠性和紧凑设计的应用场景,广泛应用于消费电子产品、工业控制设备、通信系统及汽车电子等领域。

    技术参数


    | 参数项 | 描述 |

    | 绝缘材料 | PA 6T |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压 |
    | 接触电镀 | 金镀层 |
    | 质量等级 | CECC 75 301-802 Class 3 |
    | 节距 | 2.54mm |
    | 工作温度范围 | -40°C 至 125°C |
    | 电气参数

    | 电流承载能力 | 3A |
    | 工作电压 | 250V AC |
    | 绝缘电阻 | >1000 MΩ |
    | 耐电压测试 | 500V AC/Min |
    | 接触电阻 | ≤20mΩ |

    产品特点和优势


    1. 可靠性高:采用金镀层的铜合金接触材料,保证长期稳定的电连接。
    2. 阻燃性好:符合UL94-V0标准,能够在火灾情况下提供更高的安全防护。
    3. 适用范围广:可在广泛的温度范围内(-40°C至125°C)稳定工作,适应不同应用环境。
    4. 易于安装:SMT(表面贴装技术)设计,适合自动化生产过程,提高生产效率。

    应用案例和使用建议


    - 应用案例:本产品广泛应用于各类PCB(印刷电路板)设计中,例如家用电器、工业控制器、通信设备等。
    - 使用建议:在进行焊接时,建议仅使用回流焊工艺,以确保焊接质量和产品的稳定性。此外,在设计PCB布局时,应注意合理安排引脚间距,以避免短路风险。

    兼容性和支持


    - 兼容性:此产品与其他同类SMT封装的电子元件具有良好的兼容性,可以方便地集成到现有设计中。
    - 支持:制造商提供详细的安装指南和技术支持服务,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不牢固 | 确保回流焊工艺符合规范,重新焊接检查。 |
    | 接触电阻过高 | 检查接触点是否有氧化,必要时进行清洁处理。 |
    | 温度范围外使用 | 在选择产品时注意工作温度范围,避免超温使用。|

    总结和推荐


    总体来看,这款2.54mm Dual SMT Pin Header凭借其出色的电气性能、可靠的接触材料以及广泛的工作温度范围,使其成为多种应用场景下的理想选择。特别是在需要高可靠性连接和紧凑设计的场合,该产品将表现出色。综上所述,强烈推荐使用此款产品。

61001021121参数

参数
针脚数 10pin
触头镀层厚度 - 配接 -
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
额定电流 3A
防护等级 -
类型 Header,Push-Pull
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

61001021121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61001021121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61001021121 61001021121数据手册

61001021121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.465 ¥ 20.8292
10+ $ 1.9323 ¥ 16.328
48+ $ 1.5034 ¥ 12.7036
96+ $ 1.2535 ¥ 10.5924
192+ $ 1.1183 ¥ 9.4499
384+ $ 1.0224 ¥ 8.6396
库存: 129
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.82
直接购买
