61003621121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距36p双排排针 板对板连接器, WR-PHD系列, 直角, 表面
供应商型号: ET-2356233
供应商: 海外现货
标准整包数: 1

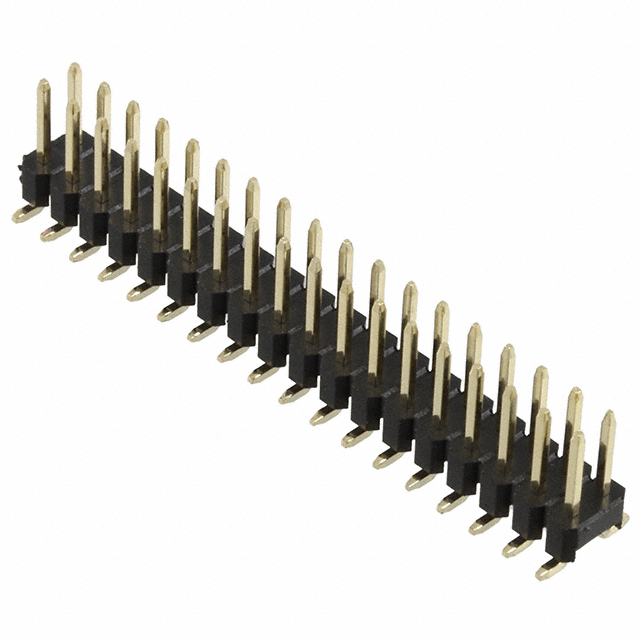

WURTH 矩形连接器 - 针座 - 公插针 61003621121

61003621121概述

    #

    产品简介


    本文介绍了TECHNICAL CHARACTERISTICS文档中的一个电子元器件产品——2.54mm Dual SMT Pin Header(双排表面贴装插针连接器)。这种类型的连接器主要用于电子设备内部的电路板之间实现电连接。由于其小巧紧凑的设计,这种连接器广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    以下是该电子元器件的技术规格和性能参数:
    - 材料
    - 绝缘体:PA 6T
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压
    - 接触电镀:金
    - 质量等级:CECC 75 301-802标准中的3级
    - 尺寸和封装
    - 尺寸:2.54mm间距
    - 包装:管式包装
    - 焊接工艺:回流焊接
    - 电气特性
    - 电流承载能力:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 介电耐压:500V AC/MN
    - 接触电阻:≤20 mΩ
    - 环境要求
    - 工作温度范围:-40°C 至 125°C
    - 符合RoHS和无铅标准
    - 认证
    - 认证号:E323964 / 型号:613-211

    产品特点和优势


    该2.54mm Dual SMT Pin Header具备以下独特功能和优势:
    - 高效可靠:高质量的接触材料和先进的电镀技术确保了高可靠性。
    - 宽泛的工作温度:能够适应极端温度环境,适用于广泛的工业应用场景。
    - 高电流承载能力:电流承载能力达到3A,适合大功率应用。
    - 环保材料:符合RoHS标准,有利于环境保护。
    - 易安装:回流焊接工艺简化了装配流程,提高了生产效率。

    应用案例和使用建议


    应用案例
    - 计算系统:用于服务器主板上的连接,提高信号传输稳定性。
    - 工业自动化:用于机器人控制器和传感器之间的连接,增强系统的可维护性。
    - 通信设备:用于路由器和交换机内的连接,确保网络数据传输的可靠性。
    使用建议
    - 在高温环境下使用时,应确认电路板的设计满足热管理要求。
    - 安装过程中需注意对准引脚位置,避免短路。
    - 在选择配套组件时,务必确保它们能够承受250V的工作电压,以防止过压损坏。

    兼容性和支持


    - 兼容性:本产品与其他标准的2.54mm间距连接器具有良好的互换性。
    - 支持服务:制造商提供详尽的技术文档和售后服务,确保用户能快速解决问题。

    常见问题与解决方案


    问题一:如何确定插针连接器是否安装正确?
    解决方案:检查每个引脚的位置和弯曲程度,确保所有引脚都正确插入并且没有短路的风险。如果需要,使用万用表进行检测。
    问题二:焊接过程中出现气泡怎么办?
    解决方案:调整回流焊炉的温度曲线,降低预热温度,延长预热时间,使助焊剂充分挥发后再进入焊接区。此外,确保焊锡膏的质量,选用具有良好流动性的焊锡膏有助于减少气泡的产生。

    总结和推荐


    总体而言,这款2.54mm Dual SMT Pin Header凭借其高效的电连接能力和出色的环境适应性,在各种复杂应用场景下表现出色。其在高温工作环境下的稳定表现尤其值得称道。鉴于以上因素,强烈推荐这一型号的产品给那些寻求高品质连接解决方案的工程师和技术人员。

61003621121参数

参数
触头镀层厚度 - 配接 -
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
额定电流 3A
颜色 黑色
排数 2
针脚数 36pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

61003621121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61003621121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61003621121 61003621121数据手册

61003621121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1939 ¥ 50.245
13+ $ 4.7054 ¥ 39.7609
26+ $ 3.9214 ¥ 33.1361
52+ $ 3.2097 ¥ 27.1223
104+ $ 2.9178 ¥ 24.6556
208+ $ 2.6654 ¥ 22.5225
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.24
