38008027

产品分类: 其他射频器件
厂牌: WURTH
产品描述:
供应商型号: 732-3136-ND
供应商: Digi-Key
标准整包数: 1
WURTH 其他射频器件 38008027

38008027概述

    电子元器件产品技术手册

    产品简介

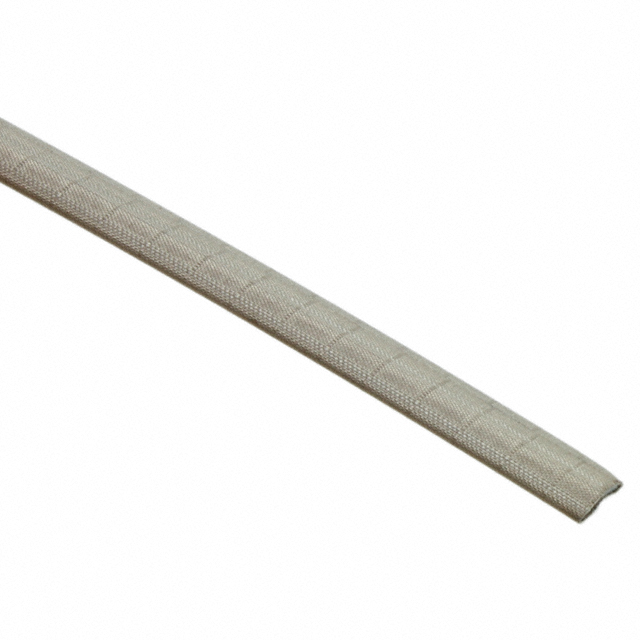

    本文将详细介绍一款名为WE-LT Conductive Shielding Gasket的产品。这是一种导电屏蔽垫圈,专为通用电子设备设计。它主要应用于各种电子设备的电磁兼容(EMC)解决方案中,用于提供有效的电磁屏蔽。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸(比例:1:10) | 1000.0 ±2.5 | mm |
    | detail A | 8.0 ±0.7 | mm |
    2.7 ±0.5 | mm |
    | 详细材料组成
    | 导电屏蔽层 | 金属化纤维
    | 泡沫 | 聚醚尿烷泡沫
    | 表面层 | 粘胶纸 (丙烯酸粘合剂)
    | 粘合剂 | 反应型聚氨酯热熔胶
    | 屏蔽效能 | @ 100 MHz | 80 dB |
    | 屏蔽效能 | @ 1 GHz | 75 dB |
    | 表面电阻 | 0.08 | Ω |
    | 工作温度范围 | -40至+85 °C
    | 存储条件(原包装) | <40 °C;<75 % RH
    | 阻燃等级 | UL94 V-0

    产品特点和优势


    - 高效能电磁屏蔽:该屏蔽垫圈在不同频率下的屏蔽效果显著,尤其在高频段表现出色。
    - 高耐温性:能够在极端温度条件下保持稳定性能。
    - 环保材料:使用无害材料,符合环保标准。
    - 易于安装:设计紧凑,安装方便。

    应用案例和使用建议


    - 典型应用场景:适用于需要良好电磁屏蔽效果的通信设备、医疗设备、汽车电子等领域。
    - 使用建议:安装时应避免过度压缩,以防止性能下降。确保垫圈均匀受力,有助于提升屏蔽效果。

    兼容性和支持


    - 兼容性:可与其他标准电子元件轻松兼容,适用于各类电子设备。
    - 支持:制造商提供详尽的技术支持和售后服务,确保客户应用无忧。

    常见问题与解决方案


    1. 问题:屏蔽效能不足
    - 解决方案:检查安装过程是否有误,确保垫圈均匀受力且没有损坏。
    2. 问题:长时间存储后性能下降
    - 解决方案:建议存储时间不超过12个月,且避免暴露在阳光直射下。
    3. 问题:产品变形
    - 解决方案:在安装过程中避免过度压缩,确保垫圈不会因压力过大而受损。

    总结和推荐


    综上所述,WE-LT Conductive Shielding Gasket是一款高性能、多功能的电子元器件。它在电磁屏蔽方面表现优异,同时具备高耐温性和环保特性。对于需要高性能电磁屏蔽的电子设备来说,这款产品无疑是一个不错的选择。我们强烈推荐此产品用于各种关键应用中。
    希望以上内容对您有所帮助。如果您有任何疑问或需要进一步的信息,请随时联系我们。

38008027参数

参数
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
长*宽*高 100cm*8mm*2.7mm
安装方式 黏合安装
零件状态 在售
包装方式 托盘

38008027厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

38008027数据手册

厂牌 PDF简要描述 下载
WURTH 其他射频器件 WURTH 38008027 38008027数据手册

38008027封装设计

查看详情并下载
Symbol
Footprint
3D Model
