首页  >  产品百科  >  810913010

810913010

产品分类: EMI滤波器
厂牌: WURTH
产品描述: 伍尔特 单相电源线滤波器 WE-CLFS系列, 250 V, 底盘安装
供应商型号: BN-810913010
供应商: 海外现货
标准整包数: 1

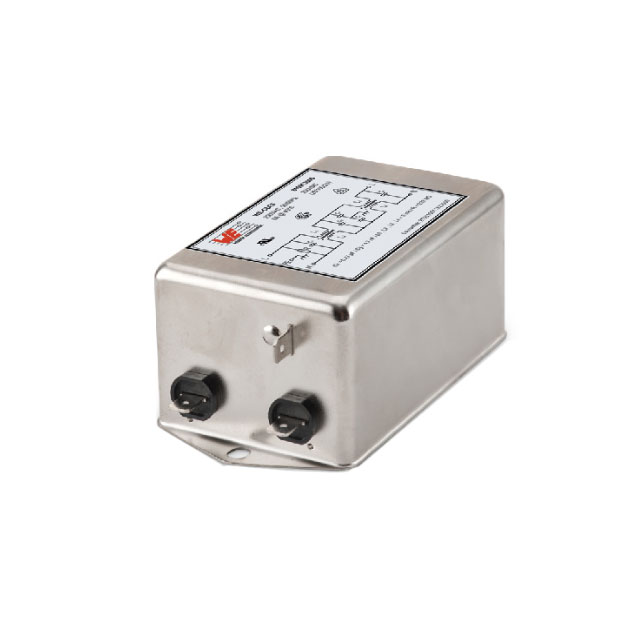

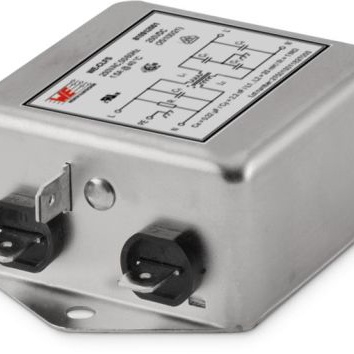

WURTH EMI滤波器 810913010

810913010概述


    产品简介


    WE-CLFS 线滤波器(两阶段)是一款专为通用电子产品设计的线滤波器,适用于各种工业及商业用途。它主要用于电磁干扰(EMI)过滤,确保电源输入的纯净性,减少电气噪声对其他电子设备的影响。此产品具有两个滤波阶段,可以有效地消除高频和低频噪声,保证设备的正常运行。

    技术参数


    - 尺寸:45,0 ±1,0 mm x 12,0 ±1,0 mm x 28,5 ±1,0 mm x 92,2 ±1,0 mm x 103,0 ±1,0 mm x 114,9 ±1,0 mm。
    - 重量:400 g (典型值)。
    - 螺纹孔规格:M4 螺纹。
    - 额定电压:250 V (AC), 50/60 Hz 或 250 V (DC)。
    - 额定电流:10 A (最大)。
    - 泄漏电流:0.369 mA (典型值)。
    - 直流电阻:40 mΩ (最大)。
    - 电感量:6 mH (+50%/-30%)。
    - X2 电容:0.47 μF (±10%)。
    - Y2 电容:4.7 nF (±20%)。
    - 绝缘测试电压:交流 2000 V (AC),直流 1075 V (DC)。
    - 工作温度范围:-25 °C 到 +100 °C。
    - 存储条件:湿度 < 75%,温度 < 40 °C。

    产品特点和优势


    1. 双级滤波:提供高效的EMI过滤能力,尤其适用于高噪声环境。
    2. 高可靠性:通过多项国际认证,如RoHS、REACh、cURus和VDE等。
    3. 宽温工作范围:可以在极端温度条件下稳定工作。
    4. 防潮防火:达到UL94 V-0防火等级,材料选择符合行业标准。
    5. 结构坚固:重量较大,但设计用于抵抗冲击和振动。

    应用案例和使用建议


    应用案例:此产品广泛应用于工业控制设备、通信设备、家用电器和医疗设备中,用于消除电源线上的噪声,提高系统的整体稳定性。
    使用建议:
    - 在安装时确保滤波器接地良好,连接到无涂层的地面。
    - 使用M4螺丝将滤波器牢固地固定在底板上。
    - 将滤波器放置在尽可能接近应用的位置,以减少电缆长度,提高性能。
    - 尽量避免将进线和出线电缆紧邻布置,减少串扰。
    - 安装后务必先连接保护地线,最后断开。
    - 长距离布线时,建议屏蔽电缆以保持系统功能稳定。

    兼容性和支持


    兼容性:WE-CLFS 线滤波器可与市面上多种电源设备配合使用,具体兼容性请参照制造商提供的数据手册。制造商提供详尽的技术支持,包括安装指南、常见问题解答等。

    常见问题与解决方案


    1. 问题:电源噪声过大。
    解决方法:检查是否正确安装并接地,重新调整电缆布局。

    2. 问题:产品出现过热。
    解决方法:确认是否超出了规定的电流限制,采取适当的散热措施。
    3. 问题:设备运行不稳定。
    解决方法:排查是否由于EMI引起的干扰,考虑增加额外的滤波器。

    总结和推荐


    综上所述,WE-CLFS 线滤波器凭借其优异的设计和卓越的性能,在各种应用环境中表现出色。无论是对于需要高效EMI过滤的应用场合,还是需要长期稳定运行的系统,它都是理想的选择。因此,我们强烈推荐使用这款产品。

810913010参数

参数
ESD保护 -
电阻 -
电容值 470nF
额定电流 10A
电感值 6mH
通道数 -
滤波器阶数 -
中心频率 -
截止频率 -
电路技术 -
额定电压-DC 250V
长*宽*高 92.2mm*58.5mm*45mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

810913010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

810913010数据手册

厂牌 PDF简要描述 下载
WURTH EMI滤波器 WURTH 810913010 810913010数据手册

810913010封装设计

查看详情并下载
Symbol
Footprint
3D Model
