662106145021

厂牌: WURTH
产品描述: Header,Locking Ramp 3mm 1 6pin 5A 锡 黑色 贴片安装
供应商型号: 2984300
供应商: 海外现货
标准整包数: 1

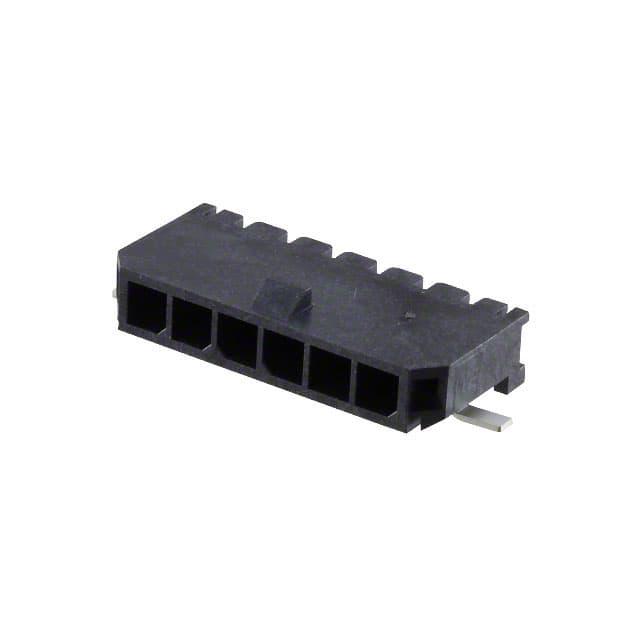

WURTH 矩形连接器 - 针座 - 公插针 662106145021

662106145021概述


    产品简介


    3.00mm SMT单排直角公座连接器
    这种3.00毫米表面贴装(SMT)单排直角公座连接器是适用于多种电子设备的重要组件。它采用轻触式接触方式,能够提供稳定的电气连接。该连接器广泛应用于消费电子产品、工业控制设备、通信设备等多个领域,为电路板之间的信号传输提供了可靠途径。

    技术参数


    - 材料
    - 绝缘体:液晶聚合物(LCP)
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压
    - 接触电镀:锡
    - 电气性能
    - 电流承载能力:5安培
    - 工作电压:250伏交流
    - 绝缘电阻:>1000兆欧
    - 介电耐压:1500伏交流/分钟
    - 接触电阻:最大10毫欧
    - 环境条件
    - 操作温度范围:-40°C至105°C
    - 其他特性
    - RoHS认证
    - 无铅焊接工艺符合JEDEC标准
    - 包装:卷带包装

    产品特点和优势


    1. 高可靠性:25次插拔循环的设计保证了长期稳定可靠的电气性能。
    2. 快速简便安装:SMT技术使其能够轻松进行表面安装,提高生产效率。
    3. 优良的绝缘性:采用UL94-V0阻燃材料和超过1000兆欧的绝缘电阻确保电气安全。
    4. 适应性广:适用于多种电气和环境条件,适合在各种电子设备中使用。

    应用案例和使用建议


    - 应用案例:此连接器被广泛用于手持设备、家用电器及工业控制系统中。通过连接多个模块间的线路,可以方便地扩展设备的功能。

    - 使用建议:在选择安装位置时,应考虑避免靠近发热元件,以防止因过热而降低电气性能。对于大规模生产,可以考虑使用自动化装配设备以提高效率和一致性。

    兼容性和支持


    - 兼容性:这款连接器设计为通用型产品,可以与多数现有系统兼容,具体兼容性需根据实际电路板设计来确定。
    - 支持和服务:Wurth Elektronik公司为其客户提供全面的技术支持,包括产品咨询、定制服务及售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:无法正确插入连接器。
    - 解决方案:请检查接触针是否对齐,确保插座与插头完全吻合后再用力推入。

    2. 问题:插拔几次后接触不良。
    - 解决方案:如果多次插拔后发现接触不良,可能是由于灰尘或杂质堵塞了接触点,建议清洁接触面并重新测试。

    总结和推荐


    总结:这款3.00毫米SMT单排直角公座连接器凭借其优异的电气性能、高可靠性以及广泛的适用范围,在电子设备制造中展现出显著优势。无论是消费类还是工业级应用,它都是一款值得信赖的选择。
    推荐:鉴于上述分析,强烈推荐在需要高可靠性和稳定性的项目中使用这款连接器。如果您正在寻找一种高效且经济的方式来增强您的电子设备性能,这款产品无疑是最佳选择之一。

662106145021参数

参数
触头镀层厚度 - 配接 -
排数 1
针脚数 6pin
触头镀层 - 配接
类型 Header,Locking Ramp
间距-配接 3mm
颜色 黑色
额定电流 5A
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

662106145021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

662106145021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 662106145021 662106145021数据手册

662106145021封装设计

查看详情并下载
Symbol
Footprint
3D Model
