首页  >  产品百科  >  613012243121

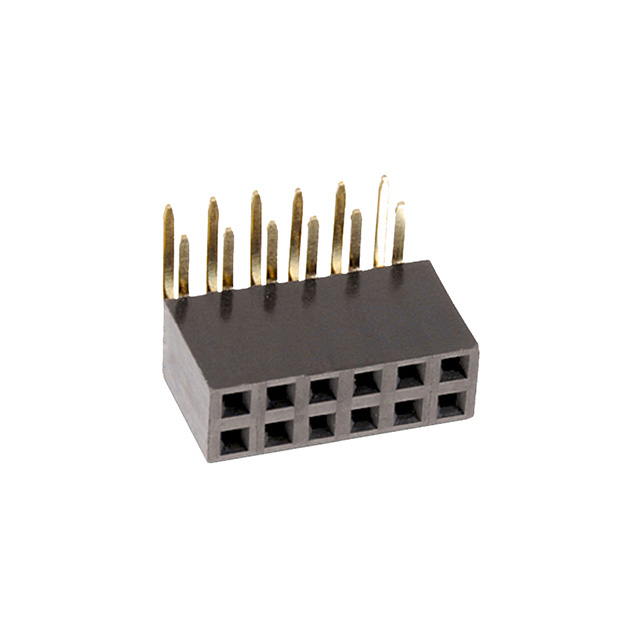

613012243121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距12p双排排母 THT 母头, WR-PHD系列, 直角, 通孔
供应商型号: ET-2827956
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 613012243121

613012243121概述

    WR-PHD Angled Dual Socket Header 技术手册概述

    产品简介


    WR-PHD Angled Dual Socket Header 是一款专为通用电子设备设计的角形双插座连接器。该连接器采用2.54毫米间距设计,具有广泛的适用性。主要用于需要连接器可靠传递信号或电源的电子设备中,例如计算机、通信设备和工业控制系统。

    技术参数


    - 尺寸:长度 L = 15.74 mm;宽度 Pl = 3.3 mm;高度(含插座)= 8.5 mm。
    - 引脚数:12个引脚。
    - 引脚间距:P = 2.54 mm。
    - 耐久性:可承受25次插拔循环。
    - 材料属性:绝缘体采用PBT材料,阻燃等级为UL94 V-0;接触体采用铜合金,表面镀金。
    - 电气特性:
    - 额定电流:3 A
    - 工作电压:250 V (AC)
    - 耐压:1分钟内可承受500 V (AC)
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 1000 MΩ
    - 认证:符合RoHS标准,REACh合规,UL认证(E323964)。

    产品特点和优势


    - 高可靠性:经过25次插拔循环测试,确保长期使用不损坏。
    - 材料选择:选用阻燃等级UL94 V-0的PBT绝缘材料,提供更好的安全性和耐用性。
    - 电气稳定性:低接触电阻和高绝缘电阻确保信号传输的稳定性和可靠性。
    - 环保:符合RoHS和REACh标准,适用于环保要求较高的应用场合。

    应用案例和使用建议


    - 典型应用:适用于计算机、服务器、路由器等设备内部的板对板连接。
    - 使用建议:安装时注意保持引脚之间的清洁,避免异物进入导致接触不良。焊接时应遵循波峰焊工艺规范,确保焊接质量。在进行涂层或封装前,应手动检查以确保没有裂缝或破损。

    兼容性和支持


    - 兼容性:适用于标准波峰焊工艺,但非标准工艺可能影响产品保修。该连接器设计与Würth Elektronik的其他配套产品兼容。
    - 技术支持:Würth Elektronik提供详尽的产品资料和技术支持服务,客户可通过官网或直接联系销售人员获取更多信息。

    常见问题与解决方案


    - 问题1:产品接触不良。
    - 解决方案:检查引脚是否干净,确保没有灰尘或杂质影响接触。
    - 问题2:焊接过程中引脚变形。
    - 解决方案:严格按照焊接温度曲线操作,避免过热导致引脚变形。
    - 问题3:长期使用后接触电阻增加。
    - 解决方案:定期检查并清洁连接器,确保良好的接触状态。

    总结和推荐


    WR-PHD Angled Dual Socket Header 连接器凭借其高可靠性、出色的电气性能和环保特性,在各类电子设备中有着广泛的应用前景。其设计和制造完全符合工业标准,适用于大多数通用电子设备。强烈推荐在需要可靠板对板连接的应用场合中使用。

613012243121参数

参数
针脚数 -
间距-配接 -
排数 2
排距 -
触头镀层 - 配接 -
额定电流 3A
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 -
类型 THT母头
长*宽*高 30.988mm(长度)*5.08mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

613012243121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

613012243121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 613012243121 613012243121数据手册

613012243121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1987 ¥ 10.1292
25+ $ 1.0292 ¥ 8.697
100+ $ 0.8931 ¥ 7.5469
250+ $ 0.8109 ¥ 6.8521
500+ $ 0.7432 ¥ 6.2801
1000+ $ 0.6078 ¥ 5.1361
库存: 1422
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.12
