690357101272

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距12p双排排针 板对板连接器, WR-MM系列, 直角, 通孔安装
供应商型号: 732-1986-5-ND
供应商: Digi-Key
标准整包数: 1

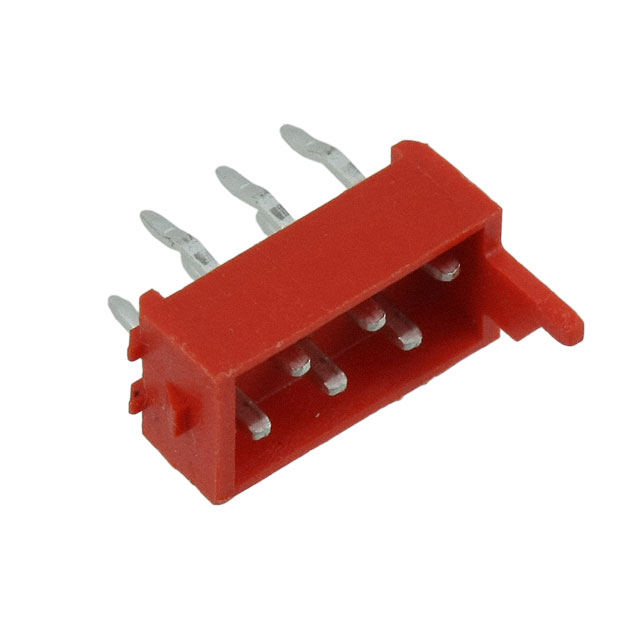

WURTH 矩形连接器 - 针座 - 公插针 690357101272

690357101272概述

    WR-MM Male Connector 技术手册

    1. 产品简介


    WR-MM Male Connector 是一款由 Würth Elektronik eiSos GmbH & Co. KG 生产的通用电子元件,主要用于普通电子设备中。此产品并不适用于那些需要更高安全标准和可靠性标准的应用,例如军事、航空航天、核电控制等领域。如果确需用于这些场合,需签订特别协议。

    2. 技术参数


    - 外形尺寸:
    长度(L):17.27 mm
    引脚间距(P):2.54 mm
    引脚数量(Pins):12
    - 引脚布局:
    引脚到引脚距离(Pl):13.97 mm
    - 材料特性:
    绝缘体材质:聚对苯二甲酸丁二醇酯(PBT)
    绝缘体阻燃等级:UL94 V-0
    接触材质:磷青铜
    接触电镀:雾镍上涂锡
    - 电气特性:
    工作电压:250 V(AC)
    额定电流:1.5 A/引脚(PCB)
    绝缘电阻:≥1000 MΩ
    耐受电压:500 V(AC,1分钟)
    - 温度范围:
    工作温度:-40°C 至 +105°C
    - 认证:
    符合 RoHS 和 REACH 标准
    cULus 认证编号:E323964

    3. 产品特点和优势


    - 耐用性:可以承受高达25次插拔循环。
    - 高温适应性:能够在极端温度下保持稳定性能。
    - 高安全性:通过了多项国际标准的测试,确保产品在不同条件下的可靠性和安全性。
    - 易用性:简单的插拔设计使得安装和维护更加方便。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于消费电子、工业控制、通信设备等领域。
    - 使用建议:在使用过程中,需注意避免机械冲击,特别是引脚部位。确保安装环境温度不超出规定的范围。
    - 优化方案:对于长时间使用的情况,建议进行定期检查,以确保连接器的可靠性和长期性能。

    5. 兼容性和支持


    - 兼容性:产品专为 Würth Elektronik 的配套产品设计,使用其他品牌的产品可能会影响连接器的可靠性。
    - 支持服务:制造商提供技术支持和售后服务,用户可通过官方网站或联系电话获取相关信息。

    6. 常见问题与解决方案


    - 问题1:引脚变形或损坏。
    解决方案:在安装过程中避免过度用力。如果出现变形,建议更换新的连接器。
    - 问题2:长时间使用后接触不良。
    解决方案:定期清洁和检查引脚,确保良好的电气接触。

    7. 总结和推荐


    总结:WR-MM Male Connector 在其适用范围内表现出了卓越的性能,具有广泛的用途和可靠的使用体验。其优良的设计使其成为多种电子设备的理想选择。
    推荐:强烈推荐 WR-MM Male Connector 用于一般电子设备,特别是需要高稳定性和可靠性的应用场景。

690357101272参数

参数
类型 Header,Locking Ramp
针脚数 12pin
触头镀层厚度 - 配接 -
颜色 红色
额定电流 1.5A
触头镀层 - 配接
防护等级 -
排数 2
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

690357101272厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
