610120249121

厂牌: WURTH
产品描述: Header,Push-Pull 2.54mm 2 20pin 3A 金 黑色 贴片安装
供应商型号: 2470658
供应商: 海外现货
标准整包数: 350

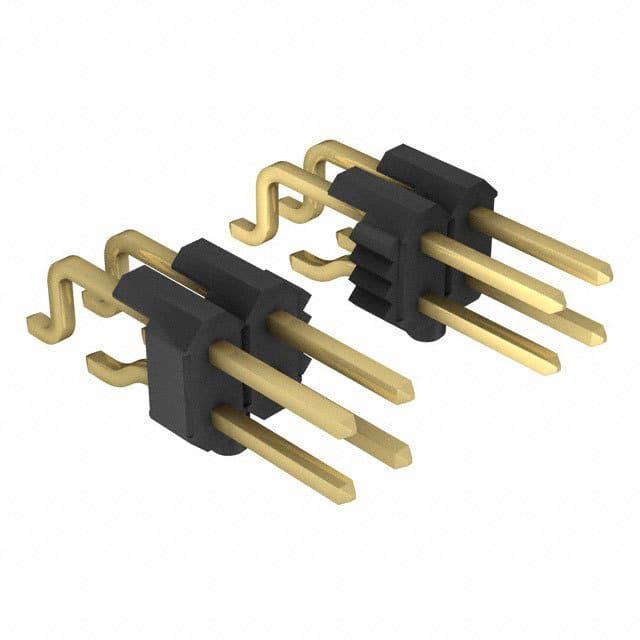

WURTH 矩形连接器 - 针座 - 公插针 610120249121

610120249121概述

    WR-PHD 2.54mm Pin Header SMT 技术手册

    产品简介


    WR-PHD 系列 2.54mm 针座(Pin Header)是一种适用于表面贴装技术(SMT)的双排直角连接器。此连接器主要应用于各种电子设备中,包括但不限于电路板组装、仪器仪表及消费电子产品。其紧凑的设计使其成为多种应用的理想选择。

    技术参数


    - 材料
    - 绝缘体:PA 6T
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点类型:冲压触点
    - 镀层:金
    - 环境条件
    - 工作温度范围:-40°C 至 +105°C
    - RoHS 合规
    - 电气特性
    - 电流额定值:3A
    - 工作电压:250VAC/DC
    - 绝缘电阻:>1000MΩ
    - 耐电压:600VAC/min
    - 接触电阻:最大 20mΩ
    - 焊接
    - 符合 JEDEC 无铅回流焊工艺
    - 包装
    - 卷带包装
    - 尺寸
    - A = 2.54 x (PIN数量/2 - 1)
    - B = 2.54 x (PIN数量/2)
    - 尺寸公差:A±0.10, B±0.3
    - 适用型号
    - 可用型号:6P, 8P, 10P, 12P, 14P, 16P, 20P, 22P, 24P, 26P
    - 认证
    - 认证编号:E323964

    产品特点和优势


    - 高可靠性:符合RoHS标准,UL94-V0阻燃等级,确保长时间使用下的安全可靠。
    - 宽工作温度范围:适应各种恶劣环境,如高低温条件下依然保持稳定性能。
    - 低接触电阻:最大接触电阻仅为20mΩ,确保高效的电流传输。
    - 易于安装和维修:采用SMT设计,便于自动装配生产线上的批量生产,同时方便后期维护。
    - 高电流承载能力:电流额定值为3A,适合高负载的应用场景。

    应用案例和使用建议


    - 应用场景:广泛应用于各种通用电子设备,如仪器仪表、汽车电子控制系统、通信设备等。
    - 使用建议:在安装过程中注意防静电处理,避免损伤触点。在高负载应用下,建议进行额外的热管理设计以防止过热。

    兼容性和支持


    - 兼容性:适用于大多数标准SMT生产线,能够与多种基板材料良好兼容。
    - 支持服务:制造商提供全面的技术支持,包括产品选型指导、装配指南及售后维修服务。官方分销商Mouser Electronics 提供详尽的产品信息和库存情况。

    常见问题与解决方案


    1. Q: 如何判断WR-PHD连接器的型号?
    - A: 通过产品规格中的PIN数量(例如6P、8P等)来识别具体型号。

    2. Q: WR-PHD是否适用于航空航天等高安全需求的应用?
    - A: 该系列产品主要用于普通电子设备,若需用于高安全需求的应用场景,请联系制造商获取书面批准。

    3. Q: 安装时需要注意哪些事项?
    - A: 确保焊接过程遵循JEDEC标准,避免过高温度导致损坏;同时应注意防静电措施。

    总结和推荐


    综上所述,WR-PHD系列2.54mm针座是一款具有高可靠性的SMT连接器,具备广泛的适用性、易于安装的特点,并提供了良好的客户支持。它特别适合于需要高电流承载能力和良好耐环境性的应用场景。因此,强烈推荐在合适的应用场合中选用此产品。

610120249121参数

参数
触头镀层 - 配接
针脚数 20pin
排数 2
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
防护等级 -
额定电流 3A
颜色 黑色
间距-配接 2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

610120249121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

610120249121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 610120249121 610120249121数据手册

610120249121封装设计

查看详情并下载
Symbol
Footprint
3D Model
