64900421122

厂牌: WURTH

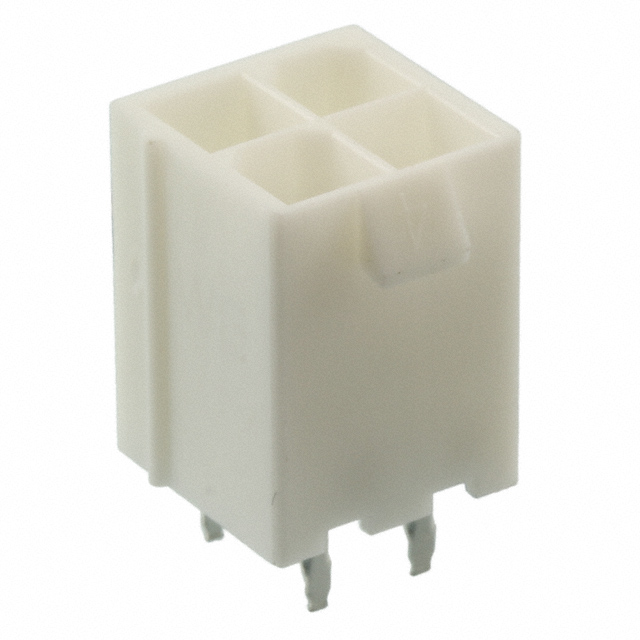

产品描述: Wurth Elektronik 4.2mm间距4p双排排针 线对板连接器, WR-MPC4系列, 直角, 通孔安装
供应商型号: ET-1641792
供应商: 海外现货
标准整包数: 10

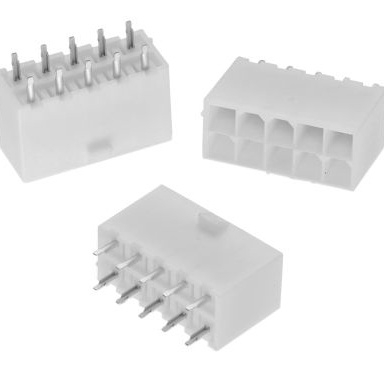

WURTH 矩形连接器 - 针座 - 公插针 64900421122

64900421122概述

    WR-MPC4 Dual Row Male Vertical Header: Technical Manual Overview

    1. 产品简介


    产品类型: WR-MPC4 双排垂直母头插针连接器
    主要功能: 提供电气信号和电源连接的稳定接口
    应用领域: 广泛应用于各类通用电子设备,如工业控制、通讯设备、消费电子产品等

    2. 技术参数


    - 引脚数: 4
    - 间距(Pitch): 4.2 mm
    - 长度(L): 9.6 mm
    - 引脚到引脚距离(中间): 4.2 mm
    - 额定电流: 最大 8 A
    - 工作电压: 600 V (AC)
    - 耐压: 1 分钟内 1500 V (AC)
    - 接触电阻: 最大 10 mΩ
    - 绝缘电阻: 最小 1000 MΩ
    - 材料: 绝缘体采用PA66(UL94 V-0阻燃等级),接触件采用铜合金并镀锡过镍
    - 操作温度范围: -40°C 至 +105°C
    - 耐用性: 最多25次插拔循环

    3. 产品特点和优势


    - 双排设计: 提高密度和连接稳定性
    - 宽温操作: 适应各种环境条件
    - 高可靠性: 高额定电流、高压能力及高绝缘电阻确保长期稳定运行
    - 易用性: 快速安装,简单操作

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统中的控制板连接
    - 通讯设备中的信号传输接口
    - 消费电子产品中的电源管理模块
    使用建议:
    - 确保正确匹配相应的公头插针以保证稳定的电气连接
    - 安装时避免过度用力,防止损坏引脚
    - 储存时避免阳光直射,保持干燥

    5. 兼容性和支持


    - 兼容性: 适用于WR-MPC4系列的公头插针和其他相关工具
    - 厂商支持: 提供PPAP审批,确保安全性和可靠性要求的满足

    6. 常见问题与解决方案


    - 问题1: 连接不稳定
    解决方案: 检查插针与插座的清洁度,确保无异物
    - 问题2: 接触电阻过高
    解决方案: 重新插拔以确保良好的电接触
    - 问题3: 插拔力过大
    解决方案: 检查插头与插座是否匹配,调整适当的插入力

    7. 总结和推荐



    总结

    :
    - WR-MPC4 双排垂直母头插针连接器是一款具备高可靠性的通用电子设备连接解决方案,广泛应用于工业、通讯和消费电子等领域。
    - 提供双排设计提高连接密度,高耐久性和广泛的温度范围使其适合多种复杂环境。
    推荐:
    - 强烈推荐用于需要稳定电气连接的应用场合,特别是那些对可靠性和安全性要求较高的场景。
    通过以上详细介绍,可以看出 WR-MPC4 是一款性能优异、用途广泛的电子元器件,在众多应用场景中表现出色。

64900421122参数

参数
额定电流 8A
间距-配接 4.2mm
排数 2
触头镀层厚度 - 配接 -
针脚数 4pin
触头镀层 - 配接
类型 Header,Locking Ramp
防护等级 -
颜色 白色
安装方式 通孔安装
零件状态 在售
包装方式 托盘
