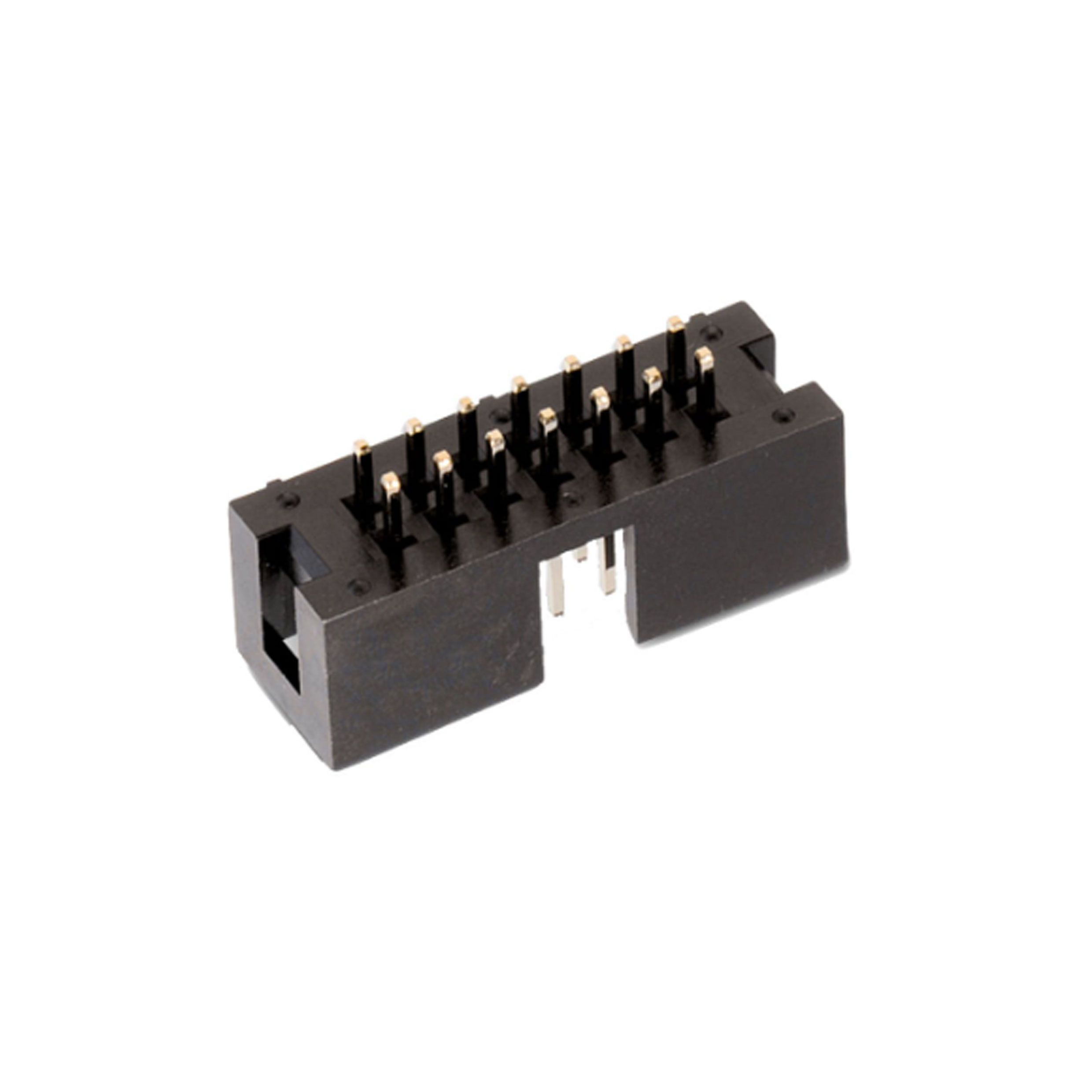

612014235121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距14p双排排针, WR-BHD系列, 直角
供应商型号: 3818228
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 612014235121

612014235121概述

    # WR-BHD Male Box Header 技术手册

    1. 产品简介


    WR-BHD Male Box Header 是一款用于通用电子设备的连接器产品,具有14个引脚和2.54毫米的间距。这款产品主要用于提供可靠且高效的电气连接,广泛应用于消费类电子产品、工业自动化、家用电器以及通信设备等领域。该连接器的设计旨在满足高密度布局需求,同时确保稳定性和耐用性。
    主要功能:
    - 提供高可靠性电连接;
    - 支持高达30次插拔循环;
    - 具备优良的耐热性和抗腐蚀性能。
    应用领域:
    - 消费类电子产品;
    - 工业控制设备;
    - 家用电器;
    - 通信基础设施。

    2. 技术参数


    以下是WR-BHD Male Box Header的技术规格及性能参数:
    | 参数名称 | 规格值 | 单位 |
    |
    | 引脚数 | 14
    | 尺寸 | 25.38 x 2.54 mm | mm |
    | 插拔循环次数 | 30 | 次 |
    | 最大额定电流 | 3 | A |
    | 工作电压 | 250 | V |
    | 耐压测试值 | 500 | V |
    | 接触电阻 | 20 mΩ最大
    | 绝缘电阻 | 1000 MΩ最小
    | 操作温度范围 | -40至+125 | °C |
    材料特性:
    - 绝缘材料:PA6T,UL94 V-0等级;
    - 接触材料:铜合金;
    - 接触镀层:金。

    3. 产品特点和优势


    特点:
    1. 高可靠性设计:支持多达30次插拔循环,适合频繁使用的场合;
    2. 高安全性:采用UL94 V-0等级的阻燃绝缘材料,保障长期使用的安全性;
    3. 广泛适用性:2.54毫米的标准间距,易于与其他标准电子组件配合使用。
    优势:
    - 卓越的电气性能:低接触电阻和高绝缘电阻,确保信号传输的稳定性;
    - 优良的机械强度:采用高强度铜合金作为接触材料,保证长期使用的耐用性;
    - 灵活的应用场景:适用于多种工业和消费级电子设备,能够满足不同领域的连接需求。

    4. 应用案例和使用建议


    应用案例:
    1. 智能家居设备:用于连接家庭路由器和外部传感器模块;
    2. 工业自动化系统:作为PLC与I/O模块之间的连接部件;
    3. 通信设备:用于数据线缆与主板接口的连接。
    使用建议:
    - 在焊接过程中,请严格遵守推荐的回流焊曲线(Sn-Pb和无铅焊接),以确保最佳的焊接效果;
    - 清洗时避免使用刷子,以免损坏敏感区域;
    - 存储期间需保持环境干燥,避免阳光直射,最长存储时间不超过12个月。

    5. 兼容性和支持


    兼容性:
    - WR-BHD Male Box Header与各种标准的2.54毫米间距排针兼容,可广泛应用于多种电子设备;
    - 厂商提供了全面的技术支持,包括样品申请、技术支持和定制化服务。
    厂商支持:
    - 用户可通过电子邮件(eiSos@we-online.com)或电话(+49 (0) 79 42 945 - 0)联系Würth Elektronik获取更多帮助;
    - 可访问官网(www.we-online.com)下载最新的技术文档和产品手册。

    6. 常见问题与解决方案


    问题1:焊接后发现焊点不均匀。
    解决方案:检查焊接工艺是否符合规定的回流焊曲线,必要时调整温控参数。
    问题2:长时间使用后接触不良。
    解决方案:检查连接器表面是否有氧化现象,如发现问题可进行清洁处理。
    问题3:产品无法正常插入。
    解决方案:确认插头和插座的尺寸是否匹配,必要时重新检查装配工艺。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高可靠性与耐用性;
    - 优良的电气性能;
    - 易于集成,兼容性强;
    - 提供详尽的技术支持。
    - 推荐指数:⭐️⭐️⭐️⭐️⭐️(五星)
    结论:
    WR-BHD Male Box Header是一款非常适合用于一般电子设备的连接器产品。凭借其出色的性能、良好的兼容性以及全面的技术支持,它无疑是电子设备制造商的理想选择。无论是工业控制还是智能家居,这款连接器都能轻松胜任,值得推荐使用。

612014235121参数

参数
类型 -
颜色 -
触头镀层厚度 - 配接 -
额定电流 -
排数 2
间距-配接 -
触头镀层 - 配接 -
防护等级 -
针脚数 -
包装方式 托盘
