649016227222

厂牌: WURTH
产品描述: 16pin 4.2mm 2 4.2mm Header,Locking Ramp 6A 锡 白色 通孔安装
供应商型号: 732-4777-ND
供应商: Digi-Key
标准整包数: 1

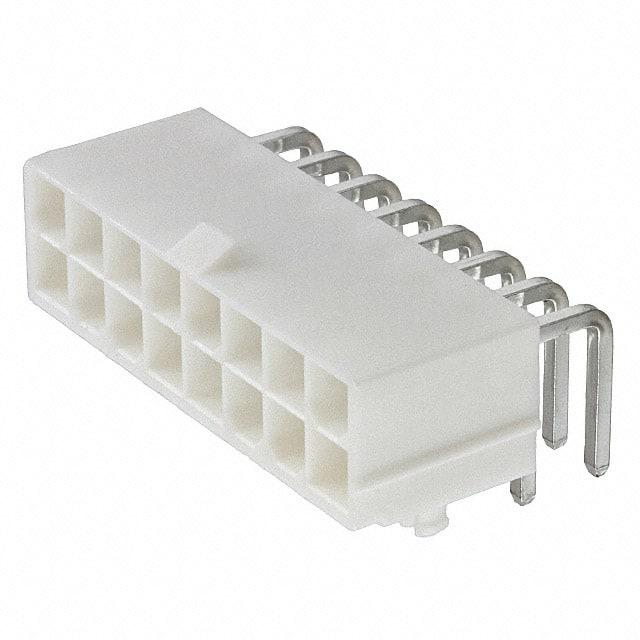

WURTH 矩形连接器 - 针座 - 公插针 649016227222

649016227222概述

    WR-MPC4 Dual Row Male Right Angled Header Technical Manual

    1. 产品简介


    WR-MPC4 Dual Row Male Right Angled Header 是一款专为一般电子设备设计的连接器组件。这类电子元器件主要用于电气连接和信号传输,在多种电子设备中有着广泛的应用,例如计算机主板、工业控制系统、通信设备等。该产品通过其双排布局和直角设计,确保了紧凑性和可靠性,同时支持高效的焊接到电路板上。

    2. 技术参数


    以下是根据技术手册整理出的WR-MPC4 Dual Row Male Right Angled Header的主要技术规格和性能参数:
    - 物理尺寸:
    - 针到针(中间)间距 (Pl):29.4 mm
    - 长度 (L):34.8 mm
    - 穿孔模式(孔间距):5.5 ±0.05 mm, 4.2 ±0.05 mm, 7.3 ±0.05 mm, 3 ±0.05 mm, 1.8 ±0.05 mm
    - 电气特性:
    - 针数:16个
    - 工作电压:600V (AC)
    - 耐受电压:1分钟内1500V (AC)
    - 额定电流:最大6A
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 符合环保标准:RoHS认证合规,REACh认证合规,无卤素认证
    - 操作条件:
    - 工作温度范围:-40°C 到 +105°C
    - 使用寿命:25次插拔循环
    - 材料特性:
    - 绝缘体材料:PA66
    - 绝缘体阻燃等级:UL94 V-0
    - 接触件材料:镍镀锡

    3. 产品特点和优势


    WR-MPC4 Dual Row Male Right Angled Header 具有以下独特功能和优势:
    - 坚固耐用:可承受高达25次插拔循环,适用于长期高负荷使用。
    - 高性能电气连接:提供稳定的接触电阻和绝缘电阻,确保可靠的电气连接。
    - 兼容性强:符合行业标准,可与多种电路板兼容,方便集成到各种电子系统中。
    - 可靠的工作温度范围:能在极端环境下保持稳定性能,适合不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 计算机和服务器:用于主板和其他内部组件之间的信号传输。
    - 工业控制设备:在复杂的自动化系统中实现可靠的连接。
    - 通信设备:支持高速数据传输的接口。
    使用建议:
    - 在组装过程中,确保焊接温度和时间符合技术手册中的推荐值,以避免损坏连接器。
    - 在使用刷子清洁时,要小心不要刮伤功能区域,尽量采用喷淋清洗方式。
    - 定期检查连接器是否有磨损或腐蚀现象,及时更换损坏部件,确保系统稳定运行。

    5. 兼容性和支持


    - 兼容性:WR-MPC4 Dual Row Male Right Angled Header 设计灵活,能与其他标准电子设备轻松兼容。
    - 厂商支持:如需更多技术支持或售后服务,用户可以通过官方联系方式获得帮助,厂商将提供详细的咨询和技术支持服务。

    6. 常见问题与解决方案


    - 问题:连接器出现松动怎么办?
    - 解决方法:重新安装并确保焊接质量。如需要额外固定措施,可考虑添加防松垫圈或加固连接点。

    - 问题:长时间未使用导致连接不良怎么办?
    - 解决方法:重新清理焊接点,确保没有氧化或污染。如果需要,重新焊接连接器以恢复良好接触。

    7. 总结和推荐


    综合评估:
    WR-MPC4 Dual Row Male Right Angled Header 是一款高效、可靠且具有广泛适用性的电子连接器。它在多种关键应用领域表现出色,尤其适合于需要稳定电气连接和信号传输的场合。经过详细评估,我们强烈推荐此产品给所有寻求高品质电子连接解决方案的用户。

649016227222参数

参数
针脚数 16pin
间距-配接 4.2mm
排数 2
排距 4.2mm
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
颜色 白色
额定电流 6A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

649016227222厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649016227222数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 649016227222 649016227222数据手册

649016227222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
10+ $ 1.6103 ¥ 13.6069
50+ $ 1.4321 ¥ 11.9847
100+ $ 1.2533 ¥ 10.4886
500+ $ 1.1634 ¥ 9.7366
库存: 68
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
