694102107102

产品分类: 套管 - 电源连接器
厂牌: WURTH
产品描述: Wurth Elektronik DC插座 直流插座, WR-DC系列 5.0A, 18.0 伏, 印刷电路板安装, 1.0mm引脚
供应商型号: ET-3583874
供应商: 海外现货
标准整包数: 1
WURTH 套管 - 电源连接器 694102107102

694102107102概述


    产品简介

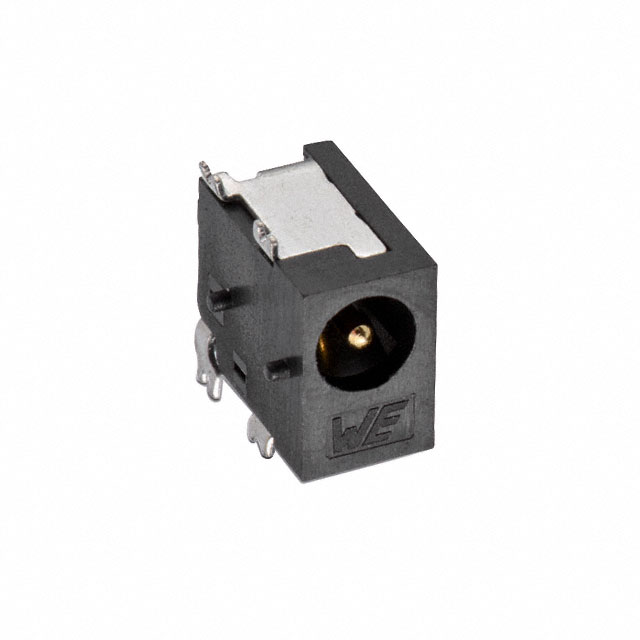

    本产品为DC电源插孔,采用直角设计,表面贴装(SMT),可支持直径为1.0mm和1.3mm的插头。这款插孔广泛应用于各类电子产品中,例如消费电子、工业控制设备和通信设备等领域。

    技术参数


    - 尺寸:1.0mm 和 1.3mm 插座内径
    - 外壳材料:PA 9T绝缘材料
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 触点材料:铜合金
    - 镀层:
    - 中心针:金
    - 中心针端子:锡
    - 短路端子:锡
    - 弹簧端子:锡
    - 使用寿命:可达5000次插拔
    - 工作温度范围:-40°C 至 +85°C
    - 额定电流:5A
    - 额定电压:18VDC
    - 耐压能力:500VAC/分钟
    - 接触电阻:最大50mΩ
    - 焊接工艺:符合JEDEC无铅回流焊接标准
    - 包装规格:带卷封装,每卷500个,每箱10卷,每箱5000个
    - 引脚方向:支持指定方向解卷

    产品特点和优势


    这款DC电源插孔以其高可靠性、长寿命和宽工作温度范围脱颖而出。它采用了高性能的PA 9T绝缘材料和铜合金触点,确保了良好的电性能和机械稳定性。镀金的中心针保证了长久的接触可靠性和低接触电阻,从而提高了整体的电气性能。5000次的插拔寿命也使其成为适用于高频使用的理想选择。此外,它的小体积和轻重量使得安装简便且节省空间,特别适合现代紧凑型电子设备的需求。

    应用案例和使用建议


    这种DC电源插孔广泛应用于多种电子设备,如便携式电源适配器、手持电子设备、工业控制系统等。例如,在设计一款便携式医疗设备时,考虑到设备需要小巧、轻便且具有良好的电气连接性,可以考虑选用这款DC电源插孔。对于此类应用,建议注意如下几点:
    - 设计紧凑:确保设备的布局和布局设计充分利用插孔的小巧尺寸。
    - 确保散热:由于设备可能长时间运行,建议设计适当的散热措施以避免过热。
    - 稳固安装:考虑到设备可能移动,确保插孔和插座之间的稳固连接非常重要。

    兼容性和支持


    此款DC电源插孔能够很好地与其他SMT工艺兼容,并支持JEDEC无铅回流焊接标准。厂商提供了详细的安装指导和维护文档,确保用户能够在安装和使用过程中得到充分的支持。此外,厂商还提供售后服务和技术咨询,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:插孔插入困难
    - 解决办法:检查插孔与插头之间的对齐情况,确保两者完全匹配。
    2. 问题:插孔接触不良
    - 解决办法:确认插孔内部是否有异物或氧化现象,如有必要,清洁接触区域。
    3. 问题:插拔次数减少
    - 解决办法:检查插孔是否受到物理损坏,确保安装位置没有过度震动或压力。

    总结和推荐


    综上所述,这款DC电源插孔以其高可靠性、优良的电气性能和广泛的适用性成为了一种值得推荐的产品。无论是用于便携式电子设备还是工业控制系统,它都能满足各种需求。如果你正在寻找一款稳定可靠的电源接口,这款产品无疑是明智的选择。

694102107102参数

参数
长*宽*高 8mm(长度)*15mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

694102107102厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

694102107102数据手册

厂牌 PDF简要描述 下载
WURTH 套管 - 电源连接器 WURTH 694102107102 694102107102数据手册

694102107102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.601 ¥ 13.5281
25+ $ 1.5262 ¥ 12.896
50+ $ 1.3612 ¥ 11.5024
100+ $ 1.2751 ¥ 10.7744
库存: 136
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.52
