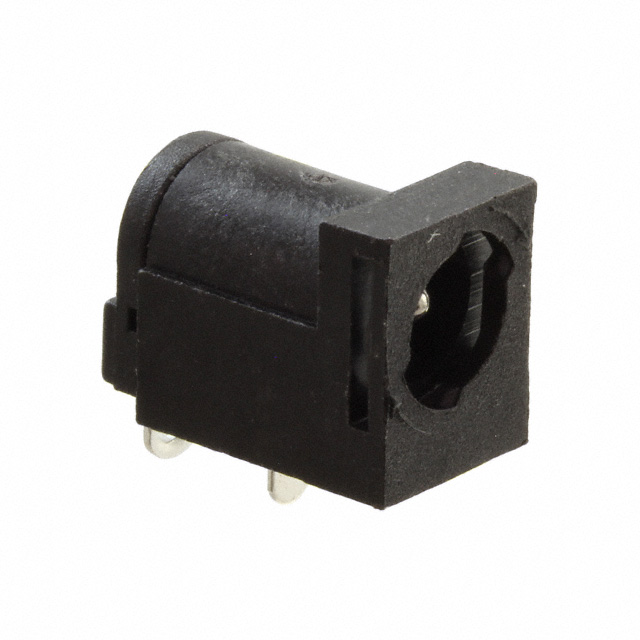

KLDHCX-0202-ALT

产品分类: 套管 - 电源连接器
厂牌: KYCON
产品描述: Conn Power F 4 POS Solder RA Thru-Hole 3 Terminal 1 Port
供应商型号:
供应商:
标准整包数: 0
KYCON 套管 - 电源连接器 KLDHCX-0202-ALT

KLDHCX-0202-ALT概述

    高电流PCB板安装DC电源插座:KLDHCX系列

    产品简介


    KLDHCX系列高电流PCB板安装型DC锁定电源插座是为便携式电子设备设计的一款关键部件。它具备内置的直流电源开关,可以与锁定和非锁定调叉插头配合使用。这种电源插座适用于笔记本电脑、掌上电脑、便携式调制解调器、雷达探测器以及其他各种便携式设备。

    技术参数


    - 中心针直径: 2.0mm 和 2.5mm
    - 电气特性:
    - 额定电流: 5A
    - 额定电压: 24V RMS
    - 绝缘电阻: 最小50兆欧,在100V或200V直流电压下保持1分钟
    - 接触电阻: 最大30毫欧
    - 耐压测试: 最小250V交流电压保持1分钟
    - 机械特性:
    - 耐久性测试: 5000次
    - 插入力: 最大0.3公斤
    - 拔出力: 最小0.3公斤
    - 材料与表面处理:
    - 塑料外壳: PBT,UL94V-0认证,黑色
    - 中心针: 黄铜,镀镍
    - 触点#1: 黄铜,镀锡
    - 触点#2: 磷青铜,镀锡
    - 触点#3: 黄铜,镀锡
    - 安全认证: CSA/NRTL认证文件号LR78160,UL认证文件号E140125

    产品特点和优势


    KLDHCX系列具有以下显著特点:
    - 内置DC开关: 可以在需要时关闭直流电源,提高系统的可靠性和安全性。
    - 多种中心针直径选择: 2.0mm和2.5mm的设计使其能够适应不同的应用需求。
    - 高耐久性: 通过了5000次耐久性测试,确保长期稳定使用。
    - 安全认证: 已获得UL和CSA的双重认证,保障产品的质量和可靠性。

    应用案例和使用建议


    - 应用案例:
    - 笔记本电脑和掌上电脑: 这种电源插座广泛应用于这些便携式设备,提供稳定的直流电源。
    - 便携式调制解调器: 在户外使用时,稳定的电源输入对于设备的正常运行至关重要。
    - 使用建议:
    - 在使用过程中,确保插入力不超过最大值0.3公斤,避免损坏插头。
    - 配合使用Kycon的锁定插头(调叉设计)KLDX-PA-0202-A-LT或KLDX-PA-0202-B-LT,以确保良好的接触和锁定效果。

    兼容性和支持


    - 兼容性: KLDHCX系列推荐与Kycon的锁定插头(调叉设计)配套使用,如KLDX-PA-0202-A-LT或KLDX-PA-0202-B-LT。如果使用非锁定插头,则也需要调叉设计的插头。
    - 支持: 厂商提供了多项认证文件,包括CSA/NRTL和UL认证,确保产品的质量和可靠性。同时,提供详细的2D图纸和3D模型文件,方便集成到设计中。

    常见问题与解决方案


    - 问题: 插入和拔出插头时感觉吃力。
    - 解决方案: 确保使用符合标准的插头,并检查是否有异物阻碍。如果插头已磨损,建议更换新的插头。
    - 问题: 电源插座温度过高。
    - 解决方案: 检查是否有短路现象,必要时请调整负载电流。确保安装位置通风良好,避免过热。

    总结和推荐


    KLDHCX系列高电流PCB板安装型DC锁定电源插座凭借其独特的功能和显著优势,在便携式电子设备中表现出色。其内置的直流电源开关、高耐久性和多种认证使其在市场上具有很强的竞争力。因此,强烈推荐使用该产品,特别是对于那些对电源稳定性有高要求的应用场合。

KLDHCX-0202-ALT参数

参数
长*宽*高 9mm(长度)*15.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

KLDHCX-0202-ALT厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDHCX-0202-ALT数据手册

厂牌 PDF简要描述 下载
KYCON 套管 - 电源连接器 KYCON KLDHCX-0202-ALT KLDHCX-0202-ALT数据手册

KLDHCX-0202-ALT封装设计

查看详情并下载
Symbol
Footprint
3D Model
