712AC

产品分类: 套管 - 电源连接器
厂牌: SWITCHCRAFT
产品描述: Conn DC Power RCP ST Cable Mount 1 Port
供应商型号: SC3492-ND
供应商: Digi-Key
标准整包数: 1
SWITCHCRAFT 套管 - 电源连接器 712AC

712AC概述

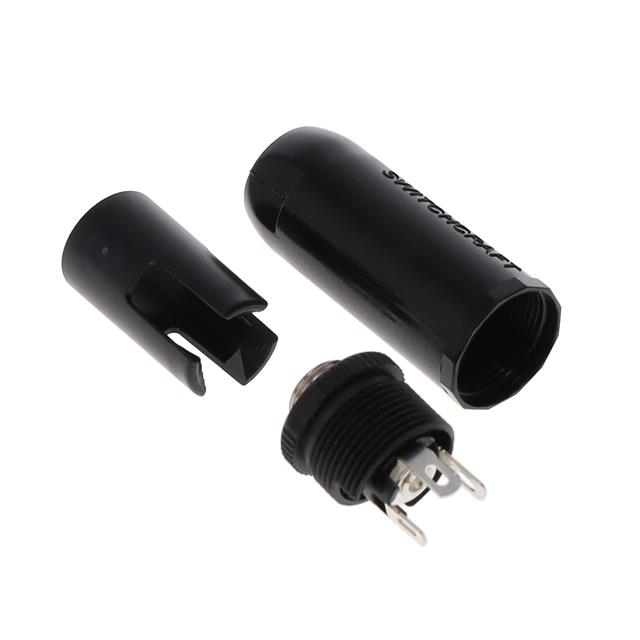

    # 电子元器件技术手册:FLEX RELIEF HANDLE CABLE CLAMP JACK & BUSHING

    产品简介


    本技术手册涵盖了Switchcraft Inc.生产的一系列FLEX RELIEF HANDLE CABLE CLAMP JACK & BUSHING(柔性减震手柄电缆夹具接线端子和衬套)。这些组件主要应用于需要灵活电缆管理的电子设备中。它们的设计旨在提供稳定的电缆固定和减震效果,适用于多种电子设备,如通信设备、计算机系统和其他需要可靠电缆管理的应用场合。

    技术参数


    以下是这些产品的关键技术规格:
    | 部件号 | 额定电流 (A) | 螺纹规格 | 弹簧销直径 | 灵活减震范围 (英寸) |

    | 712AC | 0.75 | 5/16-32 | 0.12 | 无 |
    | 712ACF | 0.75 | 5/16-32 | 0.12 | 0.190 - 0.220 |
    | 712ACFL | 0.75 | 5/16-32 | 0.12 | 0.220 - 0.250 |
    | 722AC | 1.51 | 5/16-32 | 0.12 | 无 |
    | 722ACF | 1.51 | 5/16-32 | 0.12 | 0.190 - 0.220 |
    | 722ACFL | 1.51 | 5/16-32 | 0.12 | 0.220 - 0.250 |
    | 732AC | 0.58 | 5/16-32 | 0.10 | 无 |
    | 732ACF | 0.58 | 5/16-32 | 0.10 | 0.190 - 0.220 |
    | 732ACFL | 0.58 | 5/16-32 | 0.10 | 0.220 - 0.250 |
    工作环境和电气特性
    - 材料:手柄和电缆夹具为热塑性塑料,黑色;弹性体为热塑性弹性体;衬套为铜合金,镍镀层;电源插座外壳为铜合金,镍镀层;绝缘壳体为热塑性塑料,黑色;终端绝缘子为酚醛树脂;针、弹簧和终端为铜合金,银镀层。
    - 载流能力:这些部件只能用于负载下的连接或断开,不应用于带负载的连接操作。
    - 包装:未组装。
    - 环保认证:符合RoHS标准。

    产品特点和优势


    1. 可靠的电缆固定:柔性减震设计确保电缆不会因为外部力量而松动或损坏。
    2. 广泛的适用性:不同型号的产品覆盖不同的电缆尺寸范围,适用于多种应用场景。
    3. 坚固耐用:所有部件采用高耐久材料制造,确保长期稳定运行。
    4. RoHS合规:符合环保标准,适合对环境要求较高的应用场合。

    应用案例和使用建议


    应用案例
    这些产品常用于需要高度灵活性和稳定性的电子设备中,例如通信基站、服务器机柜和医疗设备。例如,在一个网络通信设备中,这些组件被用来固定和保护通信电缆,避免因振动或其他外力导致的损坏。
    使用建议
    1. 选择合适的型号:根据电缆直径选择合适的部件型号,以确保最佳固定效果。
    2. 正确安装:遵循手册中的安装指南进行装配,确保所有部件正确安装并固定。
    3. 定期检查:定期检查这些组件的状态,及时更换磨损部件以保持良好的电缆管理效果。

    兼容性和支持


    - 兼容性:这些部件与Switchcraft Inc.生产的其他电子元件具有良好的兼容性。
    - 支持和维护:制造商提供全面的技术支持和维护服务,用户可以通过官方网站获取详细的技术文档和支持。

    常见问题与解决方案


    1. 问题:电缆固定不稳
    - 解决方案:确认选择的部件型号是否适合当前使用的电缆尺寸,按照手册中的指导重新安装。

    2. 问题:无法拆卸已安装的部件
    - 解决方案:检查是否使用正确的工具,并按照手册中的步骤进行操作。
    3. 问题:接线端子接触不良
    - 解决方案:检查接线端子是否有氧化现象,如有则进行清洁处理。

    总结和推荐


    综合评估
    这些FLEX RELIEF HANDLE CABLE CLAMP JACK & BUSHING以其可靠的电缆固定能力和广泛的适用性在市场上脱颖而出。它们不仅提供了优异的机械性能,还符合环保标准,适合各种高端应用场景。其灵活的设计使得这些部件能够适应不同尺寸的电缆,从而为用户提供了极大的便利。
    推荐使用
    总体而言,我们强烈推荐Switchcraft Inc.的FLEX RELIEF HANDLE CABLE CLAMP JACK & BUSHING。无论是用于通信设备还是工业控制系统,这些部件都能提供卓越的性能和可靠性。同时,制造商提供的全面支持也增强了用户的使用体验。

712AC参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

712AC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

712AC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 电源连接器 SWITCHCRAFT 712AC 712AC数据手册

712AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
