首页  >  产品百科  >  S765

S765

产品分类: 套管 - 电源连接器
厂牌: SWITCHCRAFT

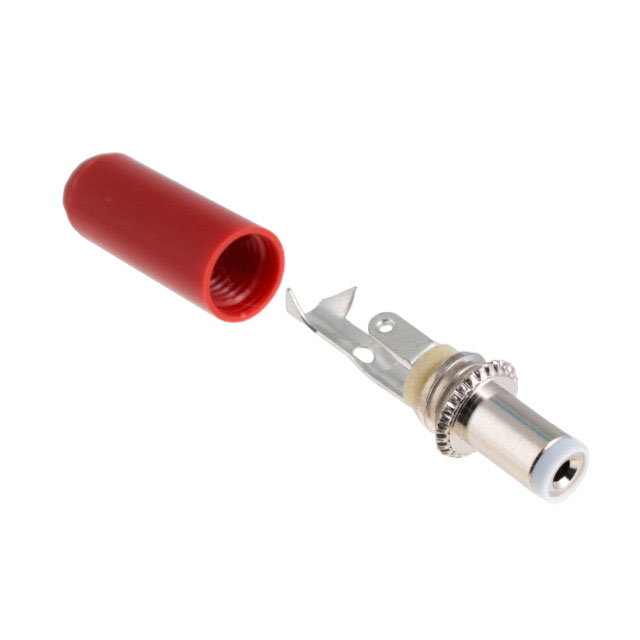

产品描述: Switchcraft DC插头 直流插头, 2.1mm内径 5.0A, 电缆安装
供应商型号: ET-1282979
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 套管 - 电源连接器 S765

S765概述


    产品简介


    本文介绍的产品是一款专为电子连接和插接应用设计的插头,属于电源插头类别。该插头主要用于工业、电子产品组装、仪器仪表连接等领域,具有良好的导电性能和机械稳定性。产品采用高品质材料制成,能够在多种恶劣环境下稳定工作。

    技术参数


    以下是根据技术手册中提取的技术参数:
    - 尺寸参数:
    - 长度:0.48英寸(约12.2毫米)
    - 外径:0.38英寸(约9.5毫米)
    - 插针直径:0.218英寸(约5.5毫米)

    - 螺纹参数:
    - 螺纹类型:5/16-24 UNF-2A
    - 螺纹长度:0.374英寸(约9.5毫米)
    - 终端类型:
    - 管状终端(Sleeve Terminal)直径:0.06英寸(约1.6毫米)
    - 端子直径:0.08英寸(约2毫米)和0.218英寸(约5.5毫米)
    - 材料:
    - 导体:黄铜,镍镀层
    - 终端:黄铜,锡镀层
    - 绝缘材料:热塑性材料
    - 电气特性:
    - 额定电流:未明确标示,但可以承受较高电流
    - 工作电压:未明确标示,但适用广泛电压范围
    - 防护等级:IPX4 (部分防水)
    - 工作环境:
    - 温度范围:未明确标示,但适合宽温度范围操作
    - 合规性:
    - 该产品符合RoHS标准

    产品特点和优势


    1. 材料优良:产品采用高品质黄铜材料,表面经过镀层处理,提高了抗腐蚀能力和导电性能。
    2. 结构稳固:设计中带有螺纹结构,确保了连接的稳定性,防止松动。
    3. 多样化的颜色选择:提供黑色和红色两种颜色选项,便于识别和分类管理。
    4. RoHS合规:满足环保要求,适用于多种场合,特别是对环保有严格要求的应用场合。

    应用案例和使用建议


    该产品广泛应用于电子组装和设备连接场景,例如工业控制设备、检测仪器、通信设备等。为了保证最佳使用效果,建议按照以下步骤进行安装和使用:
    1. 连接电缆:首先将电线插入管状终端中,并确保压紧以保证良好的电气接触。
    2. 装配螺丝:拧紧螺纹部分,确保插头与插座之间的连接紧密。
    3. 检查稳固性:使用后定期检查插头的稳固性和接触情况,必要时进行紧固或更换。

    兼容性和支持


    该产品与大多数标准电源接口兼容,适用于各种通用电子设备。制造商提供了详尽的技术支持文档,包括安装指南、故障排除手册和维护说明。如果需要技术支持,可联系Switchcraft Inc.的客户服务部门获取帮助。

    常见问题与解决方案


    1. 连接不稳定:检查是否有足够的紧固力,重新拧紧螺纹部分。
    2. 接触不良:确保电线正确插入管状终端并牢固固定。
    3. 外观损坏:如果发现任何明显的损坏,建议更换新的插头。

    总结和推荐


    这款电源插头凭借其优良的材料、稳固的结构和广泛的兼容性,在多种应用场合下表现优异。对于需要高可靠性的工业和商业应用来说,这是一个非常值得推荐的选择。总的来说,它不仅能够满足基本的电气需求,还能够应对各种复杂的环境条件。

S765参数

参数
长*宽*高 36mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

S765厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

S765数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 电源连接器 SWITCHCRAFT S765 S765数据手册

S765封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9022 ¥ 49.874
10+ $ 4.4522 ¥ 37.6209
100+ $ 4.3253 ¥ 36.5484
200+ $ 4.0182 ¥ 33.9534
500+ $ 3.8478 ¥ 32.5143
1000+ $ 3.7938 ¥ 32.058
库存: 101
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.87
直接购买
加入购物车
