DCJ250-20-B-K1-A

产品分类: 套管 - 电源连接器
产品描述: Conn DC Power Jack PL 2 POS Solder RA Thru-Hole 2 Terminal 1 Port
供应商型号: 2673247
供应商: element14
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY 套管 - 电源连接器 DCJ250-20-B-K1-A

DCJ250-20-B-K1-A概述

    # 电子元器件技术手册:DC Power Jack, Ø2.50mm (DCJ250-20)

    1. 产品简介


    基本信息

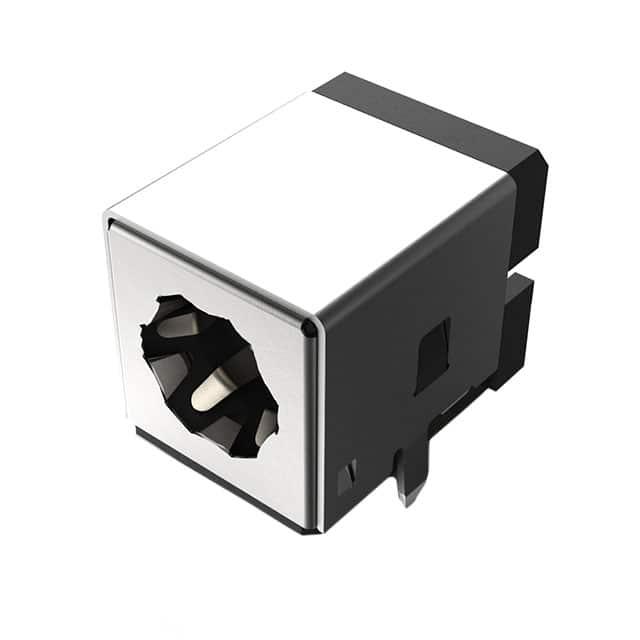

    DC Power Jack, Ø2.50mm(型号:DCJ250-20)是一款通过通孔安装的水平型直流电源插座,具备屏蔽设计及定位销,适用于各种需要稳定供电接口的设备。其核心应用领域涵盖消费电子、工业控制设备、通信设备以及其他需要高可靠性的电子产品。
    主要功能
    - 供电接口:用于连接直流电源线,提供稳定的电能传输。
    - 屏蔽设计:有效降低电磁干扰(EMI),确保信号完整性。
    - 定位销:提高插拔精准度和稳定性。
    - 耐温设计:可适应广泛的温度范围,适合多种复杂工作环境。

    2. 技术参数


    以下是产品的详细技术规格:
    | 参数名称 | 规格值 |

    | 额定电压 | 30V DC |
    | 额定电流 | 8A |
    | 接触电阻 | 初始值≤30mΩ,最大值≤50mΩ |
    | 绝缘电阻 | ≥100 MΩ(250V DC) |
    | 耐压等级 | 500V AC(1分钟) |
    | 操作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -25°C 至 +80°C |
    | 防潮能力 | 相对湿度≤80% |
    其他性能指标
    - 插拔寿命:5,000次操作循环(每次操作时间20~30秒)
    - 接触力:插入和拔出力为3~30N
    - 温升:当电流为额定值时,引脚温升不超过30°C

    3. 产品特点和优势


    独特功能
    1. 屏蔽设计:采用金属外壳,能够有效屏蔽外界电磁干扰,保证信号传输质量。
    2. 耐用性强:经过5,000次操作循环测试,确保长时间使用无明显损耗。
    3. 快速定位:定位销的设计方便准确安装,提升装配效率。
    4. 宽温域适用:能够在极端温度条件下稳定运行,满足多样化需求。
    市场竞争力
    - 可靠性高:严格的电气和机械性能测试确保产品质量。
    - 兼容性强:广泛应用于多种设备,是主流设计的理想选择。
    - 成本效益:性价比高,适合大批量生产。

    4. 应用案例和使用建议


    应用场景
    DCJ250-20系列广泛应用于消费类电子产品(如智能手机充电接口)、家用电器(如空气净化器供电端口)以及医疗设备等领域。
    使用建议
    1. 在高温或高湿环境下使用时,需注意定期清洁接口以避免积尘或水分影响性能。
    2. 高频次插拔场景下,建议优先选择插拔寿命更高的产品型号。
    3. 安装过程中确保接地良好,以最大化屏蔽效果。

    5. 兼容性和支持


    兼容性
    DCJ250-20可通过标准焊接工艺与多数主流电路板兼容,适配多种配套插头。
    支持和服务
    制造商提供全面的技术文档和售后服务,包括样品测试、定制化服务和技术咨询等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 确保正确插入并检查是否有异物卡住 |
    | 温度过高导致接口烧毁 | 检查负载是否超过额定值,必要时增加散热措施 |
    | 插头频繁损坏 | 使用更高频次插拔寿命的产品型号 |

    7. 总结和推荐


    产品评估
    DCJ250-20凭借其出色的性能、稳定的质量和广泛的兼容性,成为众多电子设备的理想选择。其在恶劣环境下的表现尤为突出,适合各种高要求的应用场景。
    推荐意见
    我们强烈推荐此产品用于需要高可靠性、低维护成本且追求经济实惠的项目中。无论是开发阶段还是大规模量产,DCJ250-20都能满足您的需求。

DCJ250-20-B-K1-A参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

DCJ250-20-B-K1-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

DCJ250-20-B-K1-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY 套管 - 电源连接器 GLOBAL CONNECTOR TECHNOLOGY DCJ250-20-B-K1-A DCJ250-20-B-K1-A数据手册

DCJ250-20-B-K1-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
