KLDVX-0202-A

产品分类: 套管 - 电源连接器
厂牌: KYCON
产品描述: Conn Power PIN 3 POS Solder ST Thru-Hole 3 Terminal 1 Port
供应商型号: 806-KLDVX-0202-A
供应商: Mouser
标准整包数: 1
KYCON 套管 - 电源连接器 KLDVX-0202-A

KLDVX-0202-A概述

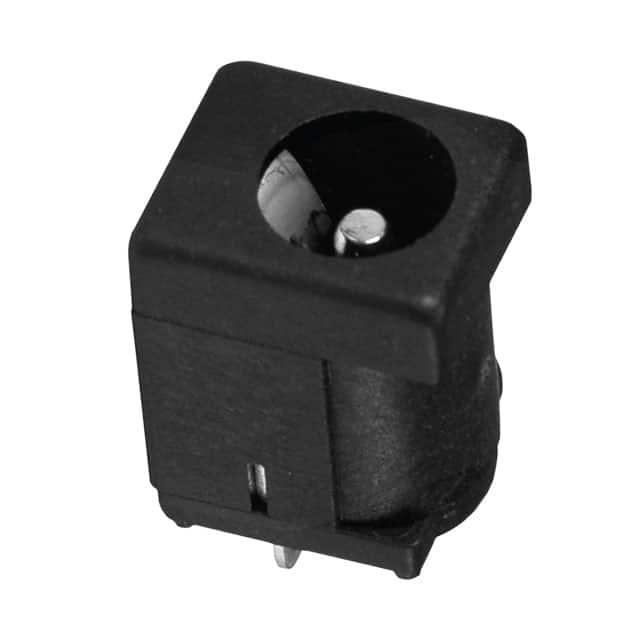

    KLDVX 系列垂直PCB安装直流电源插孔

    产品简介


    KLDVX系列垂直PCB安装直流电源插孔是一款专为电子设备设计的高品质连接器。该产品具有2.0mm和2.5mm两种中心针直径,通过垂直安装方式固定于PCB板上,内置直流电源开关,符合CSA/NRTL认证标准。适用于各种电子设备,包括通信设备、工业自动化控制系统和消费电子产品等。

    技术参数


    - 材料与镀层:
    - 塑料外壳:高耐热热塑性塑料,UL94V-0阻燃等级,黑色
    - 中心针:黄铜,镍镀层
    - 接触#1:黄铜,磨砂锡镀层
    - 接触#2:磷青铜,磨砂锡镀层
    - 接触#3:黄铜,磨砂锡镀层
    - 电气特性:
    - 接触电阻(测试前):
    - 触点间:最大30毫欧姆
    - 插头至触点:最大50毫欧姆
    - 接触电阻(测试后):
    - 触点间:最大60毫欧姆
    - 插头至触点:最大100毫欧姆
    - 额定电压:24V DC
    - 额定电流:3.5A
    - 绝缘电阻:最小100兆欧姆
    - 介电强度:500V AC RMS持续1分钟
    - 机械特性:
    - 寿命测试:5000次循环
    - 插入力:0.3kg - 2.0kg
    - 拔出力:0.3kg - 2.0kg
    - 工作温度范围:-25℃到+85℃

    产品特点和优势


    - 垂直安装设计:减少了空间占用,便于布局紧凑的电路板设计。
    - 内置直流电源开关:便于设备管理,提供更安全的操作体验。
    - 高可靠性:通过严格的寿命测试,确保长期稳定运行。
    - 多标准认证:满足多项国际安全标准,确保产品质量与安全性。

    应用案例和使用建议


    - 通信设备:KLDVX插孔可以用于路由器、交换机等设备的电源接口,确保稳定可靠的电力传输。
    - 工业自动化控制系统:在工厂自动化系统中,使用该插孔作为电源接口,可以提高系统的可靠性和安全性。
    - 消费电子产品:适用于平板电脑、智能手机等消费电子设备的电源接口,简化内部布线,提升美观度。
    使用建议:
    - 在高温环境下使用时,确保周围环境通风良好,以减少热积聚的风险。
    - 定期检查接触点是否有磨损,必要时更换插孔,保证长期稳定的电气连接。

    兼容性和支持


    KLDVX系列插孔具有良好的兼容性,可与其他标准直流电源线缆匹配。Kycon公司提供全面的技术支持和售后服务,确保用户能够顺利解决问题。

    常见问题与解决方案


    - 问题:插拔时插入力过大
    - 解决办法:检查插孔是否安装到位,如有磨损或损坏应及时更换。
    - 问题:接触不良
    - 解决办法:清洁接触点,去除表面氧化物,确保连接良好。
    - 问题:插孔过热
    - 解决办法:检查电源输出是否正常,避免过载;同时确保良好的散热条件。

    总结和推荐


    KLDVX系列垂直PCB安装直流电源插孔凭借其独特的设计和优良的性能,成为各类电子设备的理想选择。它不仅满足多种安全标准,还具备卓越的耐用性和可靠性。对于需要高质量电源接口的应用场合,我们强烈推荐使用KLDVX系列插孔。

KLDVX-0202-A参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

KLDVX-0202-A厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDVX-0202-A数据手册

厂牌 PDF简要描述 下载
KYCON 套管 - 电源连接器 KYCON KLDVX-0202-A KLDVX-0202-A数据手册

KLDVX-0202-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
10+ $ 0.7268 ¥ 6.1415
25+ $ 0.6302 ¥ 5.3252
100+ $ 0.5665 ¥ 4.7869
250+ $ 0.513 ¥ 4.3349
500+ $ 0.4817 ¥ 4.0702
1000+ $ 0.4169 ¥ 3.5226
8000+ $ 0.4032 ¥ 3.407
库存: 3598
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.57
