61201621621

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距16p双排排针 线对板连接器, WR-BHD系列, 直角, 通孔安装
供应商型号: 1634398
供应商: 海外现货
标准整包数: 180

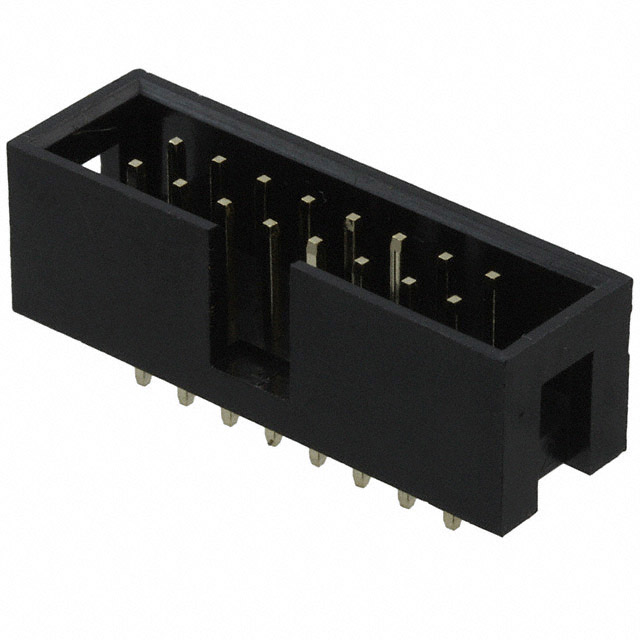

WURTH 矩形连接器 - 针座 - 公插针 61201621621

61201621621概述

    WR-BHD Male Box Header 技术手册概览

    产品简介


    WR-BHD Male Box Header 是一款专为通用电子设备设计的电连接器组件。这款电子元器件的主要功能是通过其16个针脚提供稳定的电气连接,广泛应用于消费电子、通信设备、工业控制等领域。

    技术参数


    - 尺寸(mm)
    - 长度 L:27.98 mm
    - 推荐孔距 pl:17.78 mm
    - 焊接孔间距 P:2.54 mm
    - 引脚间距:2.54 mm
    - 耐用性:30次插拔
    - 电气特性
    - 额定电流 IR:3 A
    - 工作电压:250 V (AC)
    - 绝缘电阻 RISO:1000 MΩ
    - 绝缘等级:UL94 V-0
    - 接触电阻 R:20 mΩ
    - 材料特性
    - 绝缘材料:PBT
    - 接触材料:铜合金
    - 接触镀层:金
    - 工作环境
    - 工作温度范围:-40°C 至 +105°C
    - 认证:RoHS、REACH、无卤素、UL认证

    产品特点和优势


    WR-BHD Male Box Header 的主要特点包括:
    - 高可靠性:30次插拔耐用性,确保长期使用稳定可靠。
    - 高绝缘等级:UL94 V-0级材料,确保良好的绝缘性能。
    - 适用温度范围广:可适应极端的工作环境,从-40°C到+105°C。
    - 易于焊接和维护:符合标准的焊接温度曲线,便于生产和维护。
    - 认证齐全:通过RoHS、REACH、无卤素和UL认证,确保符合环保和安全标准。

    应用案例和使用建议


    该连接器适用于多种应用场景,如消费电子产品、工业控制系统等。具体建议如下:
    - 高温环境:确保使用环境温度不超过105°C。
    - 机械冲击:避免直接机械冲击,例如叠板安装时要小心。
    - 清洁处理:避免使用刷子清洗,以免损坏关键区域。
    - 储存条件:推荐在原包装内储存,最长不超过12个月,以保持最佳状态。

    兼容性和支持


    WR-BHD Male Box Header 设计用于与Würth Elektronik eiSos GmbH & Co. KG的其他产品配合使用。建议在涉及军事、航空、医疗等高安全性应用时,提前告知并获得书面批准。公司提供技术支持和售后服务,确保产品的可靠性和持续可用性。

    常见问题与解决方案


    1. 组件不兼容:确保所有连接器都来自Würth Elektronik eiSos GmbH & Co. KG。
    2. 接触不良:检查接触面是否干净且无腐蚀。
    3. 温度超出范围:避免将组件暴露在超出-40°C至+105°C的工作温度范围内。
    4. 存储时间过长:尽量在发货后12个月内使用,避免长时间存储导致性能下降。

    总结和推荐


    WR-BHD Male Box Header 在设计和性能上表现出色,具备高可靠性、广泛适用性和良好的认证资质。它非常适合于需要稳定电气连接的应用场景。综合考虑其优异的性能和广泛的适用范围,强烈推荐使用这款连接器。
    如需进一步咨询或获取详细资料,请联系:
    Würth Elektronik eiSos GmbH & Co. KG
    电话:+49 (0) 79 42 945 - 0
    邮箱:eiSos@we-online.com
    网址:[www.we-online.com](http://www.we-online.com)

61201621621参数

参数
颜色 黑色
触头镀层厚度 - 配接 -
触头镀层 - 配接
排数 2
防护等级 -
类型 Header,Push-Pull
额定电流 3A
间距-配接 2.54mm
针脚数 16pin
长*宽*高 27.98mm(长度)*9.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

61201621621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61201621621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61201621621 61201621621数据手册

61201621621封装设计

查看详情并下载
Symbol
Footprint
3D Model
