62131421021

厂牌: WURTH
产品描述: Header,Push-Pull 1.27mm 2 14pin 1A 金 贴片安装
供应商型号: 3818065
供应商: 海外现货
标准整包数: 1

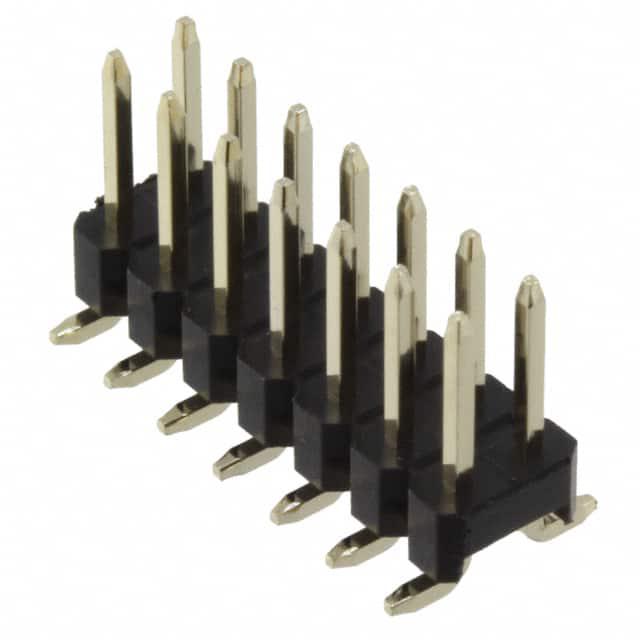

WURTH 矩形连接器 - 针座 - 公插针 62131421021

62131421021概述

    WR-PHD 1.27mm SMT Straight Dual Pin Header 技术手册

    产品简介


    WR-PHD 1.27mm SMT Straight Dual Pin Header 是一款专为通用电子设备设计的表面贴装型直插式双排引脚头。其主要功能是提供可靠的电气连接,广泛应用于各种消费电子、通信设备、工业控制系统及汽车电子等领域。

    技术参数


    - 外形尺寸: 长度L为8.89mm,引脚间距P为1.27mm,镀金引脚,厚度≤1.6mm。
    - 机械属性: 引脚数为14个,中间引脚间距Pl为7.62mm,可承受50次插拔循环。
    - 材料属性: 绝缘体采用PA9T材料,具有UL94 V-0阻燃等级;接触材料为铜合金,表面镀金。
    - 电气属性: 额定电流1A,耐受电压300V(AC),接触电阻最大为20mΩ,绝缘电阻最小为500MΩ。
    - 环境条件: 操作温度范围为-40°C至+105°C。
    - 认证: 符合RoHS指令和REACH法规,获得UL认证。

    产品特点和优势


    1. 高可靠性: 设计用于高可靠性的电气连接,具有50次插拔循环寿命。
    2. 安全标准: 不适用于安全性要求特别高的应用领域,例如军事、航空航天等。
    3. 兼容性强: 可以与We-Online的其他组件配套使用,确保系统的整体兼容性。
    4. 良好的环境适应性: 能够在-40°C至+105°C的宽温度范围内稳定工作。

    应用案例和使用建议


    该产品通常应用于消费电子、通信设备和工业控制系统的电路板上。为了确保最佳性能,建议在设计和组装过程中遵循以下建议:
    1. 预热阶段: 预热温度应在150°C到200°C之间,时间为60到120秒。
    2. 液态温度保持: 液态温度应保持在217°C以上,时间为60到150秒。
    3. 峰值温度: 峰值温度不得超过组件的Tc值,通常情况下,峰值温度不超过260°C。
    4. 冷却阶段: 冷却速率不应超过6°C/秒,总体冷却时间不应超过8分钟。

    兼容性和支持


    WR-PHD系列产品与其他We-Online组件具有良好的兼容性,用户可以放心使用。此外,Würth Elektronik还提供了详尽的技术支持文档和可靠性评估报告,帮助客户进行必要的可靠性测试和验证。

    常见问题与解决方案


    - 问题: 如何处理清洁过程中的刷子影响?
    - 解决方案: 推荐不使用刷子,以免对功能区域造成变形。
    - 问题: 长期存储可能导致的功能不良如何避免?
    - 解决方案: 确保所有产品在12个月内使用,并遵守制造商的存储条件。
    - 问题: 如何确保在高温环境下产品的正常运行?
    - 解决方案: 严格遵循推荐的焊接和冷却曲线,确保温度上升不会超过组件的最大耐受值。

    总结和推荐


    WR-PHD 1.27mm SMT Straight Dual Pin Header 是一款性能卓越的表面贴装型直插式双排引脚头,具备高可靠性、良好的环境适应性和广泛的适用性。尽管不适合高安全性要求的应用场合,但在一般电子设备中表现优异。强烈推荐使用该产品,特别是在需要可靠电气连接的各类电子产品中。
    以上内容是基于提供的数据表和技术手册生成的高质量技术文章。希望这些信息能为您的需求提供帮助。

62131421021参数

参数
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
排数 2
针脚数 14pin
类型 Header,Push-Pull
颜色 -
额定电流 1A
间距-配接 1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

62131421021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62131421021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 62131421021 62131421021数据手册

62131421021封装设计

查看详情并下载
Symbol
Footprint
3D Model
