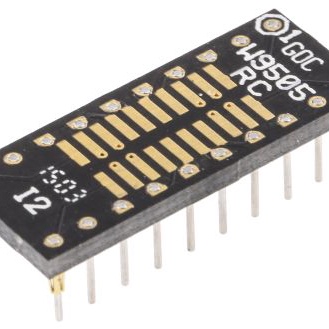

W9505RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 20 针母座 SOP至20 针公插 DIP, 1.27 mm, 2.54 mm节距, 通孔安装
供应商型号: 1582929
供应商: 海外现货
标准整包数: 5
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9505RC

W9505RC概述


    产品简介


    Winslow Adaptics SOP至DIP转换适配器
    Winslow Adaptics生产的SOP至DIP转换适配器主要用于原型设计过程中,将表面贴装器件(SMT)如SOIC(小外形集成电路)、SOJ(小型引脚栅格阵列)、SSOP(缩小型收缩外形封装)、TSOP(薄型缩小型收缩外形封装)和TSSOP(缩小型热增强型封装)安装到标准的2.54mm间距开发板上。这些适配器顶部设计有表面贴装焊盘,可焊接SMT器件,而底部则配备有标准的DIP引脚,方便插入标准的DIP插座或PCB板。

    技术参数


    - 包装尺寸和引脚数:
    - Pin数量:6-56不等
    - 封装长度:7.62mm - 73.66mm
    - 总宽度:7.62mm - 24.13mm
    - 引脚间距:0.50mm - 1.27mm
    - 主体厚度:1.6mm - 7.60mm
    - DIP引脚长度:0.635mm - 22.86mm

    产品特点和优势


    Winslow Adaptics的SOP至DIP转换适配器具有以下几个显著的特点和优势:
    1. 多功能兼容性:适用于多种SMT封装,能够显著提升器件在电路板上的灵活性和通用性。
    2. 简便的组装方式:通过表面贴装方式焊接SMT器件,随后通过插针插入标准的DIP插座或PCB,降低了生产成本并提高了组装效率。
    3. 高可靠性和稳定性:采用优质材料制造,保证了长期使用的可靠性和耐用性。
    4. 易于调试和测试:适配器的设计使得器件的测试和调试更加便捷,从而加快开发进程。

    应用案例和使用建议


    应用案例
    Winslow Adaptics的SOP至DIP转换适配器广泛应用于多种电路设计和原型制作场景,尤其适合需要灵活适应不同封装形式的设计。例如,在开发阶段用于测试新型集成电路的功能和可靠性;在批量生产前进行小规模试制;甚至在某些特定的小批量定制需求中,利用这种适配器可以降低生产成本。
    使用建议
    1. 选择合适的适配器:根据所用器件的封装类型和引脚数,选择合适的SOP至DIP转换适配器。
    2. 正确安装:在焊接时要确保表面贴装焊盘与SMT器件准确对齐,避免错位现象。在插入DIP引脚时,需注意插入角度和平行度。
    3. 注意兼容性:尽管适配器提供了高度的兼容性,但在大规模应用前最好先进行测试验证,确保与目标设备的兼容性。

    兼容性和支持


    - 兼容性:适配器能有效兼容多种SMT封装类型的器件,并支持将其转换为DIP格式,方便插入标准的DIP插座或PCB。
    - 支持:Winslow Adaptics提供了一系列的技术支持服务,包括产品使用指导、售后服务和技术咨询等,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现空洞或虚焊
    - 解决方法:确保焊接环境清洁无尘,使用适当温度和时间的焊接工艺,确保焊接面完全贴合。
    2. 问题:插入DIP引脚时出现偏差或接触不良
    - 解决方法:在插入DIP引脚前检查是否垂直和稳定,必要时可使用助焊剂或专门工具辅助安装。

    总结和推荐


    Winslow Adaptics的SOP至DIP转换适配器是一款集多功能性、高效性和高可靠性于一体的电子元件,特别适合于电路板的原型设计和小批量生产。它不仅提供了多种SMT封装与DIP插针之间的快速转换,还通过高度的兼容性和良好的支持服务满足了广大用户的多样化需求。总的来说,这款适配器是各类电子工程师和设计者的理想选择。

W9505RC参数

参数
安装方式 贴片安装,通孔安装

W9505RC厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

W9505RC数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS W9505RC W9505RC数据手册

W9505RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
