224-1275-19-0602J

厂牌: 3M
产品描述: Conn DIP Socket SKT 24 POS 2.54mm Wire Wrap ST Thru-Hole Box
供应商型号: N-224-1275-19-0602J
供应商: 云汉优选
标准整包数: 1
3M 用于IC/晶体管的插座 - 适配器 224-1275-19-0602J

224-1275-19-0602J概述

    3M™ Textool™ Receptacles for DIP Sockets 技术手册

    产品简介

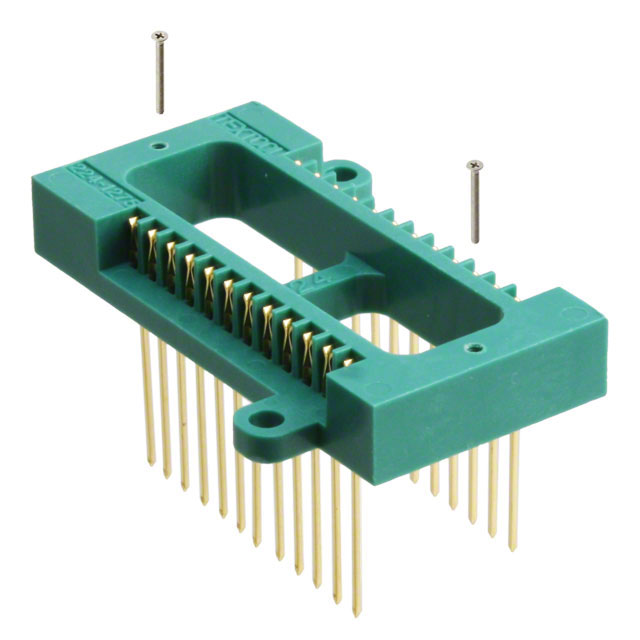

    3M™ Textool™ Receptacles for DIP Sockets 是一款专为DIP插座设计的匹配接头。这些接头包括通用型DIP和缩小型DIP,并配备了用于固定到电路板上的安装耳片。每个接头配有两颗螺丝,用于将插座牢固地固定在接头上。该产品提供多种连接选项,包括线绕尾部和焊锡尾部,以及带和不带安装耳片的选择。

    技术参数


    - 物理材料
    - 绝缘材料:玻璃填充聚砜(UL 94V-0防火等级)
    - 颜色:绿色
    - 标记:3M商标和型号标识
    - 接触部分
    - 材料:铍铜
    - 镀层:50微英寸镍下镀30微英寸金
    - 电气特性
    - 电流承载能力:1安培
    - 绝缘电阻:> 10^9 欧姆(在500伏直流电下)
    - 耐电压:1000伏有效值(海平面条件下)
    - 环境条件
    - 工作温度范围:-55°C至+125°C

    产品特点和优势


    3M™ Textool™ Receptacles for DIP Sockets的主要优势在于其广泛的兼容性和可靠的安全特性。通过玻璃填充聚砜制成的绝缘体和UL 94V-0防火等级,确保了长期稳定性和耐火性能。其独特的螺丝固定系统使得接头在电路板上更加稳固,不易松动。此外,灵活的尾部选项使得该产品能够适应不同的焊接和线绕需求,增强了其应用的广泛性。

    应用案例和使用建议


    - 应用案例:这些接头适用于需要高性能和可靠性的场合,如计算机、通信设备、工业控制系统等。例如,在复杂的工业控制环境中,这些接头可以确保信号传输的稳定性。
    - 使用建议:为了提高可靠性,建议在使用前检查所有接头和插座的机械连接是否牢固。此外,为避免因温度波动引起的热应力,建议合理布置电路板和周围组件,以保证良好的散热效果。

    兼容性和支持


    - 兼容性:3M™ Textool™ Receptacles for DIP Sockets与各种DIP插座完美匹配,无论是“通用DIP”还是“收缩DIP”。此外,它们支持多种安装方式,包括带和不带安装耳片的选项,适用于不同类型的电路板。
    - 支持:3M公司提供全面的技术支持和客户服务。对于任何安装或使用过程中遇到的问题,用户可以通过电话或官方网站联系技术支持团队获得帮助。

    常见问题与解决方案


    - Q1: 接头是否容易受到震动影响而松动?
    - A: 不会,因为接头配备有螺丝固定系统,能够确保在振动环境下仍然保持稳固。

    - Q2: 如何选择正确的尾部选项?
    - A: 尾部选项包括线绕尾部和焊锡尾部,根据具体的焊接要求和电路设计来选择最合适的选项。如有疑问,可咨询技术支持。

    总结和推荐


    3M™ Textool™ Receptacles for DIP Sockets凭借其优异的物理特性和电气性能,为各种复杂应用场景提供了可靠的解决方案。其强大的兼容性、灵活的安装方式以及卓越的耐用性使其在市场上具备较高的竞争力。因此,强烈推荐使用这款产品,特别是在需要高可靠性和稳定性的应用场景中。
    希望这篇综述能为您提供有价值的参考信息。如需进一步了解,请访问3M官方网站或直接联系销售和技术支持团队。

224-1275-19-0602J参数

参数
长*宽*高 45mm*32mm*32mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

224-1275-19-0602J厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

224-1275-19-0602J数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 - 适配器 3M 224-1275-19-0602J 224-1275-19-0602J数据手册

224-1275-19-0602J封装设计

查看详情并下载
Symbol
Footprint
