1106396-24

厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Adapter SKT 24 POS 2.54mm Solder ST Thru-Hole
供应商型号: A501-ND
供应商: Digi-Key
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 - 适配器 1106396-24

1106396-24概述


    产品简介


    基本介绍

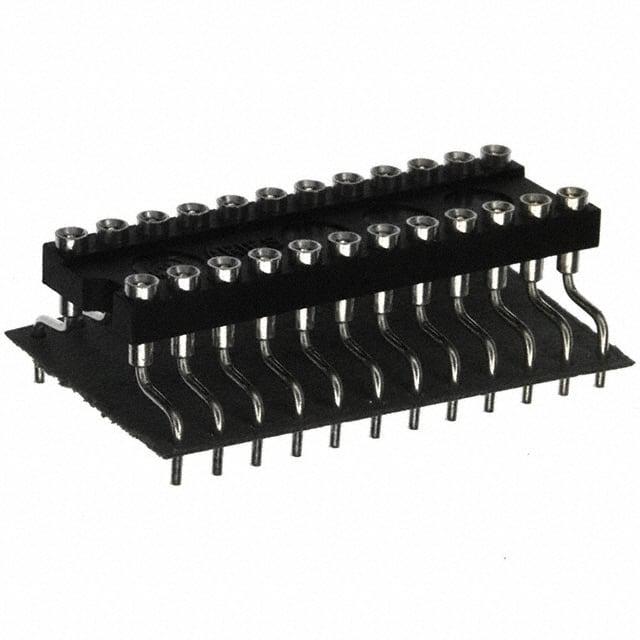

    本文介绍的是由ARI&ELECTRONICS公司生产的行对行双列直插式(DIP)适配器插座(Row-to-Row DIP Adapter Socket),型号分别为1106396和1107254。这款产品主要用于实现不同中心间距的电路板之间的互连。它允许在原本设计为0.600英寸(15.24毫米)中心间距的PCB上使用中心间距为0.300英寸(7.62毫米)的DIP器件,反之亦然。这种灵活性使其在多种应用场景中具有广泛的应用潜力。

    技术参数


    | 参数 | 规格 |

    | 插座体材料 | 黑色UL 94V-0玻璃填充4/6尼龙 |
    | 引脚体材料 | 黄铜360半硬,符合UNS C36000,ASTM B16/B16M标准 |
    | 引脚镀层 | 最低200微米(5.08微米)锡镀层,符合ASTM B545 Type 1标准,底层为100微米(2.54微米)镍,符合SAE AMS-QQ-N-290B标准 |
    | 接触部分材料 | 铍青铜,符合UNS C17200,ASTM B194-08标准 |
    | 接触镀层 | 最低30微米(0.762微米)金镀层,符合MIL-G-45204标准,底层为最低50微米(1.27微米)镍,符合SAE AMS-QQ-N-290标准 |
    | 接触电流额定值 | 3安培 |
    | 工作温度范围 | -221°F (-105°C)至+221°F (+105°C) |
    | 插入力 | 每针180克;基于直径0.018英寸(0.46毫米)测试导线 |
    | 拔出力 | 每针90克;基于直径0.018英寸(0.46毫米)测试导线 |
    | 正常力 | 每针140克;基于直径0.018英寸(0.46毫米)测试导线 |
    | 支持引脚直径 | 0.015至0.025英寸(0.38至0.64毫米) |
    | 支持引脚长度 | 0.110至0.150英寸(2.79至3.81毫米) |

    产品特点和优势


    这款适配器插座具有多种独特的功能和优势,其中包括:
    - 灵活多用性:允许使用不同中心间距的DIP器件,极大提升了PCB设计的灵活性。
    - 高可靠性:铍青铜材料制成的接触部分能提供可靠的电气连接。
    - 耐温性能:工作温度范围广泛,可在极端温度环境下保持稳定性能。
    - 抗拔力:每根针具有的较高拔出力和正常力保证了插座在使用过程中的稳定性。

    应用案例和使用建议


    应用案例
    1. 混合型PCB设计:该适配器插座可以用于同一块PCB上同时安装0.300英寸(7.62毫米)和0.600英寸(15.24毫米)中心间距的DIP器件,简化了复杂的PCB布局设计。
    2. 多代产品兼容:对于一些需要与多代产品兼容的设计,例如老旧型号与新版本之间的过渡,可以使用此适配器插座实现互连。
    使用建议
    - 选择合适的PCB孔径:根据手册建议,选用直径为0.035英寸(0.89毫米)±0.002英寸(0.05毫米)的PCB孔。
    - 考虑环境因素:确保使用环境的温度和湿度在规定的范围内,以保证最佳性能。

    兼容性和支持


    该产品与大多数标准DIP封装的器件兼容,可广泛应用于各种类型的电路板。此外,制造商提供了定制化服务,可根据客户需求提供特殊材料、电镀、尺寸和配置的产品。若有任何技术问题或需求咨询,建议直接联系工厂进行进一步沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座在高温环境下出现接触不良 | 确保插针与插座之间的温度在工作范围内,如有必要,可使用适当的热管理措施。 |
    | 引脚无法正确插入 | 检查引脚直径是否在规定范围内,并确认PCB孔径是否合适。 |
    | 插入或拔出时感觉异常阻力 | 可能是由于灰尘或其他杂质引起的,确保插头和插座清洁无阻。 |

    总结和推荐


    综上所述,ARI&ELECTRONICS公司的这款行对行DIP适配器插座具有较高的可靠性和广泛的应用场景。特别适合需要灵活互连不同中心间距DIP器件的设计。考虑到其出色的兼容性、高耐温能力和制造商提供的专业支持,推荐在多种电子设计项目中使用。如果您需要进一步定制化产品,也可以直接与制造商联系获取更多帮助。

1106396-24参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1106396-24厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

1106396-24数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 - 适配器 ARIES ELECTRONICS 1106396-24 1106396-24数据手册

1106396-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
