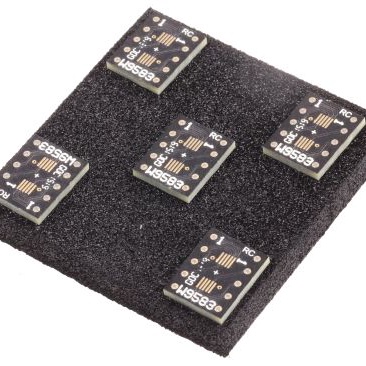

W9583RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 10 针母座 SOP至10 针公插 DIP, 0.5 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419385
供应商: 欧时
标准整包数: 5
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9583RC

W9583RC概述

    WINSLOW ADAPTICS SOP to DIP Generic Adapters 技术手册

    1. 产品简介


    WINSLOW ADAPTICS 的SOP至DIP转换适配器是一种专为原型设计的工具,允许工程师将SOIC(小型集成电路)、SOJ(小型外形晶体管)、SSOP(缩小型双列直插式封装)、TSOP(薄型小外形封装)和TSSOP(缩小型薄型小外形封装)等表面贴装器件(SMD)安装到具有2.54mm间距的开发板上。这些适配器在顶端配备表面贴装焊盘,可用于焊接表面贴装器件;而在底端则装配了2.54mm间距的针脚,可直接焊接到PCB上或插入任何标准的DIP插座中。

    2. 技术参数


    这些适配器提供了多种规格,具体尺寸如表格所示:
    | Part Number | RS Number | Pins | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
    |
    | W9585 | 7419388 | 6 | 7.62 | 10.16 | 1.27 | 7.62 | 5.20 | 2.40 |
    | W9594 | 7419381 | 8 | 10.16 | 10.16 | 0.50 | 7.62 | 8.00 | 2.10 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 多功能适配:适用于多种类型的SMD器件,简化电路板布局设计。
    - 易用性:表面贴装焊盘使得焊接更加方便,同时兼容标准DIP插座,方便灵活布局。
    - 高可靠性:采用高质量材料和工艺制造,确保长期稳定运行。
    - 设计灵活性:允许工程师轻松地从SMD转换到DIP器件,满足不同项目需求。

    4. 应用案例和使用建议


    这些适配器常用于以下应用场景:
    - 原型设计:允许在快速迭代的开发过程中测试不同SMD器件。
    - 教育培训:帮助学生理解不同封装形式之间的差异及其影响。
    - 项目验证:在有限预算内验证设计方案,减少昂贵器件的使用。
    使用建议:
    - 在选择适配器时,请根据具体需要的引脚数量和封装类型进行选择。
    - 确保焊接工艺符合制造商的建议,以确保连接质量。
    - 在布线时,注意信号完整性,避免不必要的干扰。

    5. 兼容性和支持


    这些适配器设计用于与大多数标准DIP插座和2.54mm间距的PCB兼容。此外,Winslow Adaptics提供详细的技术文档和支持服务,包括RoHS合规声明、焊接指南和设计规范。如有特定需求,可以联系销售办公室获取更多信息。

    6. 常见问题与解决方案


    - 问题1:焊盘位置不准确
    - 解决方案:请检查是否为所选适配器型号的正确版本,如有疑问,请联系销售部门。
    - 问题2:焊接后信号不稳定
    - 解决方案:确认焊接质量,并检查布线是否存在过多噪声或阻抗不匹配。
    - 问题3:不适合特定封装
    - 解决方案:确认适配器是否适合所需的封装类型,或者考虑定制选项。

    7. 总结和推荐


    WINSLOW ADAPTICS 的SOP至DIP转换适配器是一款设计精良且用途广泛的工具,适用于各类电子产品原型设计和测试。其高质量的设计和可靠的性能使其成为市场上非常有竞争力的产品。强烈推荐给所有需要灵活且高效地处理不同类型SMD器件的工程师和设计师。

W9583RC参数

参数
安装方式 贴片安装,通孔安装

W9583RC厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

W9583RC数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS W9583RC W9583RC数据手册

W9583RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
