18-351000-10

厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Socket SKT 18 POS 2.54mm Solder ST Thru-Hole
供应商型号: 18-351000-10
供应商: 国内现货
标准整包数: 4
ARIES ELECTRONICS 用于IC/晶体管的插座 - 适配器 18-351000-10

18-351000-10概述


    产品简介

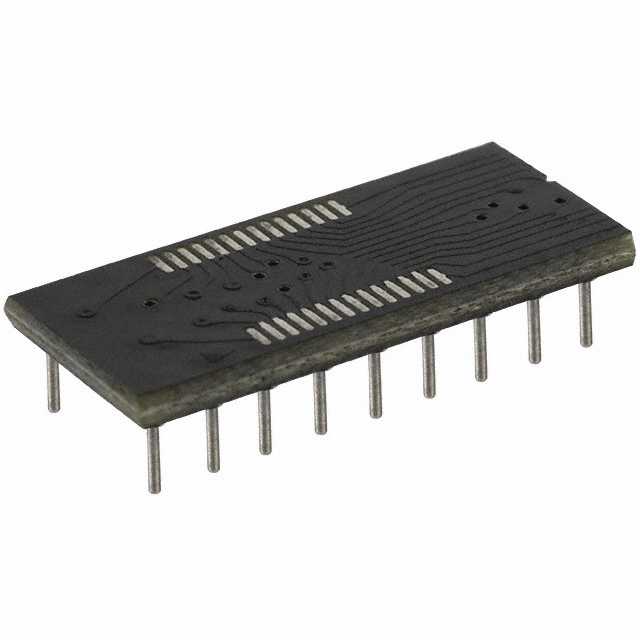

    SSOP-to-DIP Adapter 是一款专为解决表面贴装集成电路(SSOP IC)与通孔设计之间不兼容问题而设计的适配器。这款适配器支持0.65毫米引脚间距的SSOP IC,使得这些组件可以在传统的通孔电路板上使用。此外,该适配器非常适合原型制作和测试评估阶段。通过简单剪裁,用户可以调整适配器的尺寸以适应不同的设计需求。

    技术参数


    - 适配器主体材料: FR-4,厚度为0.062英寸 [1.58毫米]
    - 引脚材料: 黄铜360半硬质,符合UNS C36000、ASTM B16/B16M标准
    - 引脚镀层: 最小200微米 [5.08微米] 锡铅 (93/7) 按ASTM B579-73,覆盖最小100微米 [2.54微米] 镍 (按SAE AMS-QQ-N-290),再覆盖最小10微米 [0.25微米] 金 (按MIL-G-4524)
    - 电流承载能力: 1安培
    - 工作温度: 221°F [105°C]
    - 建议电路板孔径: 0.028 ±0.003 [0.71 ±0.08] 英寸
    - 引脚数选项: 14, 16, 18, 20, 24, 28

    产品特点和优势


    SSOP-to-DIP Adapter 的显著特点在于它能允许用户在通孔设计中使用0.65毫米引脚间距的SSOP IC。这种灵活性使得工程师和制造商能够在开发早期阶段进行快速原型制作和测试评估,从而节省时间和成本。另外,该适配器可通过简单的切割来适应不同尺寸的设计需求,进一步增强了其实用性和适用范围。该产品的高可靠性与稳定性的表现使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    该适配器广泛应用于电子工程项目的原型制作和测试评估中。例如,在开发一个需要高集成度且要求严格质量控制的新电子产品时,可以使用此适配器将SSOP IC轻松安装到标准电路板上。为了确保最佳效果,建议在使用前仔细检查适配器上的引脚镀层,以确认其适合预期的应用场景。此外,在长时间运行之前,对适配器进行详细的热循环测试也是必要的,以确保其长期稳定性。

    兼容性和支持


    该适配器可以直接插入标准IC插座中,这使得其在多种电路设计中的应用变得非常方便。Aries公司不仅提供标准的产品,还能够根据客户的具体需求定制设计和生产。特殊材料、镀层、尺寸和配置可以根据订单量进行供应。此外,Aries公司为用户提供了一整套的支持服务,包括技术支持和维护,确保客户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 适配器插入电路板时出现不稳定现象 | 检查插针是否完全垂直并正确插入电路板孔中 |
    | 引脚镀层磨损导致接触不良 | 更换新的适配器或重新镀层处理 |
    | 电路板上温度过高影响适配器性能 | 确保电路板散热良好,并选择合适的焊接方法 |

    总结和推荐


    综上所述,SSOP-to-DIP Adapter 是一款极为实用且高效的工具,特别适用于需要在通孔设计中使用0.65毫米引脚间距SSOP IC的应用场合。其多功能性、易于调整尺寸的特点以及出色的电气性能使其成为各种电子工程项目不可或缺的组成部分。我们强烈推荐这一产品,因为它能够显著提高开发效率和产品质量,帮助用户轻松应对复杂的设计挑战。

18-351000-10参数

参数
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 散装

18-351000-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

18-351000-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 - 适配器 ARIES ELECTRONICS 18-351000-10 18-351000-10数据手册
