W9324-ZC158

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 32 针公插 PLCC至32 针公插 PLCC, 1.27mm节距, 表面安装
供应商型号: 7419644
供应商: 海外现货
标准整包数: 1

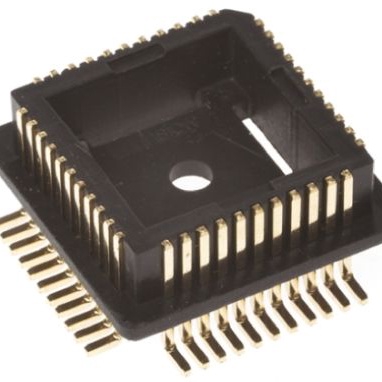

WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9324-ZC158

W9324-ZC158概述

    电子元器件产品技术手册:WINSLOW ADAPTICs

    1. 产品简介


    WINSLOW ADAPTICs 是一款高精度设计的表面贴装插头系列产品,旨在满足 PLCC(Plastic Leaded Chip Carrier)封装和其他类似封装的适配需求。该系列提供多种针脚数量(从 20 针到 84 针)和尺寸选项,广泛应用于电子制造、通信设备、计算机硬件及消费电子产品等领域。通过其多样化的产品线,ADAPTICs 可以有效解决不同电路板设计中与连接器相关的需求,确保电气连接的稳定性和可靠性。

    2. 技术参数


    | 参数类别 | 描述 |

    | 针脚数量 | 支持 20 至 84 针,可根据需要选择不同型号。 |
    | 外形尺寸 (mm) | 小型、大尺寸、双端等多种尺寸可选,具体参见下表。 |
    | 针脚长度变化 | 后缀标识针脚长度变化(如 -ZC174 表示 E=8.3mm)。 |
    | 适用环境 | 工作温度范围一般为 -40°C 至 +85°C,适合大多数工业和消费级应用场景。 |
    | 材料 | 主体采用高性能工程塑料,针脚为镀金铜合金,具备出色的耐磨性和导电性能。 |
    详细尺寸参考(单位:mm)
    | 型号 | 针脚数 | A | B | C | D | E (根据后缀) |
    ||
    | W9322-ZC138 | 20 | 8.7 | 15 | 15 | 8.7 | 10.2 |
    | W9323-ZC158 | 28 | 11.15| 17.4 | 17.4 | 11.15| 9.3 |
    | W9324-ZC160 | 32 | 13.6 | 19.9 | 17.4 | 11.02| 7.2 |
    | W9325 | 44 | 16.4 | 22.5 | 22.5 | 16.4 | 15.5 |

    3. 产品特点和优势


    1. 多样化设计:提供从小型至大型插头的多种尺寸,适应各种复杂 PCB 空间布局需求。
    2. 高可靠性:采用镀金针脚与高性能材料,确保长期使用的稳定性和抗腐蚀能力。
    3. 精准定位:精密模具制造工艺保证插头与插座之间的精确对齐。
    4. 灵活性强:针脚长度变化后缀允许定制化适配特定设计需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 移动通信设备(如智能手机主板连接)
    - 数据中心服务器内部模块互连
    - 汽车电子控制单元接口扩展
    使用建议:
    - 在高振动环境中,建议加强焊接点固定以防止松动。
    - 根据实际布板情况优先选择较短针脚版本以减少整体高度占用。

    5. 兼容性和支持


    WINSLOW ADAPTICs 与主流 PLCC 封装完全兼容,且支持大规模生产交付。公司提供全面的技术文档和支持服务,包括样品测试、批量生产和定制开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确保插头方向正确,检查针脚是否有弯曲现象。 |
    | 信号传输质量下降 | 检查针脚表面是否氧化,必要时重新清洁处理。 |
    | 插拔次数过多导致接触不良 | 更换新的插头或调整安装位置以改善接触效果。 |

    7. 总结和推荐


    总体而言,WINSLOW ADAPTICs 是一款设计精良、性能卓越的表面贴装插头产品。其多样化配置、高可靠性及灵活适配性使其成为众多电子产品制造商的理想选择。特别适用于需要紧凑布局和高效连接的场合。我们强烈推荐该产品用于各种高端电子设备的设计与制造过程中。

W9324-ZC158参数

参数
安装方式 贴片安装

W9324-ZC158厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

W9324-ZC158数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS W9324-ZC158 W9324-ZC158数据手册

W9324-ZC158封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 254.8218
25+ ¥ 244.6247
500+ ¥ 234.4169
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
