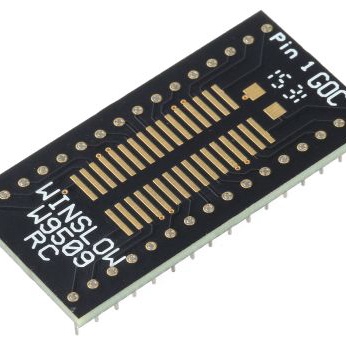

W9509RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 32 针母座 SOP至32 针公插 DIP, 1.27 mm, 2.54 mm节距, 通孔安装
供应商型号: 1582985
供应商: 海外现货
标准整包数: 5
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9509RC

W9509RC概述

    # WINSLOW ADAPTICS SOP to DIP通用适配器技术手册

    产品简介


    WINSLOW ADAPTICS 提供了一系列SOP到DIP通用适配器,旨在帮助工程师在2.54mm间距的开发板上进行SOIC、SOJ、SSOP、TSOP和TSSOP器件的原型设计。这些适配器的设计简单而高效,使得表面贴装(SMT)器件可以轻松过渡到传统双列直插式封装(DIP)形式。通过适配器,用户可以在不同类型的电路板之间实现灵活的互连,满足多样化的设计需求。
    主要功能
    - 表面贴装兼容性:顶部具有表面贴装焊盘,可直接焊接SMT器件。
    - 引脚灵活性:底部配备2.54mm间距的公制DIP针脚,便于插入标准DIP插座或焊接至PCB。
    应用领域
    - PCB原型开发
    - 教学与研究
    - 产品测试与验证

    技术参数


    以下为部分常用型号的技术参数:
    | 型号编号 | 针脚数 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |

    | W9585 | 6 | 7.62 | 10.16 | 1.27 | 7.62 | 5.20 | 2.40 |
    | W9594 | 8 | 10.16 | 10.16 | 0.50 | 7.62 | 8.00 | 2.10 |
    | W9501 | 8 | 10.16 | 10.16 | 1.27 | 7.62 | 9.20 | 3.40 |
    | W9583 | 10 | 12.70 | 10.16 | 0.50 | 7.62 | 7.00 | 3.20 |
    注释:
    - 所有尺寸单位为毫米,且可能根据需要调整。
    - 某些SM焊盘可能与DIL脚距略有偏移,若担心兼容性问题,请联系制造商咨询。

    产品特点和优势


    1. 多功能性:支持多种表面贴装器件类型,适应性强。
    2. 便捷性:快速将SMT器件转换为DIP形式,减少开发时间。
    3. 可靠性高:镀金或镀锡铅合金针脚确保长期稳定连接。
    4. 标准化设计:遵循2.54mm间距的行业标准,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 在一块开发板上同时安装多个不同封装类型的IC芯片。
    - 将SMT器件用于传统DIP插座中,简化测试过程。
    使用建议
    1. 焊接注意事项:在焊接过程中避免过热,以免损坏适配器或焊点。
    2. 匹配精度:对于偏移较大的情况,建议提前确认适配器的具体布局以保证兼容性。
    3. 散热管理:大功率器件需额外考虑散热设计,防止因高温导致性能下降。

    兼容性和支持


    - 兼容性:适配器广泛适用于主流的DIP插座和PCB板。
    - 技术支持:Winslow Adaptics提供详尽的产品文档和技术支持服务,可通过官网或销售部门获取进一步帮助。

    常见问题与解决方案


    1. 问题:焊接时针脚出现虚焊现象。
    解决方案:检查焊接温度和时间设置,必要时更换助焊剂。

    2. 问题:适配器无法牢固插入插座。
    解决方案:重新校准适配器位置,确保针脚完全对齐后再尝试插入。
    3. 问题:长时间使用后接触不良。
    解决方案:定期清洁针脚并检查是否有氧化现象,如有则用酒精棉轻轻擦拭。

    总结和推荐


    WINSLOW ADAPTICS 的SOP到DIP通用适配器凭借其高精度、多功能性和稳定性,在电子工程领域表现出色。其强大的兼容性及完善的售后支持使其成为研发和生产环节的理想选择。强烈推荐给需要快速原型制作的专业人士以及高校实验室用户。
    总体评价:★★★★★(满分五星)
    推荐指数:★★★★☆(四颗星)
    适用人群:电子工程师、教育机构、嵌入式系统开发者。
