WA028127FAJTRC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 28 针母座 PLCC至28 针公插 DIP, 2.54mm节距, 通孔安装
供应商型号: 7419357
供应商: 海外现货
标准整包数: 1
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WA028127FAJTRC

WA028127FAJTRC概述

    WINSLOW ADAPTICs WAxx127FAJT:PLCC到DIL适配器

    产品简介

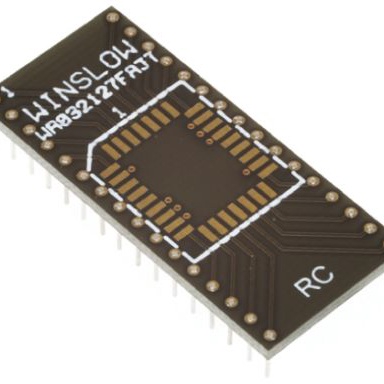

    WINSLOW ADAPTICs WAxx127FAJT是一款专为将PLCC(Plastic Leaded Chip Carrier)封装转换为DIL(Dual In-Line)封装而设计的适配器。这种适配器通过在顶面安装SMT(Surface Mount Technology)焊盘来接受PLCC器件,而在底面提供与DIL封装兼容的引脚。这种转换解决方案广泛应用于各种需要不同封装形式的电子设备中,适用于测试、过时和供应链问题,以及设备升级。

    技术参数


    以下是不同型号的PLCC到DIL适配器的具体技术参数:
    | 型号 | PLCC管脚数 | DIP管脚数 | 封装类型 | 长度 (mm) | 宽度 (mm) | 高度 (mm) |
    ||
    | WA020127FAJT | 20 | 20 | 通用 (1:1) | 27.94 | 20.32 | 1.6 |
    | WA028127FAJT | 28 | 28 | 通用 (1:1) | 35.56 | 17.78 | 1.6 |
    | WA032127FAJT | 32 | 32 | 通用 (1:1) | 40.64 | 17.78 | 1.6 |
    | WA044127FAJT | 44 | 40 | 1, 12, 23, 34 | 50.80 | 20.32 | 3.2 |
    | WA052127FAJT | 52 | 52 | 通用 (1:1) | 66.04 | 22.86 | 3.2 |
    | WA068127FAJT | 68 | 68 | 通用 (1:1) | 86.36 | 27.94 | 3.2 |
    | WA084127FAJT | 84 | 84 | 通用 (1:1) | 106.68 | 33.02 | 3.2 |

    产品特点和优势


    1. 通用性强:这些适配器可以灵活地适应多种PLCC到DIL的转换需求,适用于不同类型的电子设备。
    2. 简化电路板设计:适配器使得现有的电路板能够兼容不同的封装形式,从而降低了重新设计的难度和成本。
    3. 高性能材料:适配器采用高质量的FR4 PCB基材和镀镍锡(TRC - Sn over Ni)的引脚材料,保证了长期稳定的工作性能。
    4. 定制服务:可根据客户的具体需求进行定制,提供更个性化的解决方案。

    应用案例和使用建议


    - 测试设备:在设备测试过程中,如果需要将PLCC封装转换为DIL封装以兼容现有测试系统,这些适配器能很好地满足需求。
    - 设备升级:在进行设备升级时,可通过这些适配器将新的PLCC组件无缝集成到旧设备中。
    - 使用建议:确保在安装适配器前检查所有连接引脚是否正确无误,避免因接触不良导致的信号干扰或损坏。

    兼容性和支持


    - 兼容性:这些适配器与大多数标准PLCC和DIL封装兼容。
    - 支持:如果您有任何疑问或需要技术支持,请联系Winslow Adaptics的销售团队。此外,还可以要求特殊的镀层材料(如Au over Ni),详情请咨询销售人员。

    常见问题与解决方案


    1. 问:如何确保适配器与现有设备兼容?
    - 答:在购买前,请核对您的设备所支持的PLCC和DIL封装规格,以确保适配器的兼容性。
    2. 问:如果引脚出现磨损或损坏怎么办?
    - 答:检查引脚是否有明显的物理损伤。对于轻微的磨损,可使用适当工具小心修复。如果损坏严重,则可能需要更换适配器。
    3. 问:如何确保安装后的适配器稳定可靠?
    - 答:在安装过程中,确保所有引脚都正确插入,并使用适当的压接工具以确保良好的电接触。

    总结和推荐


    WINSLOW ADAPTICs WAxx127FAJT适配器提供了从PLCC到DIL封装的有效转换解决方案,适用于多种电子设备的测试、升级和兼容性改进。其优秀的材料质量和多功能性使其在市场上具有很高的竞争力。推荐使用该适配器来提升电子设备的兼容性和性能。
    更多详细信息,请访问 [Winslow Adaptics官网](www.winslowadaptics.com) 或联系销售人员。

WA028127FAJTRC参数

参数
安装方式 通孔安装

WA028127FAJTRC厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

WA028127FAJTRC数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS WA028127FAJTRC WA028127FAJTRC数据手册

WA028127FAJTRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
