WA13067DQAETRC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 36 针母座 QFN至36 针公插 PGA, 0.5 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419577
供应商: 欧时
标准整包数: 1

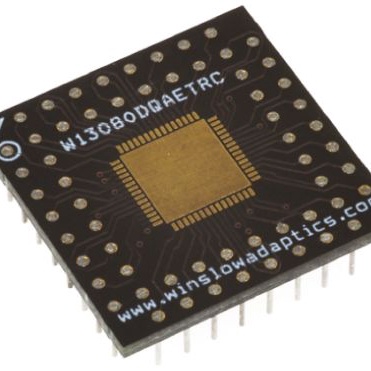

WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WA13067DQAETRC

WA13067DQAETRC概述

    WINSLOW ADAPTICs QFN to PGA Generic Adapters 技术手册

    1. 产品简介


    WINSLOW ADAPTICs 提供了一系列 QFN (Quad Flat No-lead) 到 PGA (Pin Grid Array) 的通用适配器。这些适配器专为方便 QFN、DFN (Dual Flat No-lead) 和 UTDFN (Ultra-Thin Dual Flat No-lead) 封装芯片的原型设计而设计。适用于标准 2.54mm 节距的开发板,允许将表面贴装器件(SMD)直接焊接到顶部的表面贴装焊盘上,并通过底部的 PGA 插针连接到其他 PCB 或适配器。它们适用于广泛的电子设计应用,如电路测试、教育和小型项目。

    2. 技术参数


    以下是各种型号的具体尺寸和技术参数:
    | 型号编号 | 封装尺寸 (mm) | 引脚数 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | D1 (mm) | E1 (mm) | F (mm) | G (mm) |
    |
    | WA13062DQAET | 3 x 3 | 4 (2x2) | 7.62 | 7.62 | 0.4 | 3.75 | 1.65 | 3.75 | 1.65 | 1.25 | 1.25 |
    | WA13041DQAET | 6 (3x2) | 7.62 | 7.62 | 0.4 | 1.40 | 0.20 | 1.40 | 0.20 | NP | NP |
    | WA13028DQAET | 8 (4x2) | 10.16 | 7.62 | 1.27 | 6.85 | 3.85 | 6.85 | 3.85 | NP | NP |
    | WA13082DQAET | 2 x 2 | 8 | 7.62 | 7.62 | 0.5 | 2.80 | 1.20 | 2.80 | 1.20 | 0.80 | 0.80 |
    详细表格请参考数据表。

    3. 产品特点和优势


    WINSLOW ADAPTICs QFN to PGA 适配器具有以下显著特点和优势:
    - 多功能性:适用于多种封装尺寸,从2x2 mm到12x12 mm,适合各种小型 SMD 设备。
    - 高兼容性:适配标准 2.54mm 节距的 PCB 板,方便连接和焊接。
    - 易于使用:只需将表面贴装器件焊接到适配器顶部,再通过适配器底部的 PGA 插针连接到目标 PCB。
    - 高可靠性:采用高品质材料制造,确保长期稳定的工作性能。
    - 性价比高:在保证质量的前提下提供经济实惠的价格,适用于各种研发和生产需求。

    4. 应用案例和使用建议


    这些适配器广泛应用于原型设计、教育和研发项目中,特别是在对小型 SMD 芯片进行测试时。具体应用如下:
    - 原型设计:将 QFN 封装的 IC 焊接到适配器上,便于进行电路功能验证。
    - 教学用途:适配器简化了小型 IC 的安装过程,帮助学生更好地理解 SMD 技术。
    - 小型项目:对于需要在有限空间内工作的项目,这些适配器提供了一种灵活且高效的解决方案。
    使用建议:
    - 在焊接前,务必清洁和预处理 SMD 设备的引脚。
    - 使用适当的工作环境温度和湿度,以避免焊接过程中出现冷焊或虚焊。
    - 在完成焊接后,确保所有引脚都牢固地焊接在位。

    5. 兼容性和支持


    这些适配器可以与大多数标准 2.54mm 节距的 PCB 板兼容。厂商提供了详尽的技术支持文档和用户手册,同时用户也可以联系 WINSLOW ADAPTICs 客户服务团队获得进一步的帮助。

    6. 常见问题与解决方案


    以下是一些常见的问题及对应的解决方案:
    - Q: 引脚未正确焊接怎么办?
    - A: 检查焊接温度和时间,确保引脚完全焊接。必要时,重新焊接或使用助焊剂辅助。
    - Q: 适配器不稳定,容易脱落怎么办?
    - A: 确保适配器底座与 PCB 板之间的焊接牢固。可以使用少量热熔胶加固。

    7. 总结和推荐


    总的来说,WINSLOW ADAPTICs QFN to PGA 适配器是一款性价比高且功能强大的工具,特别适用于需要频繁测试和调试小型 SMD 芯片的应用场景。其简单易用的设计、广泛的适用范围和良好的兼容性使其成为电子工程师和学生的理想选择。因此,我强烈推荐使用这款适配器。
