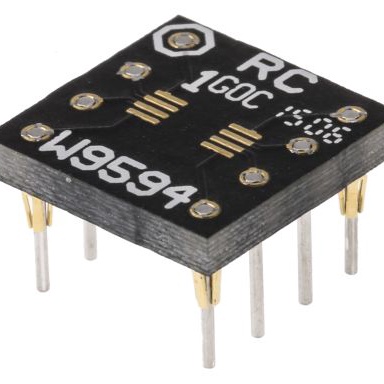

W9594RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 8 针母座 SOP至8 针公插 DIP, 0.5 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419381
供应商: 海外现货
标准整包数: 5
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9594RC

W9594RC概述

    SOP to DIP Generic Adapters 技术手册

    1. 产品简介


    SOP to DIP Generic Adapters 是一种用于原型设计的转接板,适用于多种表面贴装器件(SOIC、SOJ、SSOP、TSOP和TSSOP),这些器件通常采用2.54毫米间距的引脚。该适配器将这些表面贴装器件(SMD)转换为具有标准DIP(Dual In-line Package)插脚的器件,从而可以在2.54毫米间距的开发板上进行测试和调试。适配器的顶部带有表面贴装焊盘,可焊接SMD器件;底部则具有标准DIP插针,可以焊接至PCB板或插入标准DIP插座。

    2. 技术参数


    | 参数 | 描述 |
    | : | : |
    | 引脚数量 | 6到56个不等 |
    | A尺寸 | 尺寸范围从6.20mm到71.12mm |
    | B尺寸 | 10.16mm到73.66mm |
    | 引脚间距 | 0.50mm到2.54mm |
    | D尺寸 | 5.08mm到25.40mm |
    | E尺寸 | 1.27mm到22.86mm |
    | F尺寸 | 1.30mm到18.40mm |
    | 材料 | FR4板材(符合IPC4101A/21 CLASS B标准) |
    | 镀层 | Sn/Pb、ENIG、Matte Sn |

    3. 产品特点和优势


    - 多功能性:支持多种SMD封装类型,提高灵活性。
    - 易用性:便于将SMD器件转换为DIP器件,简化电路设计和调试过程。
    - 高兼容性:可以兼容标准DIP插座和PCB布局,方便集成到现有系统中。
    - 高质量材料:采用高质量FR4材料和镀层,保证长期稳定性和可靠性。

    4. 应用案例和使用建议


    - 电路原型设计:SOP to DIP Generic Adapters非常适合在早期设计阶段进行电路验证。
    - 教学实验:对于电子教育领域,这些适配器有助于学生更好地理解SMD器件的工作原理。
    - 产品测试:在正式生产前,可以通过这些适配器进行器件的初步测试和调试。
    使用建议:
    - 在焊接SMD器件时,请确保焊接温度和时间适当,避免损坏器件。
    - 在使用过程中,保持适配器的清洁,以确保良好的电气接触。
    - 对于大规模生产,建议考虑定制特定类型的适配器以满足具体需求。

    5. 兼容性和支持


    - 兼容性:这些适配器与标准DIP插座和各种2.54毫米间距的开发板完全兼容。
    - 支持:Winslow Adaptics提供详细的技术支持和售后服务,确保用户能够顺利使用产品。如需进一步信息,请联系销售办公室。

    6. 常见问题与解决方案


    1. 问题:某些SM焊盘与DIL脚位偏移导致适配不良。
    解决方案:联系Winslow Adaptics客服,他们可以根据具体情况调整焊盘位置。
    2. 问题:焊接过程中出现虚焊。
    解决方案:确保焊接温度和时间适宜,使用适当的助焊剂,并保持焊接点清洁。
    3. 问题:DIP插脚与插座接触不良。
    解决方案:检查插脚和插座是否干净,并确保插脚插入深度足够。

    7. 总结和推荐


    总体而言,SOP to DIP Generic Adapters是一款功能强大且易于使用的工具,特别适合需要将SMD器件转换为DIP器件的工程师和技术人员。其多功能性、高质量材料和广泛的兼容性使其在市场上具有很高的竞争力。强烈推荐使用这些适配器进行原型设计、教学实验和产品测试,以提高开发效率和可靠性。

W9594RC参数

参数
安装方式 贴片安装,通孔安装
