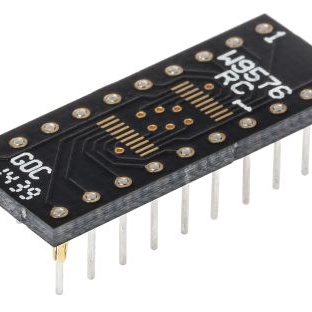

W9576RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 20 针母座 SOP至20 针公插 DIP, 0.5 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419417
供应商: 欧时
标准整包数: 5
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9576RC

W9576RC概述


    产品简介


    SOP到DIP通用适配器(SOP to DIP Generic Adapters)是Winslow Adaptics公司开发的一系列用于原型设计的电子元件。这些适配器能够使表面贴装器件(SMD)如SOIC、SOJ、SSOP、TSOP和TSSOP等在标准的2.54mm间距的开发板上进行测试和开发。适配器的顶部配有表面贴装焊盘,方便焊接SMD器件;底部则配有公头DIP引脚,可以在标准的DIP插座中直接插入,或者焊接在PCB板上。这种设计极大地提高了研发的灵活性和效率。

    技术参数


    以下是这些SOP到DIP适配器的主要技术规格:
    | Part Number | Number of Pins | A (mm) | B (mm) | C (Lead Pitch) (mm) | D (mm) | E (mm) | F (mm) |

    | W9585 | 10 | 12.70 | 10.16 | 0.50 | 7.62 | 7.00 | 3.20 |
    | W9594 | 8 | 10.16 | 10.16 | 0.50 | 7.62 | 8.00 | 2.10 |
    | W9501 | 8 | 10.16 | 10.16 | 1.27 | 7.62 | 9.20 | 3.40 |
    | W9510 | 40 | 50.08 | 20.32 | 1.27 | 15.24 | 14.70 | 11.30 |
    注:所有尺寸单位为毫米,具体尺寸可能根据型号不同而有所变化。此外,有些表面贴装焊盘会偏离DIL引脚布局。

    产品特点和优势


    1. 多功能性:支持多种封装类型的SMD器件,从6针到56针不等。
    2. 灵活性:既可焊接于PCB板,也可使用标准DIP插座进行测试。
    3. 耐用性:采用高质量材料制造,引脚镀层具有良好的抗氧化性。
    4. 易于使用:简化了从SMD到DIP转换的过程,加快开发周期。

    应用案例和使用建议


    这些适配器广泛应用于电路板的设计与验证阶段,尤其是在新产品开发过程中。例如,当您需要将某种特定封装的SMD芯片测试其功能时,可以直接使用适配器将其焊接至2.54mm间距的测试板上。此外,还可以将其直接插拔到标准DIP插座中进行功能性测试。为了更好地发挥其作用,建议在选择适配器时考虑实际应用中的温度范围、振动等因素,确保所选型号能承受实际环境的考验。

    兼容性和支持


    这些适配器与其他电子元器件具有良好的兼容性,可以无缝集成到现有的电路设计中。Winslow Adaptics公司还提供详细的订购信息和相关技术支持,包括针对特定客户需求的定制化服务。具体支持包括:
    - RoHS合规性声明(见链接)
    - 不同规格的基板和PCB厚度
    - 多种镀层选项,如ENIG、HASL等

    常见问题与解决方案


    1. 问题:某些表面贴装焊盘偏离DIL引脚布局。
    解决方案:若此布局导致问题,可直接联系Winslow Adaptics办公室寻求帮助。
    2. 问题:不确定所选适配器是否适合具体应用。
    解决方案:根据具体的应用需求,对比不同型号的技术规格表来选择最合适的适配器。

    总结和推荐


    综上所述,Winslow Adaptics的SOP到DIP通用适配器是一款功能强大且应用广泛的工具,适用于各类SMD器件的原型设计和验证。无论是在研发阶段还是生产环境中,它都能显著提高工作效率并降低研发成本。强烈推荐电子工程设计师和制造商考虑使用这类适配器以提升项目质量和速度。
