W971GG8SS25I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128MB 128 M x 8 1.7V 75mA 1.9V 400MHz SSTL_18 8bit WBGA-60 贴片安装
供应商型号: W971GG8SS25I WBGA-60(8X9.5)
供应商: 期货订购
标准整包数: 264
WINBOND/台湾华邦 动态随机存储器(DRAM) W971GG8SS25I

W971GG8SS25I概述

    # W971GG8SS DDR2 SDRAM 技术手册

    产品简介


    W971GG8SS 是一款高性能的 DDR2 SDRAM(双倍数据速率同步动态随机存储器),单片容量为 1Gb,组织形式为 16,777,216 × 8 × 8 bits。此产品支持高达 1066 Mb/s 的传输速率,适用于多种高速应用需求。根据时钟周期的不同配置,该芯片分为四种速度等级:DDR2-1066、DDR2-800 和 DDR2-667,每种型号都提供了相应的延迟时间参数(CL-tRCD-tRP)以适应不同的操作要求。
    主要功能
    - 支持 DDR 架构,实现每个时钟周期内两次数据传输;
    - 双向差分数据选通信号(DQS 和 DQS),用于读取与写入数据同步;
    - 动态电压调节以确保稳定运行;
    - 多种延迟设置选项(如 CAS 延迟、突发长度等),提供灵活的操作模式;
    - 自动预充电功能可简化数据管理流程;
    - 集成了内部自刷新机制及低功耗模式。
    应用领域
    由于其优异的性能表现,W971GG8SS 广泛应用于计算机内存条、图形加速卡、嵌入式系统等领域。

    技术参数


    以下是部分关键的技术指标概览:
    | 参数名称 | 值 |

    | 工作电压 | VDD, VDDQ = 1.8V ± 0.1V |
    | 接口标准 | SSTL18 |
    | CAS 延迟 (CL) | 3, 4, 5, 6, 7 |
    | 突发长度 (BL) | 4, 8 |
    | 数据速率 | DDR2-1066 (最高可达 1066 Mb/s) |
    | 最大电流消耗 | IDD4R = 125 mA |
    更多详细规格请参考制造商提供的完整文档。

    产品特点和优势


    1. 高效率数据处理:采用 DDR 架构,在单一时钟周期内完成两次数据交换。
    2. 多样化配置选择:支持不同频率下的多种延迟组合,满足各种复杂应用场景的需求。
    3. 增强型信号完整性:通过外部时钟同步输入和内置 DLL(延迟锁定环路)来优化信号质量。
    4. 节能设计:具备主动模式与休眠模式切换能力,降低待机状态下功耗。
    5. 宽温度范围支持:工业级版本可在极端环境下稳定工作,适合恶劣条件下的部署。

    应用案例和使用建议


    示例场景一:服务器内存模块
    在数据中心环境中,为了提高整体计算性能,通常需要大量的快速访问存储资源。W971GG8SS 的高带宽特性非常适合此类用途。建议采用多通道架构配置,并结合先进的冷却技术以维持最佳性能。
    示例场景二:嵌入式多媒体播放器
    对于便携式电子设备而言,既要保证足够的存储空间又要考虑电池寿命。在这种情况下,可以利用其低功耗特性和紧凑封装来优化系统设计。

    兼容性和支持


    W971GG8SS 符合 JEDEC 标准规范,并且与其他主流 DDR2 内存产品具有良好的互操作性。制造商提供了详尽的技术支持服务,包括在线资料库访问、样品申请以及专业技术咨询热线等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 初始化失败 | 检查电源连接是否正确 |
    | 温度过高导致频繁重启 | 确保良好散热措施并适当降低工作负载 |
    | 写入错误 | 调整写保护状态或将坏块标记禁用 |

    总结和推荐


    总体来看,W971GG8SS 是一款兼具高性能和灵活性的 DDR2 SDRAM 芯片,特别适合对数据传输速度有较高要求的应用场合。如果您正在寻找一款能够满足严苛条件下的可靠存储解决方案,那么这款产品无疑是值得考虑的选择之一。强烈推荐给那些希望提升系统效能的企业和个人用户。

W971GG8SS25I参数

参数
接口类型 SSTL_18
存储容量 128MB
最大供电电流 75mA
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 128 M x 8
数据总线宽度 8bit

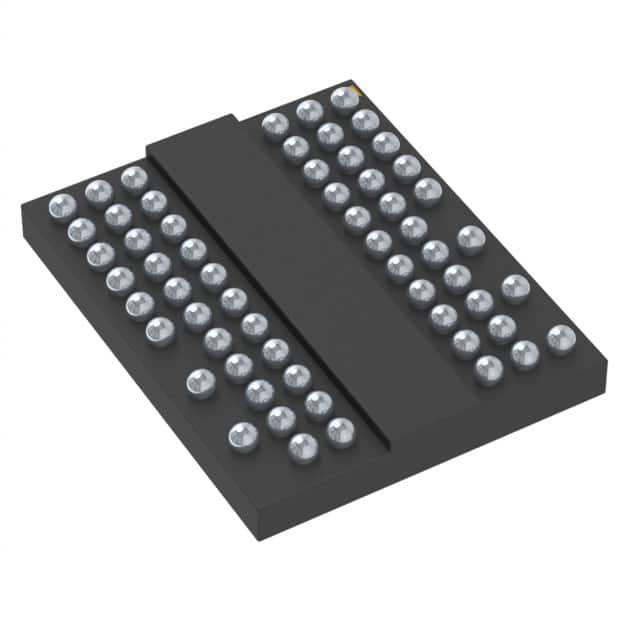

通用封装 WBGA-60
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

W971GG8SS25I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W971GG8SS25I W971GG8SS25I数据手册

W971GG8SS25I封装设计

查看详情并下载
Symbol
Footprint
3D Model
