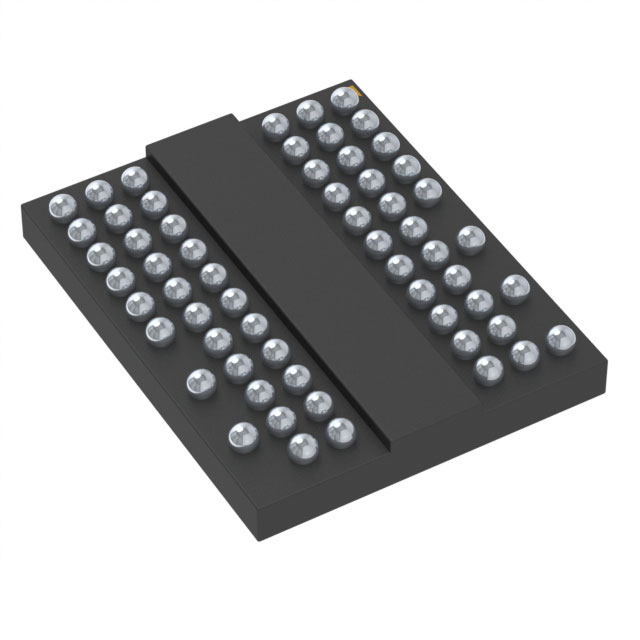

W9725G8KB-25

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (32M x 8) 32Mx8 1.7V 110mA 1.9V 200MHz Parallel 8bit 贴片安装 12.5mm(长度)*8mm(宽度)
供应商型号: W9725G8KB-25 WBGA-60(8X12.5)
供应商: 期货订购
标准整包数: 209
WINBOND/台湾华邦 动态随机存储器(DRAM) W9725G8KB-25

W9725G8KB-25概述

    W9725G8KB DDR2 SDRAM 技术手册解析

    1. 产品简介


    W9725G8KB 是一款 256M 位 DDR2 SDRAM,其结构为 8,388,608 字 × 4 银行 × 8 位。这款设备支持高达 1066Mb/s 的传输速率(即 DDR2-1066),适用于广泛的通用应用场合。根据不同的速度等级,该产品被分为三种型号:-18 级(DDR2-1066)、-25 级(DDR2-800)和 -3 级(DDR2-667)。各速度等级满足相应的规范要求,具体如下:
    - -18 级:符合 DDR2-1066 (7-7-7) 规格;
    - -25 级:符合 DDR2-800 (5-5-5) 或 DDR2-800 (6-6-6) 规格;
    - -3 级:符合 DDR2-667 (5-5-5) 规格。
    所有控制信号与地址输入均同步于外部差分时钟(CLK 和 CLK#),数据和数据掩码信号则通过源同步方式与单端 DQS 或差分 DQS-DQS# 锁存。其广泛应用于嵌入式系统、消费电子设备及高性能计算领域。

    2. 技术参数


    以下是 W9725G8KB 的主要技术参数摘要:
    | 参数名称 | 值范围 | 单位 |
    |
    | 平均时钟周期(tCK) | 1.875–7.5ns | ns |
    | 激活到读/写命令延迟(tRCD)| 13.125–15ns | ns |
    | 预充电到激活命令周期(tRP)| 13.125–15ns | ns |
    | 激活到刷新/激活周期(tRC) | 58.125–60ns | ns |
    | 动态电流(IDD0) | 60–70mA | mA |
    | 单银行动态电流(IDD1) | 65–80mA | mA |
    此外,其封装形式为 WBGA 60 引脚(尺寸为 8×12.5mm²),采用无铅材料并符合 RoHS 标准。

    3. 产品特点和优势


    W9725G8KB 具备多项技术亮点:
    1. 双倍数据速率架构:每时钟周期完成两次数据传输,提高数据吞吐量。
    2. 灵活的时序参数:支持多种 CAS 延迟(CL)设置(3–7)和突发长度(BL=4 或 BL=8)。
    3. 边缘对齐的双向数据掩码(DQS):提升数据完整性与可靠性。
    4. 功耗管理:提供预充电低功耗模式与活动低功耗模式,降低运行能耗。
    5. 自刷新与自动预充电:简化了 DRAM 的操作流程,便于开发者集成。
    这些特点使得 W9725G8KB 在高密度存储应用中表现优异,特别适合需要高速和低功耗的场景。

    4. 应用案例和使用建议


    应用案例:
    - 嵌入式系统:如网络交换机、路由器等需要快速数据处理的核心部件。
    - 多媒体设备:智能手机、平板电脑中实现大容量内存支持。
    - 高性能计算:服务器、工作站用于高效数据存储与访问。
    使用建议:
    1. 在设计过程中需确保时钟信号的稳定性和准确性,避免干扰。
    2. 尽可能利用其支持的多种时序选项(如 CL=7 或 BL=8)以优化性能。
    3. 对于关键任务,启用自动预充电和刷新机制以保证系统的可靠性和稳定性。

    5. 兼容性和支持


    W9725G8KB 的引脚布局和信号定义标准化,能够无缝适配多数主流的 PCB 设计平台。此外,晶圆代工厂提供完善的售后服务和技术文档,包括开发套件和调试工具包,帮助客户快速上手和优化产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输不稳定 | 确保电源电压在 1.8V ± 0.1V 范围内 |
    | 刷新周期过长 | 调整寄存器配置优化刷新间隔 |
    | 写入错误 | 启用写数据掩码功能,减少误操作 |

    7. 总结和推荐


    W9725G8KB 以其卓越的性能、灵活的配置选项以及良好的功耗控制,在众多 DDR2 SDRAM 中脱颖而出。它不仅适合高性能嵌入式设备,也能满足中低速应用需求。因此,强烈推荐将其作为新一代存储解决方案的选择之一。无论是研发阶段还是生产部署,其稳定性和可扩展性都令人印象深刻。
    最终结论:非常推荐使用 W9725G8KB!

W9725G8KB-25参数

参数
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 32Mx8
数据总线宽度 8bit
接口类型 Parallel
存储容量 256Mb (32M x 8)
最大供电电流 110mA
最大时钟频率 200MHz
长*宽*高 12.5mm(长度)*8mm(宽度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

W9725G8KB-25数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9725G8KB-25 W9725G8KB-25数据手册
