首页  >  产品百科  >  W988D2FBJX7E TR

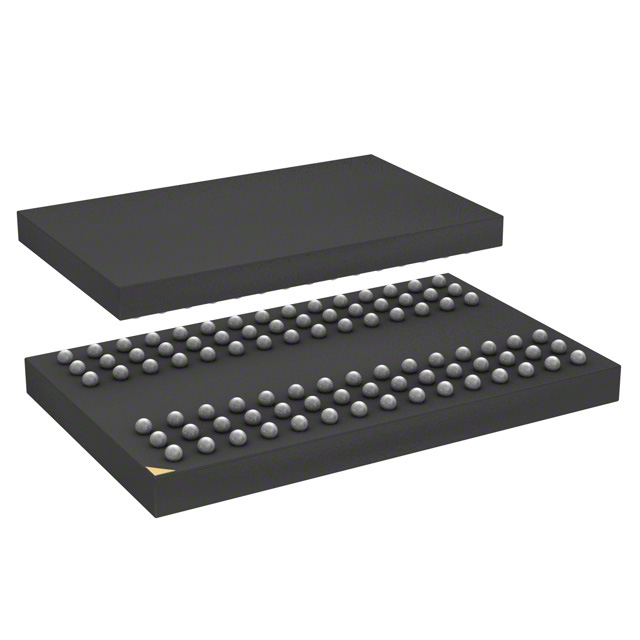

W988D2FBJX7E TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (8M x 32) 1.7V 1.95V 133MHz Parallel VFBGA-90 贴片安装,黏合安装
供应商型号: W988D2FBJX7E TR VFBGA-90(8X13)
供应商: 期货订购
标准整包数: 2500
WINBOND/台湾华邦 动态随机存储器(DRAM) W988D2FBJX7E TR

W988D2FBJX7E TR概述

    # Winbond 256Mb Mobile LPSDR 技术手册解析

    产品简介


    Winbond 256Mb Low Power Synchronous Dynamic Random Access Memory(LPSDR)是一款专为低功耗需求设计的同步内存芯片,由Winbond公司采用先进的高性能工艺制造而成。该产品内部集成了268,435,456个存储单元,具备显著的高密度存储能力和出色的低功耗表现。适用于多种手持设备,如2.5G/3G手机、PDA、数码相机、移动游戏机等。它能够在高达166MHz的时钟频率下运行,并且支持多达四个存储银行的全同步操作模式。此外,该器件还配备了多种低功耗功能,例如部分阵列自刷新(Partial Array Self Refresh, PASR)和自动温度补偿自刷新(Automatic Temperature Compensated Self Refresh, ATCSR),使其成为电池供电设备的理想选择。
    主要特点
    - 容量:256兆位
    - 类型:低功耗同步动态随机存取存储器
    - 工作电压范围:1.7V至1.95V
    - 最高频率:166MHz(部分型号可达133MHz)
    - 支持标准自刷新模式、部分阵列自刷新及深度低功耗模式
    - 可编程输出缓冲驱动强度
    - 支持两种组织形式:2,097,152 × 4banks × 32bits 或 4,194,304 × 4banks × 16bits
    - CAS延迟时间:2或3
    - 接口标准:LVCMOS

    技术参数


    以下是该产品的关键技术和规格说明:
    - 电源电压: VDD = 1.7V~1.95V; VDDQ = 1.7V~1.95V
    - 频率范围: 133MHz或166MHz
    - 存储容量: 256Mb
    - 工作温度范围: 工业级(-40°C~+85°C)、扩展级(-25°C~+85°C)
    - 封装方式:
    - 54球VFBGA(x16)
    - 90球VFBGA(x32)
    - 封装尺寸:
    - x16: 8x8mm²
    - x32: 10x10mm²
    - 信号引脚定义: 包括地址引脚、数据引脚、控制引脚等详细描述见第五章。

    产品特点和优势


    Winbond 256Mb LPSDR凭借其独特的技术特性在市场上脱颖而出,具体如下:
    - 节能高效:通过集成多种低功耗模式如深度低功耗模式(DPD)、部分阵列自刷新等,有效延长电池寿命。
    - 高稳定性:支持自动温度补偿自刷新功能,在不同环境下保持数据完整性。
    - 灵活配置:提供两种组织形式以满足不同应用场景的需求。
    - 快速响应:最高可达166MHz的工作频率保证了高速的数据传输能力。
    - 广泛适用性:适用于各类需要大容量且对功耗敏感的应用场景。
    应用案例与使用建议
    根据官方手册提供的信息,这类产品常被用于以下领域:
    - 手机和平板电脑
    - 数码相机和其他便携式摄像设备
    - 智能穿戴设备
    - 游戏主机及其他嵌入式系统
    对于开发者而言,在实际应用中需要注意以下几点:
    - 在选择具体型号时需考虑实际工作温度条件。
    - 确保电路设计符合LVCMOS接口要求。
    - 合理规划系统的散热方案,避免因过热导致性能下降。

    兼容性和支持


    Winbond公司为用户提供全面的技术支持服务,包括但不限于样品申请、技术支持热线、在线文档资源库等。同时,该系列产品与其他主流厂商的产品具有良好的互操作性,便于集成到现有系统中。
    常见问题解答
    以下是一些用户可能遇到的问题及其解决方案:
    1. 问:如何判断当前设备处于哪种低功耗状态?
    答:可通过读取特定寄存器值来确认当前状态。
    2. 问:更换不同频率版本后需要重新配置什么参数?
    答:仅需调整时序设置即可适应新的工作频率。
    3. 问:如何防止数据丢失?
    答:定期执行自刷新操作可以有效保护数据安全。
    总结与推荐
    综上所述,Winbond 256Mb LPSDR凭借其卓越的技术指标和广泛的适用范围,成为一款值得信赖的选择。无论是对于追求极致能效比的便携式电子产品还是希望提升整体系统性能的专业用户来说,这款产品都展现出了极高的性价比优势。如果您正在寻找一款兼具高效能与低成本特性的内存解决方案,那么Winbond 256Mb LPSDR无疑是一个明智之选。

W988D2FBJX7E TR参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
通用封装 VFBGA-90
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

W988D2FBJX7E TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W988D2FBJX7E TR W988D2FBJX7E TR数据手册

W988D2FBJX7E TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 9.3096
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 23274
直接购买
加入购物车
