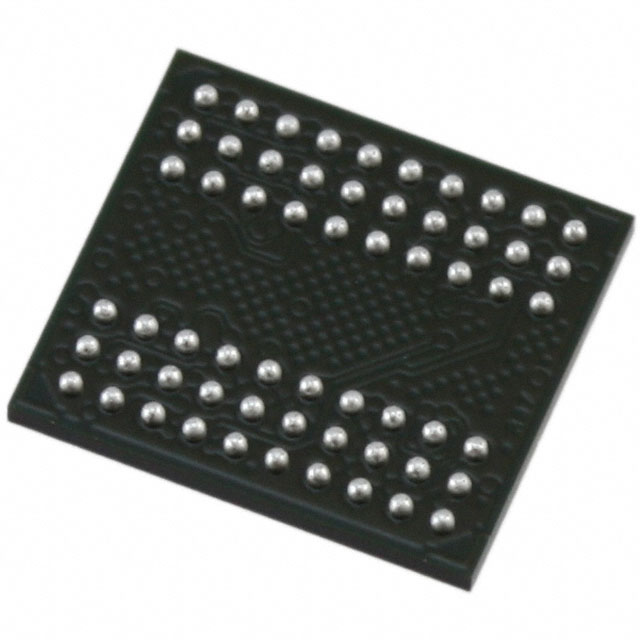

W94AD6KBHX5I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 1Gb (64M x 16) 64Mx16 1.7V 115mA 1.95V 200MHz Parallel 16bit BGA 贴片安装 9mm(长度)*8mm(宽度)
供应商型号: W94AD6KBHX5I TR VFBGA-60(8X9)
供应商: 期货订购
标准整包数: 2500
WINBOND/台湾华邦 动态随机存储器(DRAM) W94AD6KBHX5I TR

W94AD6KBHX5I TR概述


    产品简介


    产品名称:W94AD6KB / W94AD2KB
    产品类型:1Gb Mobile LPDDR SDRAM
    主要功能:这款高容量低功耗双倍数据率同步动态随机存取内存(LPDDR SDRAM)主要用于高速数据传输。其显著特点是通过内部计数器自动生成连续内存位置的地址,在执行读写操作时可以达到高效的存储访问速度。它支持多种低功耗模式,如部分阵列自刷新(PASR)和温度补偿自刷新(ATCSR),从而在不牺牲性能的情况下降低功耗。
    应用领域:这种类型的内存广泛应用于移动设备、嵌入式系统以及任何需要高速、低功耗内存的场合。常见的应用包括智能手机、平板电脑、便携式设备和各种物联网设备。

    技术参数


    - 电压范围:
    - VDD:1.7V ~ 1.95V
    - VDDQ:1.7V ~ 1.95V
    - 数据宽度:
    - x16 / x32
    - 时钟速率:
    - 200MHz(型号带有后缀“HX5”)
    - 166MHz(型号带有后缀“HX6”)
    - 存储密度:
    - 1Gb
    - 内存组织结构:
    - 四个内部银行(内部分区),支持并发操作
    - 存储操作:
    - 支持标准自刷新模式、部分阵列自刷新(PASR)和自动温度补偿自刷新(ATCSR)
    - 低功耗模式:
    - 功耗模式
    - 深度功耗模式(DPD模式)
    - 其他电气特性:
    - 双倍数据率输出
    - 差分时钟输入(CK和CK)
    - 数据掩码(DM)用于写入数据
    - 电气特性:
    - 提供在-25°C到85°C工业级和-40°C到85°C扩展级温度范围内的稳定运行条件
    - 内存访问时间:
    - CAS延迟:2和3时钟周期
    - 突发长度:2、4、8和16
    - 突发类型:顺序或交错

    产品特点和优势


    产品优势:
    - 高性能:支持高速数据传输和多种突发长度及突发类型,可显著提升数据处理效率。
    - 低功耗:提供多种低功耗模式,例如部分阵列自刷新(PASR)和温度补偿自刷新(ATCSR),可以在减少能耗的同时保持高性能。
    - 可靠性和稳定性:四内部银行设计确保并发操作的可靠性,多个冗余和校正机制增强了数据的稳定性和准确性。
    - 易于集成:支持LVCMOS接口,便于集成到现有的系统中,减少了设计复杂性。

    应用案例和使用建议


    应用案例:
    1. 移动设备:W94AD6KB / W94AD2KB 在手机和平板电脑等移动设备中广泛应用,由于其超低功耗特性,能够延长设备的电池续航时间。
    2. 嵌入式系统:这类存储器常用于汽车导航系统、智能仪表盘等对低功耗和稳定性要求较高的嵌入式设备。
    3. 物联网(IoT)设备:由于物联网设备通常部署在不同的环境中,其需要能够在广泛的工作温度范围内可靠运行,而这些内存则能够满足这些要求。
    使用建议:
    - 电源管理:确保在进入深度休眠模式之前完成所有必要的操作,以避免不必要的数据丢失。
    - 低功耗模式切换:在频繁的读写操作之间利用部分阵列自刷新(PASR)来降低能耗。
    - 错误检测与纠正:结合自检算法(如ECC)定期检查内存状态,确保数据完整性。

    兼容性和支持


    兼容性:
    - W94AD6KB / W94AD2KB 支持 x16 和 x32 的不同配置,适用于多种系统的集成。
    - 本产品与其他常见的 LPDDR 设备和控制器具有良好的兼容性,能够轻松集成到现有系统中。
    支持和维护:
    - Winbond公司为客户提供详尽的技术文档、应用程序笔记和支持服务,包括在线论坛和电话技术支持。此外,还提供详细的故障排除指南和用户手册,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初次上电时无法正常初始化 | 检查供电电压是否在1.7V~1.95V范围内,确保CKE信号被置高并持续一段时间,然后进行步骤1到步骤11的标准初始化流程。 |
    | 初始化过程中报错 | 确保每个阶段的操作都在规定的等待时间内完成,尤其是等待时间(如tRP、tRFC、tMRD)要严格遵守。 |
    | 数据读写时出现错误 | 检查地址总线和控制信号是否正确连接,确保输入信号的电压和时序都符合规范。 |
    | 自动刷新功能失效 | 检查是否已经按步骤完成了适当的初始化过程,确认AUTO REFRESH命令是否正确发出并且已满足指定的时间间隔。 |

    总结和推荐


    总结:
    W94AD6KB / W94AD2KB是一款专为低功耗、高性能需求设计的1Gb Mobile LPDDR SDRAM。它在多个方面表现卓越,尤其是在数据处理速度、低功耗管理和可靠性等方面。
    推荐:
    鉴于其卓越的性能、灵活性和广泛的适用范围,我们强烈推荐W94AD6KB / W94AD2KB作为下一代移动设备和嵌入式系统的核心存储组件。无论是用于消费电子产品还是工业应用,这一产品都将展现出色的表现。

W94AD6KBHX5I TR参数

参数
接口类型 Parallel
存储容量 1Gb (64M x 16)
最大供电电流 115mA
最大时钟频率 200MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 64Mx16
数据总线宽度 16bit
长*宽*高 9mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

W94AD6KBHX5I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W94AD6KBHX5I TR W94AD6KBHX5I TR数据手册

W94AD6KBHX5I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
