W956A8MBYA5I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 8MB 8Mx8 2.7V 30mA 3.6V 200MHz HyperBus 8bit 贴片安装
供应商型号: JY-W956A8MBYA5I
供应商: 云汉优选
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W956A8MBYA5I

W956A8MBYA5I概述


    产品简介


    W956D8MBYA / W956A8MBYA 64Mb HyperRAM
    W956D8MBYA 和 W956A8MBYA 是来自Winbond Electronics的64兆位(Mb)HyperRAM存储器芯片。这种新型存储器通过其高效的 HyperBus 接口实现了高速读写操作。HyperRAM 提供了紧凑的设计和高效率,是需要高性能内存解决方案的嵌入式系统的理想选择。它适用于工业控制、消费电子、车载设备、物联网(IoT)设备等领域。

    技术参数


    以下是技术手册中列出的主要技术规格:
    | 参数名称 | 规格 |

    | 接口类型 | HyperBus |
    | 供电电压 | 1.7V ~ 2.0V 或 2.7V ~ 3.6V |
    | 最大时钟频率 | 200MHz |
    | 数据速率 | 双倍数据率(DDR),最高可达 400MT/s |
    | 钟信号 | 单端时钟(CK)、差分时钟(CK/CK#) |
    | 控制信号 | 芯片选择(CS#)、硬件复位(RESET#)、读写数据脉冲(RWDS) |
    | 数据总线宽度 | 8位数据总线(DQ[7:0]) |
    | 工作温度范围 | -40°C 至 85°C |

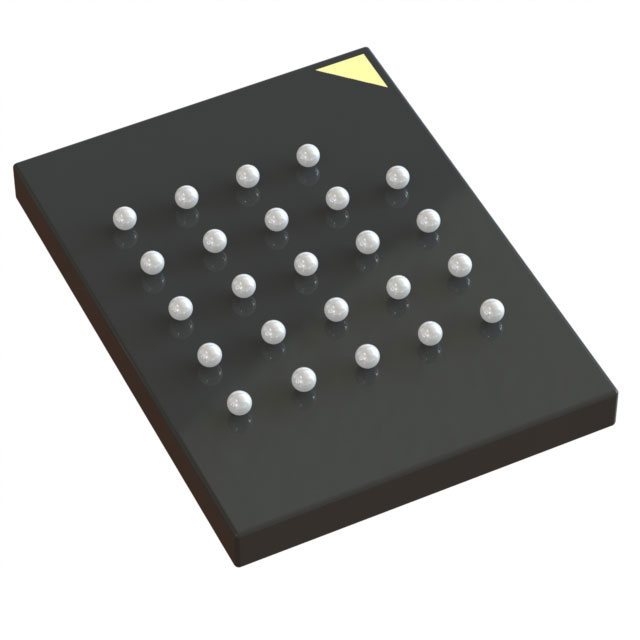

    | 封装形式 | 24球 TFBGA |

    产品特点和优势


    1. 高效接口:HyperBus 的低引脚数和双倍数据率(DDR)设计,使其能够实现高达 400 MB/s 的持续数据传输速度。
    2. 灵活性强:配置可调输出驱动强度,支持多种突发长度(如 16 字节、32 字节等),并允许混合突发模式(wrapped burst 后跟线性 burst)。
    3. 电源管理优化:支持多种省电模式,例如混合休眠模式(Hybrid Sleep)和深度断电模式(Deep Power Down)。
    4. 强大功能:具备全阵列刷新(Full Array Refresh)和部分阵列刷新(Partial Array Refresh)选项,确保内存可靠性和使用寿命。
    5. 兼容性好:支持多种电压范围和时钟频率,适用于广泛的嵌入式应用场景。

    应用案例和使用建议


    应用案例:
    - 嵌入式系统:W956 系列 HyperRAM 在微控制器与外部存储器通信中表现出色,例如无人机、机器人等需要高实时性的应用场景。
    - 车载电子设备:由于支持宽温范围(-40°C 至 85°C),非常适合车载娱乐系统或仪表盘模块。
    使用建议:
    - 在需要高性能内存的场景下,优先考虑使用 200MHz 模式的型号以获取更高的数据吞吐量。
    - 使用混合突发模式(Hybrid Burst)时,需根据具体需求平衡突发长度以达到最佳性能。
    - 对于长时间闲置的应用,建议启用深度断电模式(Deep Power Down)以节省能耗。

    兼容性和支持


    W956 系列 HyperRAM 支持与多种处理器和控制器的 HyperBus 接口无缝连接。Winbond Electronics 提供全面的技术文档和开发支持,包括参考设计、应用指南和测试工具。此外,技术支持团队提供客户热线和技术论坛服务,确保客户在使用过程中的问题能够及时得到解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 写入数据后未显示更新 | 检查是否存在初始访问延迟(tACC)。 |
    | 设备无法进入休眠模式 | 确认硬件复位信号(RESET#)已正确配置。 |
    | 数据传输不稳定 | 检查供电电压是否在推荐范围内(1.7V~3.6V)。|

    总结和推荐


    W956D8MBYA / W956A8MBYA 是一款专为嵌入式应用设计的高性能 HyperRAM 存储器,具有高效能、低功耗及灵活配置的特点。无论是针对工业自动化、消费类电子还是汽车电子领域,其强大的功能和稳定的表现都使其成为业界的领先产品之一。如果您需要在嵌入式系统中部署高效内存解决方案,这款产品无疑是一个值得推荐的选择。
    推荐指数:★★★★★
    推荐理由:高效、可靠且易用性强,尤其适合对数据传输速度要求高的嵌入式应用。

W956A8MBYA5I参数

参数
接口类型 HyperBus
存储容量 8MB
最大供电电流 30mA
最大时钟频率 200MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 8Mx8
数据总线宽度 8bit
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W956A8MBYA5I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W956A8MBYA5I W956A8MBYA5I数据手册

W956A8MBYA5I封装设计

查看详情并下载
Symbol
Footprint
3D Model
