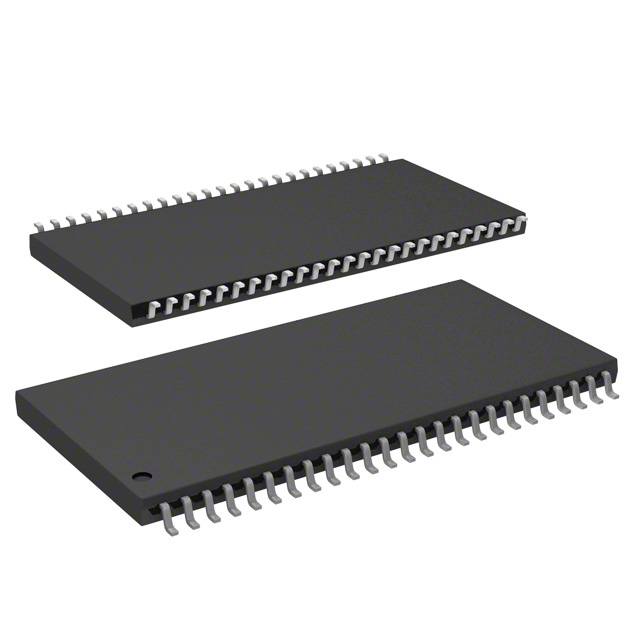

W9816G6JH-6I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (1M x 16) 3V 3.6V 166MHz Parallel TSOP-50 贴片安装,黏合安装
供应商型号: W9816G6JH-6I TR TSOP-50-10.0MM
供应商: 期货订购
标准整包数: 1000
WINBOND/台湾华邦 动态随机存储器(DRAM) W9816G6JH-6I TR

W9816G6JH-6I TR概述

    W9816G6JH Synchronous Dynamic Random Access Memory (SDRAM) 技术手册

    1. 产品简介


    W9816G6JH 是一种高性能的同步动态随机存取存储器(SDRAM),它组织为 512K 词×2 银行×16位。该存储器能够提供高达每秒 200M 词的数据带宽,适用于个人电脑工业标准。W9816G6JH 根据不同的速度等级分为五种型号:-5、-6、-6I、-7 和 -7I。其中,-5 级别的芯片可以在最高 200MHz 的时钟频率下运行,而其他级别的芯片则有不同的频率范围。这些特性使得 W9816G6JH 在高绩效应用中作为主内存时表现出色。

    2. 技术参数


    - 电源电压:
    - -5/-6/-6I 级别:3.3V ± 0.3V
    - -7/-7I 级别:2.7V~3.6V
    - 时钟频率:最高可达 200 MHz
    - 组织结构:524,288 词 × 2 银行 × 16 位
    - 自刷新电流:标准和低功耗
    - CAS 延迟:2 和 3
    - 突发长度:1、2、4、8 及全页
    - 接口:LVTTL
    - 封装:50 引脚,400 mil TSOP II,符合无铅和 RoHS 标准

    3. 产品特点和优势


    W9816G6JH 的主要特点是其高数据带宽、灵活的突发模式和宽泛的工作温度范围。此外,通过可编程模式寄存器,系统可以调整突发长度、延迟周期、交织或顺序突发,以最大化性能。这些特点使其在高负载的应用场景中表现出色,特别是在需要高速读写操作的场合。

    4. 应用案例和使用建议


    - 读写操作:根据实际操作,读写操作可以通过不同的突发模式来实现。例如,在进行突发读操作时,可以通过发出逻辑低电平的 CS 和 CAS 来启动读命令,同时保持 RAS 和 WE 高电平。
    - 应用建议:为了提高系统性能,建议在实际应用中尽可能采用突发读写模式。此外,在多银行应用中,可以通过交替访问和预充电操作实现无缝数据访问。

    5. 兼容性和支持


    W9816G6JH 的 I/O 接口是 LVTTL 标准,这使得它能够与多种现有的 LVTTL 接口系统兼容。制造商提供了详细的文档和技术支持,以帮助用户正确使用和配置这一存储器芯片。

    6. 常见问题与解决方案


    - 电源电压不匹配:确保输入电源电压符合指定范围。若电压过高或过低,可能会导致存储器无法正常工作。
    - 突发读写操作中断:使用 DQM 信号可以将输出驱动器置于高阻态,避免数据冲突。若突发读操作被另一个读或写操作中断,需要正确设置 DQM 信号以保证数据完整性。

    7. 总结和推荐


    综上所述,W9816G6JH 是一款高性能的 SDRAM 存储器,具备高数据带宽和灵活的操作模式。它的主要优点在于可编程模式寄存器、宽泛的工作温度范围和高可靠性。因此,对于需要高速读写操作的应用,如高性能计算和服务器,强烈推荐使用 W9816G6JH。制造商的技术支持和服务也为其应用提供了可靠的保障。

W9816G6JH-6I TR参数

参数
最大供电电流 -
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 16Mb (1M x 16)
通用封装 TSOP-50
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

W9816G6JH-6I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9816G6JH-6I TR W9816G6JH-6I TR数据手册

W9816G6JH-6I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.0392
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4039.2
