W9812G6JB-6I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (8M x 16) 3V 3.6V 166MHz Parallel TFBGA-54 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

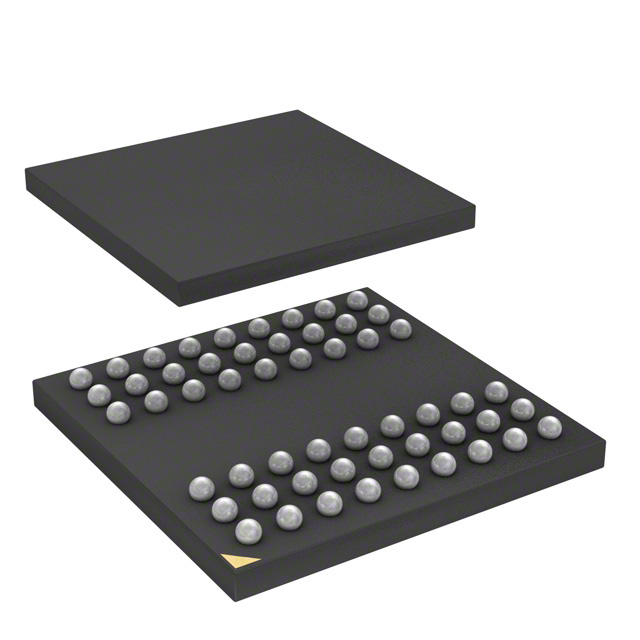

WINBOND/台湾华邦 动态随机存储器(DRAM) W9812G6JB-6I TR

W9812G6JB-6I TR概述


    产品简介


    W9812G6JB 是一款高密度高速同步动态随机存取存储器(SDRAM), 组织为2M字节×4个银行×16位。这款存储器的数据带宽最高可达166M字节/秒,适用于高性能应用场合。根据不同的应用需求,W9812G6JB 分为四种速度等级:-6、-6I、-75和-75I。其中,-6/-6I型号符合166MHz/CL3规范,且工业级-6I型号支持的工作温度范围为-40°C至85°C;-75/-75I型号则符合133MHz/CL3规范,同样保证了-40°C至85°C的工作温度范围。

    技术参数


    - 电源电压: 3.3V ± 0.3V
    - 时钟频率: 最高达166MHz
    - 组织结构: 2,097,152字节 × 4个银行 × 16位
    - 自刷新模式
    - CAS延迟: 2 和 3
    - 突发长度: 1, 2, 4, 8及满页
    - 接口: LVCMOS/LVTTL
    - 封装: TF-BGA,54球(8x8 mm²)
    电气特性
    - 绝对最大额定值:
    - 电源电压:3.6V
    - 输入电压:VDD +0.3V
    - 推荐操作条件:
    - 电源电压:3.3V ± 0.3V
    - 工作温度:0°C 至 70°C(普通型号)或 -40°C 至 85°C(工业级型号)
    - 电容: 不超过20pF
    - 直流特性:
    - 最大读写电流:2mA
    - 交流特性:
    - 最大时钟频率:166MHz(-6/-6I型号),133MHz(-75/-75I型号)
    - CAS延迟时间:2 和 3

    产品特点和优势


    W9812G6JB 主要特点是其高集成度和高性能。它支持多种突发长度和CAS延迟设置,使其能够在不同应用场景下实现最佳性能。此外,自刷新模式和预充电功能进一步增强了其可靠性。该芯片的工业级型号能够支持更广泛的温度范围,确保在严苛环境下的稳定运行。

    应用案例和使用建议


    W9812G6JB广泛应用于计算机内存、图形处理和网络通信等领域。例如,在计算机系统中,它可以作为主存储器,提供高速数据访问。在实际应用中,需要根据具体需求选择合适的速度等级。在设计系统时,应考虑系统的总线宽度和时序要求,以确保SDRAM能够与CPU或其他外设无缝对接。
    使用建议:
    - 在进行读写操作前,先执行预充电命令以确保数据一致性。
    - 为了提高数据吞吐量,可以利用突发读写模式,特别是在连续读取大量数据时。

    兼容性和支持


    W9812G6JB 支持LVCMOS/LVTTL接口,可以方便地与各种数字电路兼容。此外,该产品采用TF-BGA封装,适合自动化焊接工艺。制造商提供了详尽的技术支持文档,包括用户手册、电气特性表和技术规格书,帮助用户更好地理解和使用这款SDRAM。

    常见问题与解决方案


    1. 问题: 初次上电时如何初始化?
    - 解决方案: 首先确保所有VDD和VDDQ引脚同时上升到规定的电压,并在输入信号保持“空闲”状态的情况下执行初始化序列。执行预充电命令后,必须等待至少200µs,然后才能发出模式寄存器设置命令。
    2. 问题: 如何避免数据竞争?
    - 解决方案: 在数据读取期间,使用DQM引脚将输出缓冲器置于高阻态,从而避免数据竞争。

    总结和推荐


    W9812G6JB是一款具有高性能和高可靠性的SDRAM,特别适合用于高负载的应用场合。其多样化的工作模式和可编程特性使得它可以在多种系统中灵活运用。综合来看,我们非常推荐这款产品,尤其是在对性能和可靠性有严格要求的应用中。

W9812G6JB-6I TR参数

参数
最大供电电流 -
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 128Mb (8M x 16)
通用封装 TFBGA-54
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

W9812G6JB-6I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9812G6JB-6I TR W9812G6JB-6I TR数据手册

W9812G6JB-6I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
