首页  >  产品百科  >  W988D2FBJX7E

W988D2FBJX7E

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (8M x 32) 8Mx32 1.7V 70mA 1.95V 133MHz Parallel 32bit BGA 贴片安装 13mm*8mm*660μm
供应商型号: CSJ-ST64490196
供应商: 海外现货
标准整包数: 1

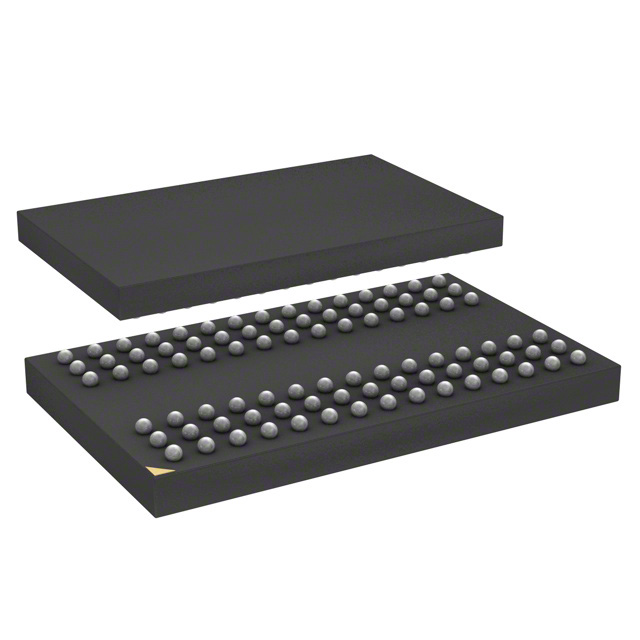

WINBOND/台湾华邦 动态随机存储器(DRAM) W988D2FBJX7E

W988D2FBJX7E概述

    W988D6FB / W988D2FB:256Mb Mobile LPSDR 产品概述

    1. 产品简介


    W988D6FB / W988D2FB是一款来自Winbond公司的低功耗同步动态随机存储器(Low Power Synchronous Dynamic Random Access Memory,简称LPSDRAM),具有256Mb的存储容量。这款电子元器件采用Winbond高性能工艺技术制造,每个内存单元由268,435,456个存储单元构成。该产品设计用于消费电子设备,特别是对功率消耗有严格要求的应用,如2.5G/3G手机、PDA、数码相机、移动游戏机等。

    2. 技术参数


    - 电源电压范围:VDD = 1.7V~1.95V;VDDQ = 1.7V~1.95V
    - 频率:最高166MHz(-6型号)或133MHz(-75型号)
    - 刷新周期:每64毫秒刷新一次
    - 支持模式:标准自刷新模式、部分阵列自刷新模式、电源关闭模式、深度电源关闭模式
    - 延迟时间:CAS延迟时间为2或3
    - 突发长度:可编程为1, 2, 4, 8 或整页长度
    - 接口:LVCMOS
    - 封装形式:54球VFBGA (x16) 或90球VFBGA (x32)
    - 工作温度范围:工业级(-40°C~+85°C),扩展级(-25°C~+85°C)

    3. 产品特点和优势


    - 低功耗:专为电池供电的应用而设计,能够在保持高密度的同时降低功耗。
    - 高性能:支持高达166MHz的工作频率,使得数据传输速率大大提高。
    - 多种工作模式:提供多种模式以适应不同应用场景的需求,如标准自刷新、部分阵列自刷新、深度电源关闭模式等。
    - 多功能配置:提供两种组织结构(2,097,152 words × 4 banks × 32 bits 或 4,194,304 words × 4 banks × 16 bits)以满足不同的应用需求。

    4. 应用案例和使用建议


    该产品被广泛应用于各种移动设备中,如智能手机、平板电脑、便携式游戏机等。针对不同的应用场景,可以灵活调整配置参数来优化系统性能。例如,在电池寿命至关重要的手持设备中,通过设置正确的功耗模式(如深电源关闭模式)可以有效延长设备的使用寿命。此外,在需要快速读写操作的设备中,选择适当的突发长度可以显著提高数据传输效率。

    5. 兼容性和支持


    - 兼容性:W988D6FB / W988D2FB产品提供了多种封装选项,支持LVCMOS接口标准,能够方便地与其他符合该标准的电子设备进行集成。
    - 支持与维护:Winbond公司为其客户提供详尽的技术文档和支持服务,包括但不限于详细的电气特性、操作指南和技术手册等资源。客户可以通过访问Winbond官方网站获取最新资料和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何正确设置刷新周期?
    - 解决方法:根据应用需求,可以通过编程将刷新周期设定为每64毫秒一次。
    - 问题2:如何避免功耗过高?
    - 解决方法:合理选择并配置工作模式,比如启用部分阵列自刷新功能或者切换到低功耗模式(如深度电源关闭模式)。
    - 问题3:数据传输过程中出现错误怎么办?
    - 解决方法:检查I/O缓冲区的状态,确保时钟信号正常,并且DQM引脚正确配置以防止噪声干扰。

    7. 总结和推荐


    综上所述,W988D6FB / W988D2FB 作为一款高性能、低功耗的256Mb LPSDRAM产品,不仅适用于各类移动终端设备,还具备广泛的行业适用性。它凭借优异的技术参数和多样化的功能配置,在市场上具有很强的竞争力。如果你正在寻找一个既能保证高效数据处理能力又具备优良电源管理特性的存储解决方案,那么W988D6FB / W988D2FB无疑是最佳选择之一。强烈推荐使用这款产品来满足你的特定需求。

W988D2FBJX7E参数

参数
组织 8Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 70mA
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
长*宽*高 13mm*8mm*660μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W988D2FBJX7E数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W988D2FBJX7E W988D2FBJX7E数据手册

W988D2FBJX7E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0495 ¥ 42.7688
库存: 516
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.76
直接购买
加入购物车
