首页  >  产品百科  >  W989D6DBGX6I

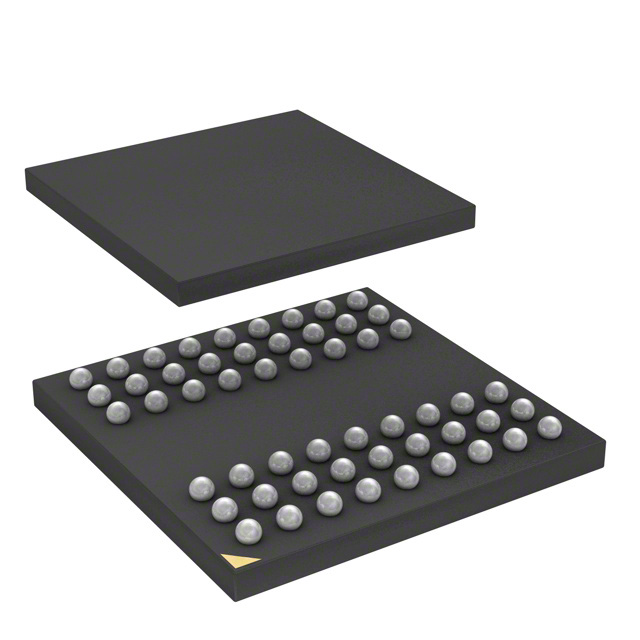

W989D6DBGX6I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 512Mb (32M x 16) 32Mx16 1.7V 75mA 1.95V 166MHz Parallel 16bit VFBGA-54 贴片安装 9mm*8mm*660μm
供应商型号: 454-W989D6DBGX6I
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W989D6DBGX6I

W989D6DBGX6I概述

    # Winbond W989D6DB/W989D2DB 512Mb Mobile LPSDR 技术手册

    产品简介


    Winbond 的 512Mb 低功耗 SDRAM(W989D6DB 和 W989D2DB)是一款专为低功耗设计的同步动态随机存储器,由高性能工艺制造而成。它提供了 4,194,304 × 4 Banks × 32 位和 8,388,608 × 4 Banks × 16 位两种组织形式,具有高达 166MHz 的工作频率。该产品广泛应用于 2.5G/3G 手机、PDA、数字相机、移动游戏主机以及其他便携式设备中,这些领域对高密度内存和低功耗要求极高。此外,它采用 LVCMOS 接口标准,并通过 1.8V 的供电电压运行。

    技术参数


    以下是该产品的关键技术和性能参数:
    工作电压
    - VDD:1.7V 至 1.95V
    - VDDQ:1.7V 至 1.95V
    工作频率
    - 最大频率:166MHz(-6 型号)
    存储容量
    - 512Mb
    刷新周期
    - 刷新频率:每 64ms 内进行 8K 次刷新
    功能特性
    - 支持部分阵列自刷新 (PASR)
    - 自动温度补偿自刷新 (ATCSR)
    - 可编程输出缓冲驱动强度
    - CAS 延迟:2 和 3
    - 支持突发长度:1、2、4、8 和全页模式
    - 低功耗模式:Power Down Mode 和 Deep Power Down Mode (DPD)
    环境适应性
    - 工业级温度范围:-40°C 至 +85°C
    - 扩展级温度范围:-25°C 至 +85°C
    封装类型
    - 54 引脚 VFBGA(x16)
    - 90 引脚 VFBGA(x32)

    产品特点和优势


    1. 低功耗设计:采用先进的电源管理技术,支持多种低功耗模式,在便携式设备中表现出色。
    2. 高速操作:支持高达 166MHz 的工作频率,确保高速数据传输需求。
    3. 灵活配置:提供多种数据宽度和容量选择,满足多样化的设计需求。
    4. 稳定可靠:通过严格的工业级和扩展级温度测试,确保长期稳定运行。
    5. 高效散热:独立的 VDDQ 和 VSSQ 通道有助于降低噪声,提高系统稳定性。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑:利用其高密度存储和低功耗特性,适用于高性能手机和平板电脑。
    - 便携式设备:如数字相机和游戏主机,适合需要长电池续航的应用场景。
    - 工业设备:可在严苛的工业环境中保持稳定的性能表现。
    使用建议
    1. 在高频率应用时,确保 PCB 设计符合高速信号完整性要求,避免串扰和反射。
    2. 合理设置 CAS 延迟时间以匹配系统需求,提高数据访问效率。
    3. 在低温环境下使用时,注意温度补偿功能的有效性,避免过早进入低功耗模式导致数据丢失。

    兼容性和支持


    该产品与其他主流电子元器件高度兼容,可轻松集成到现有系统中。Winbond 提供全面的技术支持和服务,包括详尽的产品文档、开发工具和客户培训,确保用户能够快速上手并充分发挥其潜力。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据读写错误 | 检查地址和命令输入是否正确,确认引脚连接无误 |
    | 温度过高 | 启用自动温度补偿功能,调整工作环境温度 |
    | 功耗异常 | 检查电源电压是否在规定范围内,开启适当低功耗模式 |

    总结和推荐


    Winbond W989D6DB/W989D2DB 512Mb 低功耗 SDRAM 是一款兼具高性能和低功耗特性的存储芯片,特别适合需要大容量、低功耗的应用场景。其广泛的温度适应性和完善的低功耗模式使其成为现代电子设备的理想选择。总体而言,我们强烈推荐这款产品用于各种高端消费类电子产品和工业应用中。

W989D6DBGX6I参数

参数
接口类型 Parallel
存储容量 512Mb (32M x 16)
最大供电电流 75mA
最大时钟频率 166MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 32Mx16
数据总线宽度 16bit
长*宽*高 9mm*8mm*660μm
通用封装 VFBGA-54
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W989D6DBGX6I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W989D6DBGX6I W989D6DBGX6I数据手册

W989D6DBGX6I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.933 ¥ 33.2338
10+ $ 3.157 ¥ 26.6767
100+ $ 3.0888 ¥ 26.1004
250+ $ 2.7756 ¥ 23.4538
500+ $ 2.688 ¥ 22.7136
936+ $ 2.6775 ¥ 22.6249
2808+ $ 2.6565 ¥ 22.4474
库存: 312
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.23
