W947D6HBHX5I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (8M x 16) 8Mx16 1.7V 55mA 1.95V 200MHz Parallel 16bit BGA 贴片安装 9mm*8mm*660μm
供应商型号: W947D6HBHX5I VFBGA-60(8X9)
供应商: 期货订购
标准整包数: 312

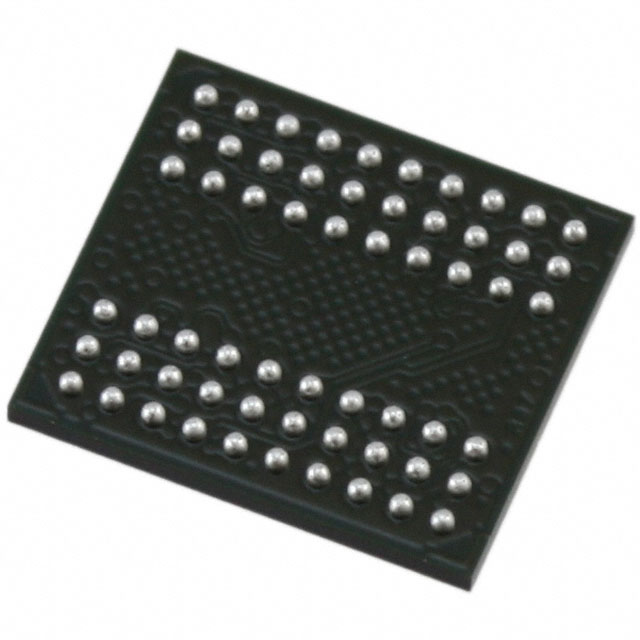

WINBOND/台湾华邦 动态随机存储器(DRAM) W947D6HBHX5I

W947D6HBHX5I概述

    # 高速低功耗移动LPDDR 128Mb存储器技术手册解析

    1. 产品简介


    W947D6HB / W947D2HB 是一款高性能的低功耗双倍数据速率同步动态随机存取存储器(LPDDR SDRAM)。它以页为单位,支持以长度为2、4、8和16的突发访问模式来连续读取同一页面内的内存位置。通过激活命令选定行和银行后,列地址将由存储器内部计数器自动生成。此外,还支持随机列读取操作。由于具有多个内部银行结构,能够实现银行之间的交错访问,从而隐藏预充电时间。系统可通过设置可编程模式寄存器来调整突发长度、延迟周期以及顺序或交错突发模式,以最大化性能表现。设备具备多种低功耗功能,例如部分数组自刷新(PASR)和自动温度补偿自刷新(ATCSR)。
    主要功能与应用领域
    - 支持高速数据传输,时钟频率可达200 MHz(-5型号),提供卓越的数据吞吐能力。
    - 提供两种数据宽度选项:x16 和 x32,满足不同应用场景需求。
    - 特有的节能模式如深度掉电模式(DPD),适用于对能耗敏感的应用场合。
    - 广泛应用于智能手机、平板电脑及其他便携式消费电子产品中。

    2. 技术参数


    以下是根据技术手册提取出的主要技术规格:
    | 参数 | 值 |

    | 工作电压范围 | VDD: 1.7V~1.95V |
    | 数据引脚供电电压 | VDDQ: 1.7V~1.95V |
    | 数据宽度 | x16 或 x32 |
    | 最大时钟频率 | 200 MHz |
    | 温度范围 | 工业级:-40°C 至 +85°C |
    | 封装类型 | 60 球 BGA (x16), 90 球 BGA (x32) |

    3. 产品特点和优势


    独特功能与优势
    - 高效能与低功耗结合:采用先进的工艺技术,在保证高性能的同时大幅降低功耗。
    - 灵活配置:支持多种工作模式及自定义设置,适应各种复杂的工作环境。
    - 可靠性高:严格的测试标准确保产品质量稳定可靠。
    4. 应用案例与使用建议
    应用案例
    典型应用包括智能手机和平板电脑等移动设备,这些设备需要长时间运行且对电池寿命要求较高。
    使用建议
    - 在选择具体型号时需考虑所需数据宽度。
    - 注意控制工作温度,避免超出指定范围以免影响性能。
    - 正确配置相关参数以充分发挥其性能潜力。
    5. 兼容性与支持
    该产品兼容多种主流接口标准,并得到厂家完善的售后服务和技术支持。
    6. 常见问题解答
    - 问:如何正确初始化设备?
    答:按照手册中的初始化流程图逐步执行即可完成初始化过程。

    - 问:出现异常如何排查?
    答:查阅故障排查章节,遵循给出的步骤进行诊断处理。
    7. 总结与推荐
    综上所述,W947D6HB / W947D2HB 作为一款面向移动领域的高性能LPDDR SDRAM,凭借其出色的性能指标、丰富的功能选项以及良好的市场口碑,非常值得推荐给需要此类产品的客户。无论是对于研发还是生产环节而言,都是一个理想的选择。

W947D6HBHX5I参数

参数
组织 8Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128Mb (8M x 16)
最大供电电流 55mA
最大时钟频率 200MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
长*宽*高 9mm*8mm*660μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W947D6HBHX5I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W947D6HBHX5I W947D6HBHX5I数据手册

W947D6HBHX5I封装设计

查看详情并下载
Symbol
Footprint
3D Model
