W9825G2JB-6

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (8M x 32) 8Mx32 3V 150mA 3.6V 166MHz Parallel 32bit BGA 贴片安装 13mm(长度)*8mm(宽度)
供应商型号: W9825G2JB-6 TFBGA-90(8X13)
供应商: 期货订购
标准整包数: 240

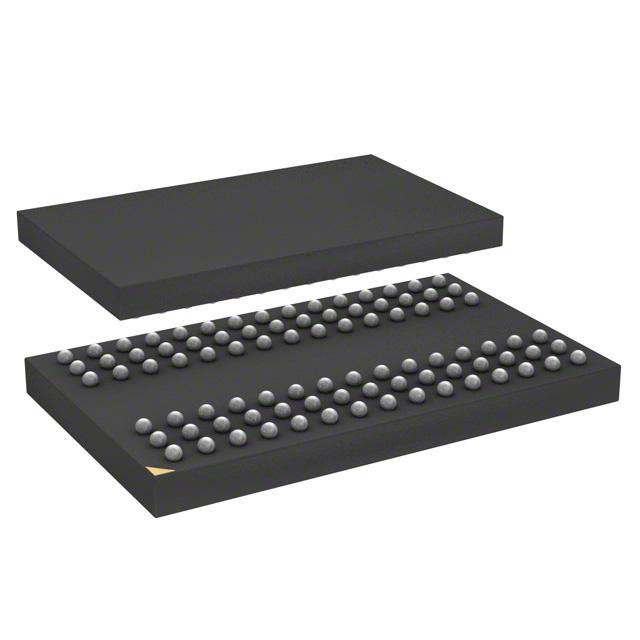

WINBOND/台湾华邦 动态随机存储器(DRAM) W9825G2JB-6

W9825G2JB-6概述

    W9825G2JB 高速同步动态随机存储器(SDRAM)技术手册

    产品简介


    W9825G2JB 是一款高性能的同步动态随机存储器(SDRAM),采用了先进的 2M × 4 Banks × 32 Bits 的组织结构,可提供高达 166M 字每秒的数据带宽。根据不同的应用需求,该产品分为两种速度等级:-6 和 -75。其中,-6/-6I 型号符合 166MHz/CL3 的标准,而 -75/-75I 则符合 PC133/CL3 的标准。特别是 -6I 和 -75I 等级均能支持 -40°C 至 85°C 的宽温范围,使其适用于多种严苛的工作环境。
    W9825G2JB 的访问方式为突发式读写操作,允许在选定行和列后按顺序或交错模式访问连续内存位置。其独特的多银行架构支持内部银行之间的交错操作,从而隐藏预充电时间。通过编程模式寄存器,系统可以灵活调整突发长度、延迟周期等参数,以实现最佳性能,特别适合高性能计算、图形处理等领域作为主内存使用。

    技术参数


    以下是 W9825G2JB 的关键技术规格和性能参数:
    | 参数名称 | 规格描述 |

    | 容量 | 2,097,152 Words × 4 Banks × 32 Bits |
    | 工作电压 | - 3.3V ± 0.3V |
    - 2.7V~3.6V(-6I/-75/75I 速度等级) |
    | 最高时钟频率 | 166MHz |
    | CAS 延迟(CAS Latency)| 支持 CL2 和 CL3 |
    | 突发长度(Burst Length)| 1, 2, 4, 8, Full Page |
    | 自刷新电流 | 标准型与低功耗型 |
    | 接口类型 | LVTTL |
    | 封装形式 | TFBGA 90 球(8×13 mm²),符合 RoHS 和无铅要求 |
    | 工作温度范围 | -40°C 至 85°C |

    产品特点和优势


    1. 高性能与灵活性:支持高达 166MHz 的时钟频率,能够满足高速数据传输的需求。
    2. 宽温范围支持:采用 -6I 和 -75I 特殊版本,确保在极端温度下稳定运行。
    3. 多银行架构:支持银行间交错操作,提升数据吞吐能力。
    4. 多样化配置:可通过编程模式寄存器自定义突发长度、延迟周期等参数,适应不同应用场景。
    5. 耐用封装:采用符合环保标准的 TFBGA 封装技术,提升可靠性。

    应用案例和使用建议


    W9825G2JB 广泛应用于高性能计算、嵌入式系统、图形卡等领域。例如,在高性能计算中,它可用于加速大规模矩阵运算;在嵌入式系统中,支持高帧率视频处理。为了最大化其性能,建议:
    1. 在多重银行同时激活的情况下,合理安排访问和预充电操作,避免冲突。
    2. 使用 Auto-precharge 功能简化预充电过程。
    3. 调整 Mode Register 设置,根据具体需求选择合适的突发长度和延迟。

    兼容性和支持


    W9825G2JB 与大多数主流计算机主板和控制器兼容,尤其在 DDR SDRAM 系统中表现优异。制造商提供全面的技术支持和长期维护服务,包括详细的用户指南和技术文档下载。

    常见问题与解决方案


    1. 问:如何解决数据争用问题?
    答:确保在电源上升期间,DQM 和 CKE 引脚保持高电平状态,避免信号冲突。
    2. 问:如何延长产品寿命?
    答:定期执行自动刷新操作,并注意散热设计。
    3. 问:如何改善信号质量?
    答:使用高质量 PCB 和去耦电容,降低噪声干扰。

    总结和推荐


    W9825G2JB 是一款高度集成且性能卓越的 SDRAM 产品,凭借其高频率、宽温范围及灵活配置,非常适合高性能计算和嵌入式系统的应用。我们强烈推荐此产品用于需要高数据吞吐量的应用场景,并结合合理的系统设计,以发挥其最大潜力。如果您正在寻找一款可靠且高效的内存解决方案,W9825G2JB 将是一个理想的选择。

W9825G2JB-6参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 8Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 150mA
最大时钟频率 166MHz
长*宽*高 13mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

W9825G2JB-6数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9825G2JB-6 W9825G2JB-6数据手册

W9825G2JB-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 24.6132
库存: 2400
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 5907.16
直接购买
加入购物车
