W9812G6JB-6I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (8M x 16) 8Mx16 3V 75mA 3.6V 166MHz Parallel 16bit BGA 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: W9812G6JB-6I TFBGA-54(8X8)
供应商: 国内现货
标准整包数: 319

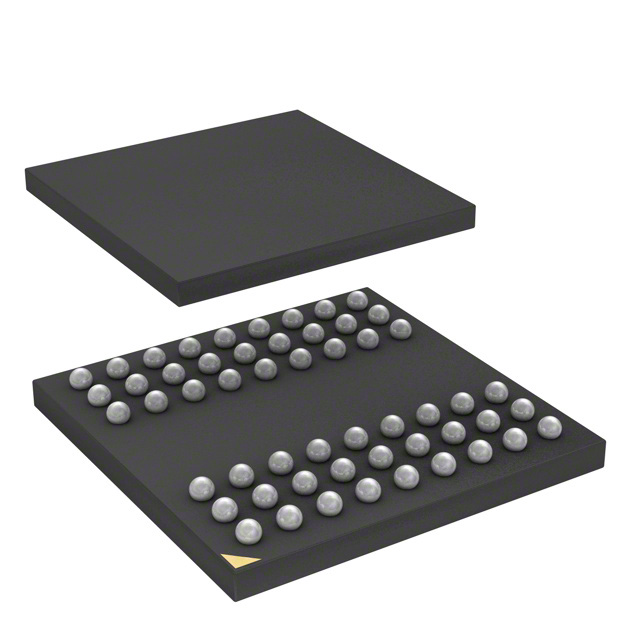

WINBOND/台湾华邦 动态随机存储器(DRAM) W9812G6JB-6I

W9812G6JB-6I概述

    W9812G6JB 2M x 4 Banks x 16 Bits SDRAM 技术手册解析

    1. 产品简介


    W9812G6JB 是一款高性能的同步动态随机存取存储器(SDRAM),组织结构为 2M 字节 x 4 银行 x 16 位。该器件最大数据带宽可达 166M 字节/秒,适用于高要求的应用场景。根据不同的应用需求,W9812G6JB 分为多个速度等级:-6/-6I/-75 和 75I。其中 -6/-6I 符合 166MHz/CL3 规范,而 -75/75I 则符合 133MHz/CL3 规范。

    2. 技术参数


    - 电源电压:3.3V ± 0.3V
    - 时钟频率:最高可达 166 MHz
    - 组织结构:2,097,152 字 x 4 银行 x 16 位
    - 自刷新模式:支持
    - CAS 延迟:2 和 3
    - 突发长度:1, 2, 4, 8 及全页
    - 读取突发、单次写入模式:支持
    - 数据屏蔽:通过 LDQM 和 UDQM 控制
    - 刷新周期:每 4K 周期刷新一次,64 ms 内完成
    - 接口:LVTTL
    - 封装:TFBGA 54 球(8x8 mm²),无铅材料,符合 RoHS 标准

    3. 产品特点和优势


    W9812G6JB 具备以下特点和优势:
    - 高速:最高时钟频率可达 166 MHz,适用于高速数据处理。
    - 多银行设计:4 个独立的银行,支持高效的数据访问操作。
    - 可编程模式寄存器:可以根据系统需求设置突发长度、延迟周期等参数,以实现最优性能。
    - 自刷新模式:确保数据的持久性和完整性。
    - 低功耗:在多种工作环境下都能保持良好的功耗表现。
    - 兼容性好:符合 LVTTL 接口标准,易于集成到现有系统中。

    4. 应用案例和使用建议


    W9812G6JB 广泛应用于高性能应用领域,如计算机内存、图形加速卡、网络通信设备等。以下是几种典型应用场景及建议:
    - 高性能计算:由于其高速读写能力和灵活的模式配置,非常适合用于需要快速数据访问的高性能计算任务。
    - 图形处理:4 银行的设计允许同时进行多通道的数据处理,适合于图形加速卡等领域。
    - 网络设备:大容量存储和高速访问能力使其成为网络路由器、交换机等设备的理想选择。
    使用建议:
    - 在进行初始上电和初始化时,需严格按照文档中的步骤执行,确保预充电操作的正确性。
    - 考虑到数据传输过程中可能存在的干扰,建议在读写操作间适当增加间隔时间,以避免数据冲突。
    - 配置合适的模式寄存器,根据具体应用场景选择最佳的突发长度和延迟周期,提高数据处理效率。

    5. 兼容性和支持


    W9812G6JB 采用标准的 LVTTL 接口,与现有的大多数电子元器件和设备兼容。此外,制造商提供了详细的技术支持文档和专业的技术支持服务,帮助客户解决使用过程中的问题。如果您需要进一步的支持,可以联系厂家获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始上电时数据错误 | 确保所有 VDD 和 VDDQ 引脚同步上升至指定电压,避免数据竞争。 |
    | 自刷新模式下无法正常工作 | 检查是否有其他信号干扰自刷新操作,确保所有控制信号正确配置。 |
    | 数据读取速度慢 | 检查时钟频率和时序参数是否匹配,优化系统时序配置。 |

    7. 总结和推荐


    综上所述,W9812G6JB 是一款集高性能、高可靠性和良好兼容性于一体的 SDRAM 存储器。它不仅适用于高要求的应用场景,还具备强大的市场竞争力。对于需要高速数据处理、大容量存储的应用场合,我们强烈推荐使用这款 SDRAM 存储器。

W9812G6JB-6I参数

参数
最小工作供电电压 3V
组织 8Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128Mb (8M x 16)
最大供电电流 75mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W9812G6JB-6I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9812G6JB-6I W9812G6JB-6I数据手册

W9812G6JB-6I封装设计

查看详情并下载
Symbol
Footprint
3D Model
