W9816G6JB-6I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (1M x 16) 3V 3.6V 166MHz Parallel 贴片安装,黏合安装
供应商型号: 454-W9816G6JB-6ITR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9816G6JB-6I TR

W9816G6JB-6I TR概述

    W9816G6JB Synchronous Dynamic Random Access Memory (SDRAM) 技术手册

    产品简介


    W9816G6JB 是一种高速同步动态随机存取存储器(SDRAM),由 512K 字 × 2 银行 × 16 位组成。该内存器件的数据带宽可达每秒 200M 字,适用于高性能应用的主存储器。该器件分为五种速度等级:-5、-6、-6I、-7 和 -7I,每种速度等级适用于不同的温度范围和时钟频率。

    技术参数


    基本规格:
    - 组织结构:512K 字 × 2 银行 × 16 位
    - 最大时钟频率:200MHz(-5 级),166MHz(-6 和 -6I 级),143MHz(-7 和 -7I 级)
    - 数据带宽:高达 200M 字/秒
    - CAS 延迟时间:2 和 3 个周期
    - 刷新周期:每 32 毫秒 2K 刷新循环
    - 接口:LVTTL

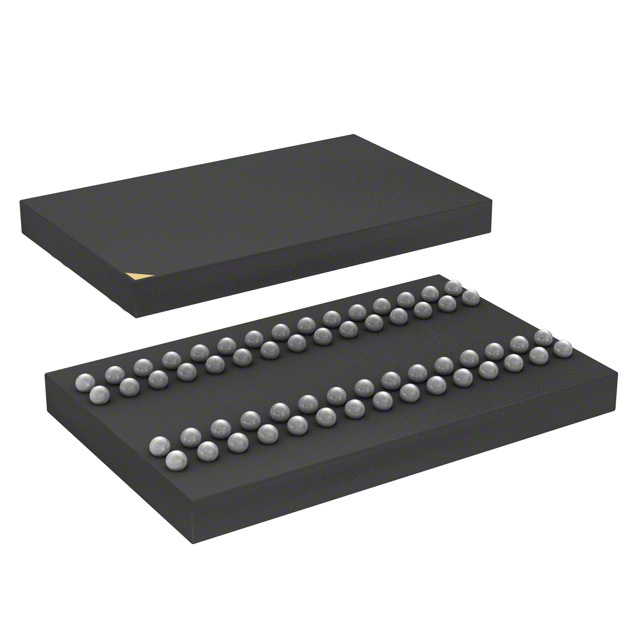

    - 封装:VFBGA 60 球,间距 0.65mm
    绝对最大额定值:
    - 电源电压:-5/-6/-6I 速度等级:3.3V ± 0.3V
    - -7/-7I 速度等级:2.7V ~ 3.6V
    - 输入信号电压:任何输入引脚或 VDD 电源上的电压不超过 VDD + 0.3V
    推荐直流操作条件:
    - 工作温度范围:0°C ~ 70°C(-5、-6、-7 级);-40°C ~ 85°C(-6I、-7I 级)
    电容规格:
    - 具体电容值需参考手册详细数据表
    直流特性:
    - 具体直流特性需参考手册详细数据表
    交流特性:
    - 具体交流特性需参考手册详细数据表

    产品特点和优势


    - 高速度: 支持高达 200MHz 的时钟频率。
    - 多银行架构: 2 银行架构允许内部银行之间的交错读写,以隐藏预充电时间。
    - 可编程模式寄存器: 可设置突发长度、延迟周期、交错或顺序突发模式,从而最大化系统性能。
    - 低功耗自刷新电流: 标准和低功耗自刷新电流,确保稳定的工作状态。
    - 双数据速率: 支持突发读取和单次写入模式,提高了数据传输效率。
    - 封装兼容: VFBGA 60 球封装,适合紧凑型设计需求。

    应用案例和使用建议


    应用场景:
    - 个人计算机主存储器: 适用于高性能计算应用。
    - 嵌入式系统: 适合需要高带宽和低延迟的应用。
    使用建议:
    - 在初始化时,确保所有 VDD 和 VDDQ 引脚同时上升到指定电压。
    - 在执行突发读写操作之前,需要先激活相应的银行。
    - 在中断突发读操作时,可能需要使用 DQM 信号来防止数据竞争。
    - 为了提高数据传输效率,建议使用交错银行读写模式。

    兼容性和支持


    - 兼容性: W9816G6JB 与现有的主板和系统兼容,其 LVTTL 接口标准使其易于集成。
    - 支持和服务: 厂商提供全面的技术支持和维修服务,包括详尽的技术文档和在线帮助。

    常见问题与解决方案


    - 问题: 在电源启动时,DQ 总线出现数据竞争。
    - 解决方案: 确保在初始暂停期间 DQM 和 CKE 引脚保持高电平。

    - 问题: 在中断突发读操作时,输出数据混乱。
    - 解决方案: 使用 DQM 信号将输出驱动置于高阻态,避免数据竞争。
    - 问题: 自刷新模式下电流消耗异常。
    - 解决方案: 检查自刷新模式下的配置是否正确,必要时重新配置。

    总结和推荐


    综合评估:
    W9816G6JB 是一款高性能、高可靠性的 SDRAM 存储器芯片,适用于需要高速、大容量存储的多种应用场合。其卓越的性能指标和灵活的操作模式使其成为各类嵌入式系统和高性能计算机系统的理想选择。
    推荐:
    我们强烈推荐使用 W9816G6JB,尤其是在对存储器带宽和响应速度要求较高的场合。其出色的性能和广泛的应用前景使其成为市场上非常值得信赖的产品。

W9816G6JB-6I TR参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 16Mb (1M x 16)
最大供电电流 -
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

W9816G6JB-6I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9816G6JB-6I TR W9816G6JB-6I TR数据手册

W9816G6JB-6I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
