W9812G2KB-6 TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (4M x 32) 3V 3.6V 166MHz Parallel TFBGA-90 贴片安装,黏合安装
供应商型号: 454-W9812G2KB-6TR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9812G2KB-6 TR

W9812G2KB-6 TR概述

    W9812G2KB SDRAM 技术手册概述

    1. 产品简介


    W9812G2KB 是一款高密度高速同步动态随机存取存储器(SDRAM),具有1兆字节 × 4 银行 × 32位的数据组织形式。该产品可提供高达166兆字每秒的数据带宽。为了符合个人计算机工业标准,该产品分为两个等级:-6 和 -6I。其中 -6 级适用于 0°C 至 70°C 的操作温度范围,而 -6I 级则可在 -40°C 至 85°C 的广泛温度范围内运行。

    2. 技术参数


    W9812G2KB 的主要技术规格如下:
    - 电源电压: 3.3V ± 0.3V
    - 组织结构: 1,048,576 字节 × 4 银行 × 32位
    - 自刷新电流: 标准和低功耗
    - CAS延迟时间: 2 & 3
    - 突发长度: 1, 2, 4, 8及全页
    - 顺序和交错突发
    - 字节数据控制: DQM0-3
    - 自动预充电和控制预充电
    - 突发读写操作
    - 刷新周期: 4K 每64毫秒
    - 接口: LVTTL

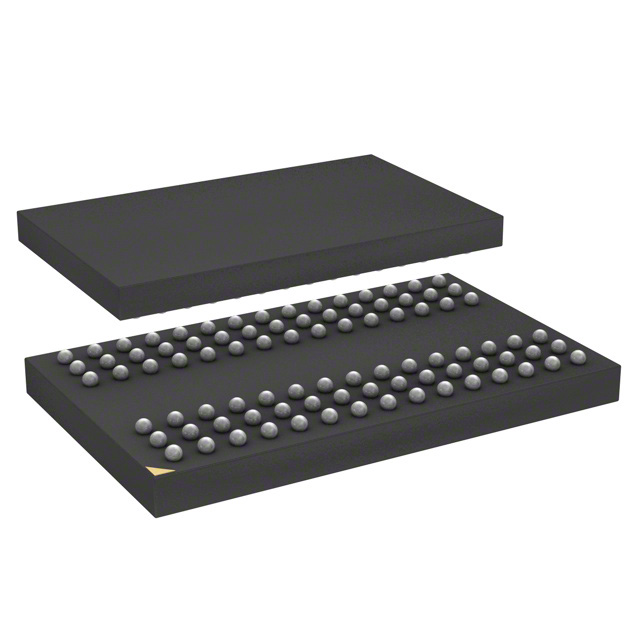

    - 封装: TFBGA 90球(8 x13 mm²),采用无铅材料,符合RoHS标准
    - 双芯片封装: 封装中包含两片64M位芯片

    3. 产品特点和优势


    - 多功能性和高效率: 支持顺序和交错突发模式,允许更高的数据访问速度。
    - 低功耗设计: 自刷新模式支持低功耗操作,适合于各种环境条件。
    - 强兼容性: 采用标准接口LVTTL,方便集成到现有系统中。
    - 双芯片封装: 两片64M位芯片集成在一个封装内,提高数据存储密度。

    4. 应用案例和使用建议


    W9812G2KB 可应用于高性能计算、图形处理和网络通信等领域。例如,在图形处理中,它可以高效地处理大量数据流。使用时建议按照以下步骤操作:
    - 初始化: 确保所有输入信号在初始状态下保持在“NOP”状态。
    - 数据安全: 在初始化过程中确保DQM和CKE引脚保持高电平。
    - 配置模式寄存器: 发送模式寄存器设置命令来配置模式寄存器参数。
    - 操作模式: 在执行读写操作前必须先激活银行。

    5. 兼容性和支持


    W9812G2KB 采用了标准的LVTTL接口,与其他常见的接口和设备兼容。制造商提供了详细的技术支持文档和测试报告,确保产品可以在各种环境中稳定运行。

    6. 常见问题与解决方案


    - 问题: 初次上电后无法正常工作。
    - 解决方法: 确保所有VDD和VDDQ引脚同时上电,并且在200μs的暂停期间将DQM和CKE引脚保持高电平。

    - 问题: 数据在读写过程中出现错误。
    - 解决方法: 确认使用的电源电压和温度范围符合要求,并正确配置模式寄存器。

    7. 总结和推荐


    综上所述,W9812G2KB 是一款功能强大、性能稳定的 SDRAM 产品,适用于需要高速、高密度存储的应用场景。其多功能性和易用性使其成为市场上的一款优秀选择。对于寻求高性能存储解决方案的工程师和设计师而言,W9812G2KB 是一个值得推荐的产品。

W9812G2KB-6 TR参数

参数
数据总线宽度 -
接口类型 Parallel
存储容量 128Mb (4M x 32)
最大供电电流 -
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 -
通用封装 TFBGA-90
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W9812G2KB-6 TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9812G2KB-6 TR W9812G2KB-6 TR数据手册

W9812G2KB-6 TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
