W9825G6JB-6 TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (16M x 16) 16Mx16 3V 80mA 3.6V 166MHz Parallel 16bit BGA,TFBGA 贴片安装,黏合安装 8mm(长度)*800cm(宽度)
供应商型号: W9825G6JB-6 TR TFBGA-54(8X8)
供应商: 国内现货
标准整包数: 2500
WINBOND/台湾华邦 动态随机存储器(DRAM) W9825G6JB-6 TR

W9825G6JB-6 TR概述

    W9825G6JB SDRAM 技术手册

    产品简介


    W9825G6JB 是一款高性能的同步动态随机存储器(SDRAM),采用4M × 4 BANKS × 16位组织形式。这款设备能够提供高达166M字每秒的数据带宽。根据速度等级的不同,W9825G6JB 分为三个版本:-6、-6I 和 -75。其中,-6 级别符合166MHz/CL3 或 133MHz/CL2 规格;工业级的-6I 版本在-40°C 至 85°C 的温度范围内运行;-75 版本符合133MHz/CL3 规格。

    技术参数


    - 电源电压: 3.3V ± 0.3V
    - 时钟频率: 最高可达166MHz
    - 组织形式: 4,194,304 Words × 4 Banks × 16 Bits
    - 自刷新模式: 标准和低功耗
    - CAS延迟: 2 和 3
    - 突发长度: 1、2、4、8 和全页
    - 突发读取、单次写入模式
    - 字节数据受 LDQM、UDQM 控制
    - 低功耗模式
    - 自动预充电和受控预充电
    - 刷新周期: 每8K刷新一次,每64毫秒完成一次
    - 接口类型: LVTTL

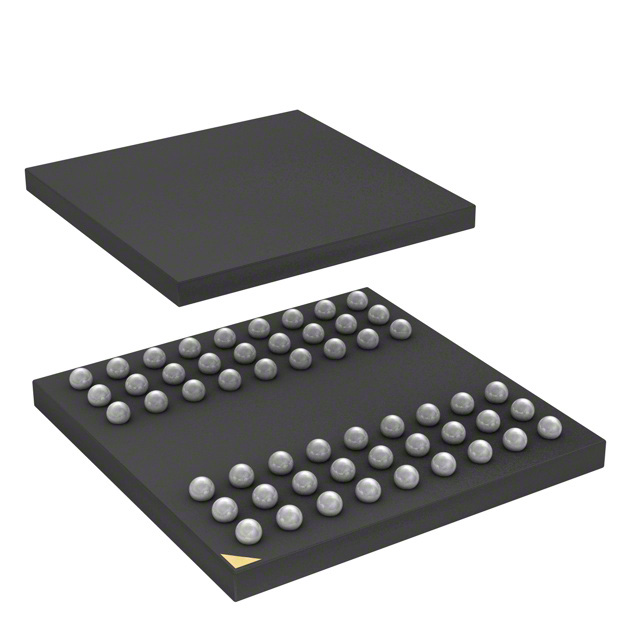

    - 封装: TFBGA 54 Ball (8x8 mm²),使用无铅材料,符合RoHS标准

    产品特点和优势


    W9825G6JB 具备以下特点和优势:
    - 高速的时钟频率,最高可达166MHz,使其适用于需要高速数据处理的应用场景。
    - 支持多种突发长度(1、2、4、8、全页),可以根据具体需求进行配置。
    - 自刷新模式支持标准和低功耗两种方式,适合不同的功耗要求。
    - 接口采用LVTTL标准,确保信号完整性。
    - 采用TFBGA封装,体积小且可靠性高,适合在各种便携式和空间受限的环境中使用。

    应用案例和使用建议


    W9825G6JB 在多个领域都有广泛的应用,例如计算机系统、网络设备、多媒体终端等。在具体应用中,根据其内部的多重银行结构和灵活的突发模式,可以实现高效的内存访问操作。
    使用建议:
    - 在使用前,确保所有 VDD 和 VDDQ 引脚同时上电至指定电压,并保持初始状态为“NOP”。
    - 初次启动后,先执行全行预充电命令(Precharge),然后设置模式寄存器(Mode Register Set Command)。
    - 进行读取和写入操作时,应先激活相应的银行(Bank Activate Command),并遵守最低延迟时间(如 tRCD)的要求。
    - 使用 DQM 信号可以有效地控制输出使能和数据屏蔽,避免数据冲突。

    兼容性和支持


    W9825G6JB 具有良好的兼容性,适用于多种系统架构。厂商提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。对于技术支持,用户可以通过官方渠道获得详细的资料和技术支持服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 电源管理不当导致设备无法正常启动:
    - 解决方法:确保所有 VDD 和 VDDQ 引脚在同一时间上电,并将输入信号保持在“NOP”状态。
    2. 读取操作时数据丢失或不准确:
    - 解决方法:检查 DQM 和 CKE 信号,确保它们处于正确状态,避免数据冲突。
    3. 写入操作失败:
    - 解决方法:确认 RAS、CAS 和 WE 信号的状态,确保正确发出写入命令。

    总结和推荐


    W9825G6JB 是一款高性能的 SDRAM 存储器,具有广泛的适用性和卓越的功能。它适用于需要高速数据传输和复杂内存管理的应用场景。经过严格的测试和验证,该产品在业界享有较高的声誉。对于追求高性能和稳定性的用户来说,W9825G6JB 是一个非常不错的选择。
    综上所述,强烈推荐 W9825G6JB 用于需要高速数据处理的应用场合。

W9825G6JB-6 TR参数

参数
最大供电电流 80mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 16Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 256Mb (16M x 16)
长*宽*高 8mm(长度)*800cm(宽度)
通用封装 BGA,TFBGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W9825G6JB-6 TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9825G6JB-6 TR W9825G6JB-6 TR数据手册

W9825G6JB-6 TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 11.2644
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 28161
