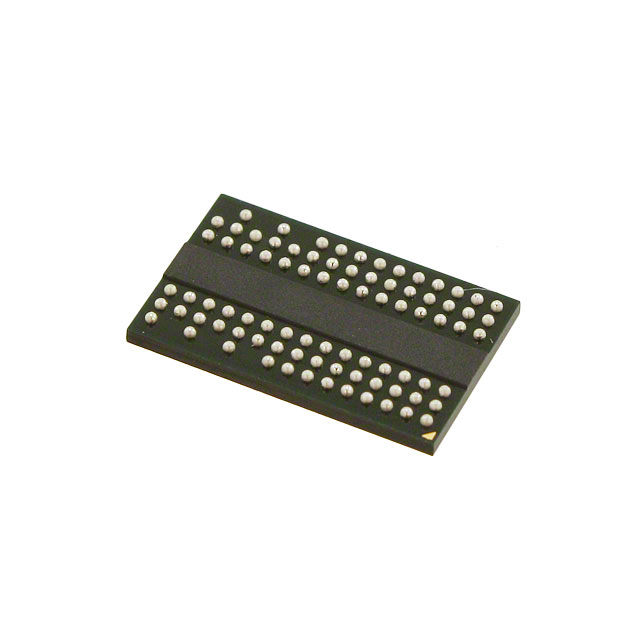

W971GG6NB25I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128MB 64Mx16 1.7V 110mA 1.9V 800MHz SSTL_18 16bit WBGA-84 贴片安装
供应商型号: 14M-W971GG6NB25I WBGA-84
供应商: 云汉优选
标准整包数: 10
WINBOND/台湾华邦 动态随机存储器(DRAM) W971GG6NB25I

W971GG6NB25I概述


    产品简介


    W971GG6NB 是一款高性能的DDR2 SDRAM,容量为1Gbits(8,388,608字 × 8银行 × 16位)。这款芯片旨在满足多种应用需求,支持高达1066 Mbps的数据传输速率(DDR2-1066),并且具有灵活的时序配置。它适用于嵌入式系统、移动设备以及消费类电子产品等领域。

    技术参数


    | 参数 | 描述 |

    | 封装类型 | VFBGA 84球(8×12.5 mm²,厚度1.0 mm) |
    | 工作电压 | VDD, VDDQ = 1.8 V ± 0.1 V |
    | 接口标准 | SSTL18 |
    | CAS延迟(CL) | 3、4、5、6、7 |
    | 突发长度(BL) | 4 和 8 |
    | 数据速率 | DDR2-1066 (6-6-6), DDR2-800 (5-5-5/6-6-6), DDR2-667 (5-5-5) |
    | 最大平均时钟周期(tCK) | CL=7:1.875~7.5 ns;CL=6:1.875~8 ns;CL=5:2.5~8 ns |
    | 激活到读/写延迟(tRCD) | 11.25~15 ns |
    | 自刷新间隔 | -40°C~85°C:最大7.8 μS2 或 0°C~85°C:最大7.8 μS1 |

    产品特点和优势


    W971GG6NB 的核心优势在于其高带宽和低功耗设计,能够有效提升系统的整体性能。具体特点如下:
    - 支持双倍数据速率架构,实现每周期两次数据传输。
    - 提供多种CAS延迟选项以适应不同应用场景。
    - 内置DLL(Delay-Locked Loop)以确保数据与时钟的同步。
    - 集成Off-Chip Driver(OCD)阻抗调整及On-Die Termination(ODT)功能,增强信号完整性。
    - 支持自刷新和预充电模式,进一步降低待机功耗。
    这些特性使其成为高要求嵌入式系统的理想选择。

    应用案例和使用建议


    应用案例
    - 移动设备:用于智能手机和平板电脑,提供高效的内存解决方案。
    - 工业控制:适合工业自动化设备,具备宽温范围(-40°C 至 105°C)。
    - 消费电子:如高清电视、游戏机等多媒体终端。
    使用建议
    1. 在选择具体型号时需考虑温度范围需求,例如极端环境下应优先选用工业级或工业加强级版本。
    2. 为保证最佳性能,建议遵循推荐的工作条件,避免超出额定值的操作。
    3. 设计过程中合理规划PCB布局,尽量缩短关键信号路径长度,减少电磁干扰。

    兼容性和支持


    W971GG6NB 支持主流DDR2控制器,并且已通过RoHS认证,符合环保要求。厂商提供了全面的技术文档和支持服务,包括但不限于数据手册、应用指南以及FAE技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始化失败 | 检查电源电压是否稳定 |
    | 数据传输错误 | 调整时钟频率或检查电路连接 |
    | 功耗过高 | 开启预充电或休眠模式 |

    总结和推荐


    总体而言,W971GG6NB 凭借卓越的性能指标、广泛的温度适应能力以及丰富的功能组合,在当前市场上具有很强的竞争优势。特别对于需要高性能和低功耗的场景,推荐作为首选方案之一。然而,在最终选择前仍需结合具体项目需求进行全面评估。

W971GG6NB25I参数

参数
最大供电电流 110mA
最大时钟频率 800MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 64Mx16
数据总线宽度 16bit
接口类型 SSTL_18
存储容量 128MB
通用封装 WBGA-84
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W971GG6NB25I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W971GG6NB25I W971GG6NB25I数据手册

W971GG6NB25I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.4466
30+ ¥ 13.5629
100+ ¥ 13.1862
300+ ¥ 12.6814
1000+ ¥ 12.312
库存: 418
起订量: 10 增量: 1672
交货地:
最小起订量为:10
合计: ¥ 154.46
直接购买
加入购物车
