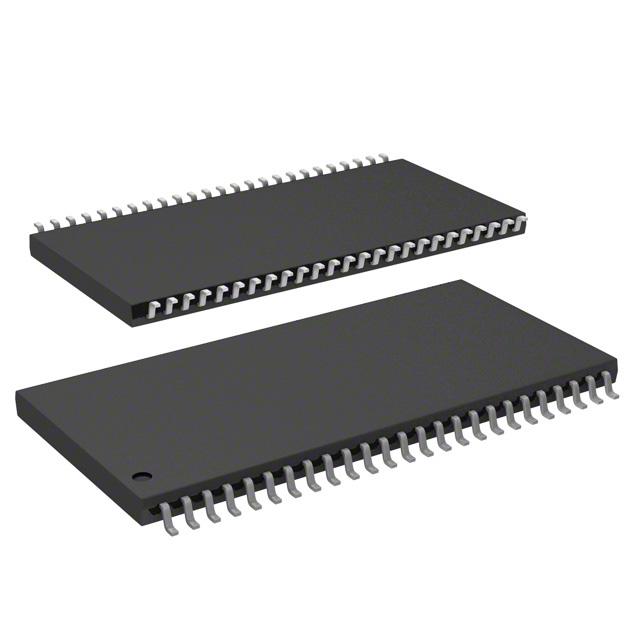

W9816G6JH-6I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (1M x 16) 1Mx16 3V 55mA 3.6V 166MHz Parallel 16bit TSOP-50 贴片安装 20.95mm*10.16mm*1mm
供应商型号: 454-W9816G6JH-6I
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9816G6JH-6I

W9816G6JH-6I概述

    # 高速同步动态随机存储器(SDRAM)W9816G6JH 技术手册

    产品简介


    W9816G6JH 是一款高效率的高速同步动态随机存取存储器(SDRAM),由 Winbond Electronics 开发并发布于 2016 年 12 月 27 日,目前版本为 A02。该存储器的组织结构为 512K × 2 Banks × 16 Bits,能够提供高达 200M Words/s 的数据带宽,适用于高性能计算系统、图形处理和嵌入式设备等领域的主存储需求。
    主要功能
    - 支持高至 200MHz 的时钟频率。
    - 提供多达 200MHz(CL3)的运行速度等级。
    - 数据位宽度为 16 位,包含 524,288 字符 × 2 Banks × 16 Bits 的存储容量。
    - 支持自动预充电及字节控制。
    - 拥有自刷新模式(标准及低功耗模式)。
    - 支持不同延迟时间设置(CAS Latency:2 和 3)。
    应用领域
    W9816G6JH 适合用于计算机工业标准要求下的高性能主存储系统,包括但不限于:
    - 个人电脑(PC)主内存。
    - 数码相机、手机和平板电脑。
    - 工业控制设备。
    - 高速数据采集与处理系统。

    技术参数


    以下是 W9816G6JH 的关键技术规格汇总:
    | 参数名称 | 规格范围 |

    | 供电电压 | -5/-6/-6I:3.3V±0.3V
    -7/-7I:2.7V~3.6V |
    | 最大时钟频率 | 200MHz |
    | 存储单元组织 | 512K × 2 Banks × 16 Bits |
    | 自刷新电流 | 标准和低功耗模式 |
    | CAS 延迟周期 | CL=2 或 CL=3 |
    | 突发长度 | 1、2、4、8、Full Page |
    | 接口 | LVTTL |
    | 封装形式 | 50-pin TSOP II |
    其他关键电气特性详见文档章节 9《Electrical Characteristics》。

    产品特点和优势


    独特功能
    1. 高效率设计:支持最大 200MHz 的时钟频率,提升系统整体性能。
    2. 灵活配置:通过编程模式寄存器可调整突发长度、延迟周期、交错或顺序突发模式。
    3. 双倍数据速率:能够在单个时钟周期内同时完成读写操作。
    4. 多重刷新机制:支持常规刷新和自刷新两种模式,确保数据稳定性。
    市场竞争力
    - 与传统 SDRAM 相比,具有更高的带宽和更低的功耗。
    - 在严苛的工作环境中表现出色,尤其是在温度范围方面。
    - 易于集成到现有系统中,减少开发时间。

    应用案例和使用建议


    实际应用场景
    - 在个人电脑中作为主内存模块,满足多任务处理的需求。
    - 在嵌入式设备中用于缓存图像数据或其他实时处理的数据流。
    使用建议
    1. 确保所有 VDD 和 VDDQ 引脚同时上电,避免电压波动对芯片造成损害。
    2. 在进行写操作前,需先激活对应行地址并通过 Bank Activate 命令锁定目标银行。
    3. 根据具体应用需求设置合适的 CAS Latency 和突发长度以优化性能。

    兼容性和支持


    兼容性
    W9816G6JH 可与其他符合 JEDEC 标准的 SDRAM 控制器良好协作,确保系统的互操作性。
    厂商支持
    Winbond Electronics 提供详尽的技术文档和支持服务,包括在线论坛、电话咨询和技术培训课程,帮助客户快速部署解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 上电后无法正常工作 | 检查供电电压是否符合要求,确认引脚连接正确。 |
    | 自刷新模式失效 | 检查 CKE 引脚状态,确保处于有效状态。 |
    | 写入数据出现错误 | 检查输入时序,确保符合时序图的要求。 |

    总结和推荐


    综上所述,W9816G6JH 是一款高性能且可靠性强的 SDRAM 存储器产品,特别适合需要高数据带宽的应用场景。其卓越的性能指标、灵活的操作方式以及良好的兼容性使其成为市场上极具竞争力的选择。对于寻求高效能存储解决方案的用户,我们强烈推荐使用此款产品。
    如果您正在寻找能够满足高性能需求的存储器组件,W9816G6JH 绝对是您理想之选!

W9816G6JH-6I参数

参数
数据总线宽度 16bit
接口类型 Parallel
存储容量 16Mb (1M x 16)
最大供电电流 55mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 1Mx16
长*宽*高 20.95mm*10.16mm*1mm
通用封装 TSOP-50
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

W9816G6JH-6I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9816G6JH-6I W9816G6JH-6I数据手册

W9816G6JH-6I封装设计

查看详情并下载
Symbol
Footprint
3D Model
