W971GG8JB25

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128MB 128Mx8 1.7V 110mA 1.9V 200MHz Parallel 8bit WBGA 贴片安装
供应商型号: TEL-W971GG8JB25
供应商: 海外现货
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W971GG8JB25

W971GG8JB25概述

    W971GG8JB DDR2 SDRAM 技术手册

    1. 产品简介


    W971GG8JB 是一款高性能的 DDR2 SDRAM(双倍数据率同步动态随机存取存储器),容量为1GB(即1G位),组织结构为16,777,216个字 × 8个银行 × 8位。该设备可实现高达1066Mb/s的数据传输速率,适用于广泛的通用应用程序。它有多个速度等级:-18、-25、25I、25A、25K 和 -3,分别对应不同频率标准。

    2. 技术参数


    - 供电电压: VDD, VDDQ = 1.8V ± 0.1V
    - 数据速率: 双数据率架构,每时钟周期进行两次数据传输
    - CAS延迟: 3、4、5、6和7周期
    - 突发长度: 4和8
    - 数据掩码(DM): 支持写入数据的掩码功能
    - 时钟输入: 差分时钟输入(CLK和CLK)
    - 信号质量控制: 支持开路驱动器阻抗调整(OCD)和片上终止(ODT)
    - 自动预充电: 支持读写操作中的自动预充电
    - 自刷新模式: 包括自刷新和激活自刷新
    - 电源管理: 预充电源下电模式和激活电源下电模式

    3. 产品特点和优势


    W971GG8JB 具有以下显著特点和优势:
    - 高数据传输速率: 支持高达1066Mb/s的数据传输速率,满足高速数据处理需求。
    - 多功能性: 多种CAS延迟和突发长度选项,适应不同的应用场景。
    - 电源管理: 支持多种电源管理模式,提高能效和可靠性。
    - 信号质量: 通过OCD和ODT技术保证信号的完整性。
    - 兼容性: 采用SSTL18接口,支持多种应用环境。

    4. 应用案例和使用建议


    W971GG8JB 广泛应用于服务器、嵌入式系统和通信设备等领域。以下是两个典型的应用场景:
    1. 服务器内存: 在服务器中,利用其高性能和低功耗特性,提供高效的数据处理能力。
    2. 嵌入式系统: 在嵌入式系统中,可以作为高速缓存,提高系统响应速度。
    使用建议:
    - 在选择具体型号时,需根据应用场景的温度范围和工作频率选择合适的速度等级。
    - 考虑到电源管理的需求,在实际部署时可充分利用各种电源管理模式来提升整体能效。

    5. 兼容性和支持

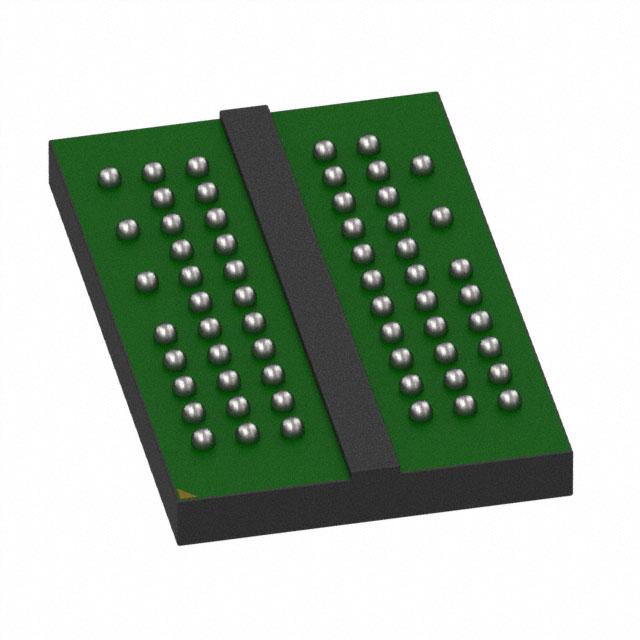

    - 兼容性: 该产品采用WBGA 60球封装(8x12.5 mm²),使用无铅材料并符合RoHS标准,适合大多数现代电子系统。
    - 支持: 厂商提供详尽的技术文档和及时的技术支持,确保用户能够高效地使用该产品。

    6. 常见问题与解决方案


    - 问题1: 如何配置正确的时钟频率?
    - 解决方案: 参考手册中的时钟配置部分,根据所选速度等级确定合适的时钟频率。

    - 问题2: 如何调整OCD阻抗?
    - 解决方案: 查阅手册中关于OCD阻抗调整的部分,按照步骤进行设置。

    - 问题3: 如何正确执行自刷新操作?
    - 解决方案: 参照手册中的自刷新操作部分,按规定的命令序列执行。

    7. 总结和推荐


    W971GG8JB 以其出色的性能和广泛的应用范围成为市场上一款极具竞争力的产品。它的多功能性、良好的电源管理和信号完整性使其成为服务器、嵌入式系统和通信设备的理想选择。强烈推荐此产品给需要高性能和低功耗解决方案的设计者和工程师们。

W971GG8JB25参数

参数
组织 128Mx8
数据总线宽度 8bit
接口类型 Parallel
存储容量 128MB
最大供电电流 110mA
最大时钟频率 200MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
通用封装 WBGA
安装方式 贴片安装
零件状态 停产
包装方式 管装

W971GG8JB25数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W971GG8JB25 W971GG8JB25数据手册

W971GG8JB25封装设计

查看详情并下载
Symbol
Footprint
3D Model
